一种新型多功能机械加工夹具的制作方法

本实用新型涉及一种机械夹具装置，具体是一种新型多功能机械加工夹具。

背景技术：

随着工业企业的不断发展，在对产品进行操作的过程中，总是需要使用到夹具；机械制造过程中用夹具固定加工对象，使之占有正确的位置，以接受施工或检测的装置；针对于小型物件量少批次多，且形状各异，传统的手工式的夹具不能满足生产需要，存在工作效率低，速度慢，导致加工产品的加工成本增加，不利于市场竞争；另外小型物件的外端面一般存在直观和弧面，传统的夹具需要使用不同夹块的夹具来进行固定，麻烦不方便，也存在工作效率低下的问题。

技术实现要素：

本实用新型的目的在于提供一种新型多功能机械加工夹具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新型多功能机械加工夹具，包括支撑装置和加紧装置；所述支撑装置包括上支撑板、螺纹孔、光杠、下支撑板、螺钉和第一防松垫片；所述下支撑板采用螺钉固定设置在下矩形面夹持块的下方；所述螺钉设置在下支撑板的两端，共有两个；所述第一防松垫片共有两个，固定设置在螺钉上；所述光杠焊接在下矩形面夹持块的上方；所述上支撑板焊接在光杠的上方；所述螺纹孔设置在上矩形面夹持块的中间；所述加紧装置包括上弧面夹持块、螺栓、上矩形面夹持块、矩形槽、丝杠、手柄、下弧面夹持块、下矩形面夹持块、第二防松垫片和自锁垫圈；所述下矩形面夹持块固定设置在下支撑板上方；所述下弧面夹持块通过光杠固定设置在下矩形面夹持块的上方；所述上弧面夹持块通过光杠采用螺栓固定设置在上矩形面夹持块的下方；所述上矩形面夹持块通过光杠设置在丝杆的下方；所述矩形槽设置在上矩形面夹持块的中间处；所述丝杠通过螺纹孔焊接在上矩形面夹持块上；所述手柄焊接在丝杠的上方；所述第二防松垫片固定设置在上矩形面夹持块和上弧面夹持块之间；所述自锁垫圈固定设置在螺栓上。

作为本实用新型进一步的方案：所述上矩形面夹持块上设置有矩形槽。

作为本实用新型进一步的方案：所述螺钉上设置有放松垫片。

作为本实用新型再进一步的方案：所述上下夹块通过光杠进行中心对齐定位。

与现有技术相比，本实用新型的有益效果是：

本实用新型装置通过转动手柄移动上弧面夹持块加紧圆柱形工件；通过拆卸上下弧面夹持块，然后使用矩形面夹持块加紧矩形面工件；本实用新型装置结构简单，工作效率高，能夹持圆柱形工件和矩形工件，大大节约了加工成本，提高了市场竞争力。

附图说明

图1为新型多功能机械加工夹具的结构示意图。

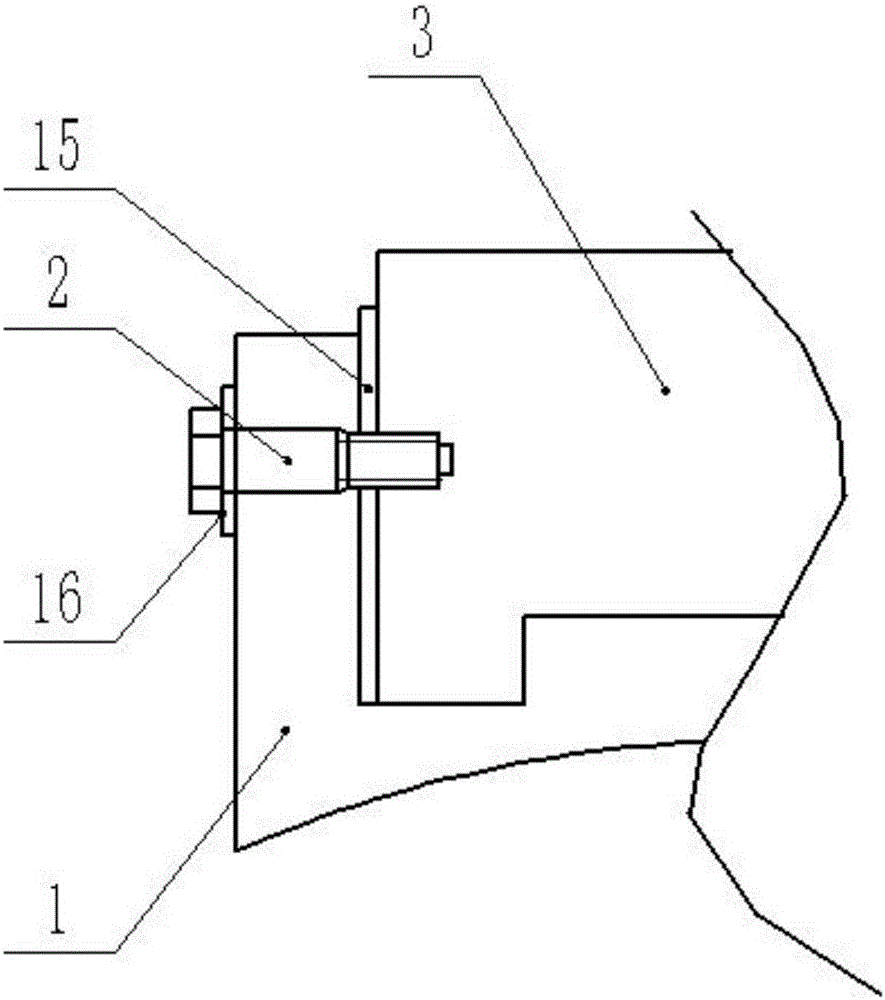

图2为新型多功能机械加工夹具中弧面夹持块和矩形面夹持块的连接示意图。

图中：1-上弧面夹持块，2-螺栓，3-上矩形面夹持块，4-矩形槽，5-上支撑板，6-螺纹孔，7-丝杠，8-手柄，9-光杠，10-下弧面夹持块，11-下矩形面夹持块，12-下支撑板，13-螺钉，14-第一防松垫片，15-第二防松垫片，16-自锁垫圈。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种新型多功能机械加工夹具，包括支撑装置和加紧装置；所述支撑装置包括上支撑板5、螺纹孔6、光杠9、下支撑板12、螺钉13和第一防松垫片14；所述下支撑板12采用螺钉13固定设置在下矩形面夹持块11的下方，起到支撑整个装置的作用；所述螺钉13设置在下支撑板12的两端，共有两个且对称分布在下支撑板12的两端，且具有固定下矩形面夹持块11的作用；所述第一防松垫片14共有两个，固定设置在螺钉13上且对称分布；所述光杠9焊接在下矩形面夹持块11的上方，具有定位上矩形面夹持块3和下矩形面夹持块11的作用；所述上支撑板5焊接在光杠9的上方；所述螺纹孔6设置在上矩形面夹持块3的中间；所述加紧装置包括上弧面夹持块1、螺栓2、上矩形面夹持块3、矩形槽4、丝杠7、手柄8、下弧面夹持块10、下矩形面夹持块11、第二防松垫片15和自锁垫圈16；所述下矩形面夹持块11固定设置在下支撑板12上方；所述下弧面夹持块10通过光杠9固定设置在下矩形面夹持块11的上方；所述上弧面夹持块10通过光杠9采用螺栓2固定设置在上矩形面夹持块3的下方，具有固定圆柱形工件的作用；所述上矩形面夹持块3通过光杠9设置在丝杆7的下方；所述矩形槽4设置在上矩形面夹持块3的中间处，具有固定矩形面工件的作用；所述丝杠7通过螺纹孔6焊接在上矩形面夹持块3的中间处，具有移动上矩形面夹持块3的作用；所述手柄8焊接在丝杠7的上方；所述第二防松垫片15固定设置在上矩形面夹持块3和上弧面夹持块1之间；所述自锁垫圈16固定设置在螺栓2上，具有紧固上矩形面夹持块3和上弧面夹持块1的作用。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
