钢珠滚动变径滚焊机的制作方法

本实用新型属于水泥制品设备领域，尤其涉及滚焊机的结构。

背景技术：

目前国内的排水管道，主要以钢筋混凝土排水管为主。钢筋混凝土排水管的生产主要分为钢筋骨架制作和混凝土制品成型两大步骤。其中钢筋骨架的制作有两种方式：1、手工绑扎；2专用设备焊接。滚焊机水泥制管钢筋骨架的焊接设备，适用于焊接承口、平口型钢筋骨架，是生产钢筋混凝土排水管的主要设备之一。现有的滚焊机整机设备推筋盘与主轴之间摩擦大，推筋困难，对拉动推筋盘电机要求功率高。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供一种推筋盘与主轴之间摩擦小的钢珠滚动变径滚焊机。

本实用新型的目的是这样实现的：钢珠滚动变径滚焊机，包括机架和一根横向布置的主轴，机架的前端支撑主盘、后端支撑后花盘，主轴的前端与主盘连接、后端与后花盘连接，在主轴上设置两组推筋盘支撑架和推筋盘，推筋盘设置在两组推筋盘支撑架之间，两组推筋盘支撑架均包括滚动钢珠座、滚动钢珠、压盖、卡簧槽和卡簧，滚动钢珠座与推筋盘焊接，滚动钢珠设置于滚动钢珠座内并且在主轴的外周，滚动钢珠通过压盖压住，卡簧槽径向设置在滚动钢珠座上，卡簧设置卡簧槽内并且设置在压盖的外侧，压盖通过卡簧与滚动钢珠座固定。

本实用新型的主盘通过主盘电机驱动主盘驱动轮转动，推筋盘通过链条传动拉动推筋盘将钢筋推动。改进后的装配，可以与主轴充分接触，并且推筋盘的电机来回推动钢筋时摩擦降到最佳状态，从而可以降低拉动推筋盘的电机功率。

附图说明

图1为本实用新型的结构示意图。

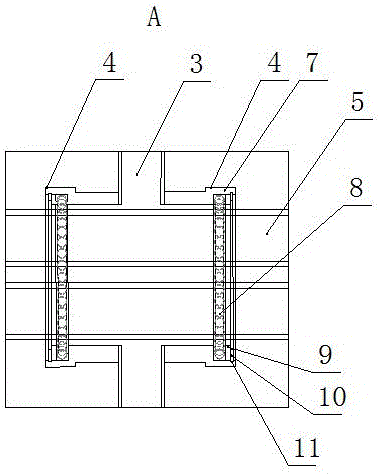

图2为图1中A部放大图。

具体实施方式

如图1、2所示，钢珠滚动变径滚焊机，包括机架1和一根横向布置的主轴5，机架1的前端支撑主盘2、后端支撑后花盘6，主轴5的前端与主盘2连接、后端与后花盘6连接，在主轴5上设置两组推筋盘支撑架4和推筋盘3，推筋盘3设置在两组推筋盘支撑架4之间。两组推筋盘支撑架4均包括滚动钢珠座7、滚动钢珠8、压盖9、卡簧槽11和卡簧10，滚动钢珠座7与推筋盘3焊接，滚动钢珠8设置于滚动钢珠座7内并且在主轴5的外周，滚动钢珠8通过压盖9压住，卡簧槽11径向设置在滚动钢珠座7内，卡簧10设置卡簧槽11内并且设置在压盖9的外侧，压盖9通过卡簧10固定在滚动钢珠座7内。
