一种割规的制作方法

本实用新型属于金属切割工具领域，具体的说，是一种割取取值较广的割规。

背景技术：

现有模具取圆形材料时往往需要用到割规，而现有的割规一般都在半径杆上设有可移动的定位锥和定位锥外的磁套，但这种割规在割较小的铁件时定位锥外的磁套与枪头夹模靠在一起后就无法再割更小的铁件了，而且磁套和枪头靠得过近磁套会失去磁性，导致定位锥移动而割出来的材料不准。再有现有的枪头夹模为固定的，旋转枪头时会与枪头夹模摩擦容易损毁枪头，而且枪头都是垂直向下的，只能割出圆柱形铁件，而不能割锥形铁件。

技术实现要素：

本实用新型旨在提供一种割规，能够达到割取取值较广的效果，使割规能够割取较小的铁件。

同时本实用新型提供的割规还能达到割取锥形铁件的能力，同时具备枪头耐用的效果。

为了实现上述目的，根据本实用新型的一个方面，提供了一种割规，包括：半径杆，半径杆为直杆，其上设有刻度；枪头夹具，枪头夹具用于固定切割枪头，其与所述半径杆固定；以及，定位装置，定位装置包括定位块、Z形定位锥和旋紧钮，定位块活动固定在半径杆上，定位块可在半径杆上来回滑动，通过定位块上的旋紧钮穿过定位块抵在半径杆上来固定定位块，Z形定位锥其一横杆穿过定位块，通过旋转定位块上的另一旋紧钮，使Z形定位锥固定，固定时Z形定位锥的横杆与定位块呈十字形。

进一步地，两旋紧钮竖直固定在定位块上。

进一步地，枪头夹具其由旋转套和固定套构成，旋转套可在固定套内转动。

进一步地，枪头夹具其上开有螺纹孔，半径杆上设有与螺纹孔配合的螺杆，通过螺接的方式使枪头夹具活动固定在半径杆上。

进一步地，螺纹孔设在固定套上。

进一步地，螺杆其上还套接一螺母，螺母比所述枪头夹具更靠近半径杆，通过螺母的转动来固定牢枪头夹具。

应用本实用新型的技术方案，通过Z形定位锥中段的延伸，能使前端的定位点与割枪的枪头离得很近，可割取很小的铁件，并通过枪头夹具角度可调整，使其能达到割取锥形铁件的能力，配合旋转套的转动，提升枪头的使用寿命。

附图说明

构成本实用新型一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型结构示意图。

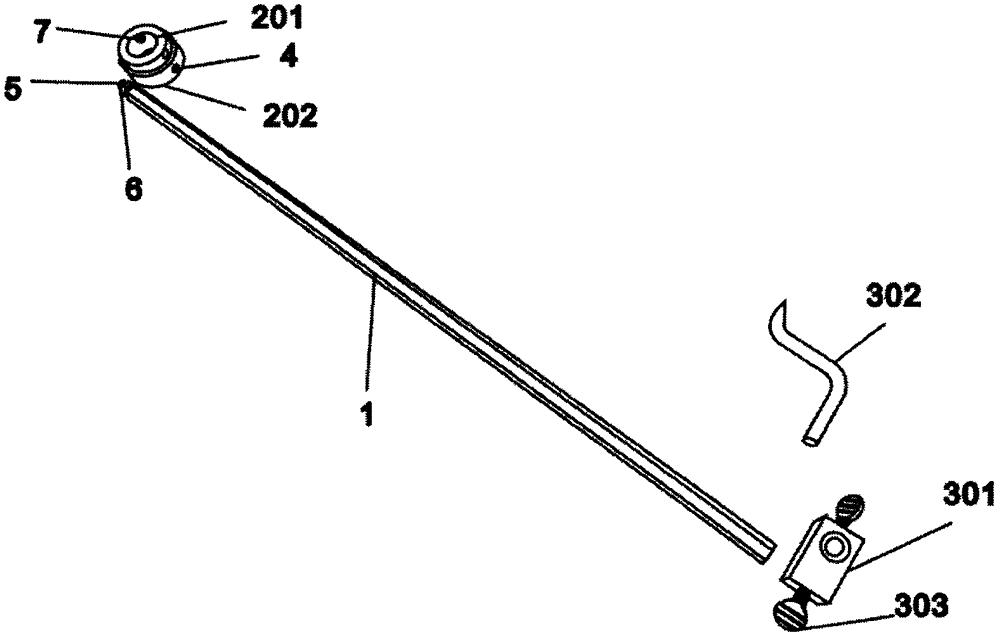

图2为图1零件示意图。

附图标记：1、半径杆；2、枪头夹具；201、旋转套；203、固定套；3、定位装置；301、定位块；302、Z形定位锥；303、旋紧钮；4、螺纹孔；5、螺杆；6、螺母。

具体实施方式

下文中将参考附图并结合实施例来详细说明本实用新型。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。

如图1所示，根据本实用新型的实施例，割规包括刻有刻度的半径杆1、固定在半径杆1左侧的枪头夹具2和穿接在半径杆1上的定位装置3。结合图2进一步说明，上述定位装置3又包括四边体的定位块301、穿过定位块301的Z形定位锥302和起到固定锁紧作用的旋紧钮303，上述定位块301在其前后面和左右面分别开有两通孔，左右面上的通孔供半径杆1穿插，半径杆1穿过左右面的通孔后由栓接在定位块底部的旋紧钮303固定，前后面上的通孔供Z形定位锥302穿插，Z形定位锥302其底部横杆穿过前后面的通孔后由栓接在定位块顶部的旋紧钮303固定，通过Z形定位锥302中段的延伸，能使前端的定位点与割枪的枪头离得很近，可割取很小的铁件。

进一步地，上述枪头夹具2由旋转套201和固定套202组成，旋转套201可在固定套202内360度转动，这样枪头就不会与枪头夹具摩擦而损坏枪头，而且上述固定套202上还设有螺纹孔4，半径杆1左侧的螺杆5套上螺母6后旋接在螺纹孔4内，这样的设计不仅达到割规可垂直向下割圆柱形铁件，也可斜向下割取锥形铁件，而螺母6的作用是使枪头夹具可固定牢靠。

当然了当割取较小的铁片时可用Z形定位锥302割取，割取普通铁片时也可拆除Z形定位锥换回直形定位锥和磁套使用。

使用时为了使枪头夹牢，上述固定套202上可安装可旋进固定套202内的旋转螺杆7。

从以上的描述中，可以看出，通过Z形定位锥中段的延伸，能使前端的定位点与割枪的枪头离得很近，可割取很小的铁件，并通过枪头夹具角度可调整，使其能达到割取锥形铁件的能力，配合旋转套的转动，提升枪头的使用寿命。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本发明可以有各种改变和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
