一种产品装夹检测装置的制作方法

本实用新型涉及一种产品装夹检测装置，尤其是轴承套圈切削加工装置的产品装夹检测装置。

背景技术：

切削加工设备是主要用车刀对旋转的工件进行车削加工的机床，在切削加工上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。普通机床经历了近两百年的历史，随着电子技术、计算机技术及自动化，精密机械与测量等技术的发展与综合应用，生产了机电一体化的新型机床一一数控机床。数控切削加工是数字程序控制切削加工的简称，集万能型切削加工、加工精度高的精密型切削加工和加工效率高的专用型切削加工的特点于一身，是国内使用量最大，覆盖面最广的一种数控机床。数控机床一经使用就显示出了它独特的优越性和强大生命力，使原来不能解决的许多问题，找到了科学解决的途径。在我国制造业中，数控机床的应用也越来越广泛，是一个企业综合实力的体现。

在切削加工设备领域特别是对切削要求较高的轴承套圈切削加工领域，自动化程度越来越高，待加工产品的自动装夹成为高水平设备的必选项，但是由于加工速度较快，在自动装入待加工产品前，如果装夹头中还存在已加工好的旧产品，则会造成冲突，影响正常生产的进行，甚至会损坏设备。

技术实现要素：

基于此，有必要针对上述问题，提供一种产品装夹检测装置，包括床身、装夹头、固定架、红外线探测头和报警装置，待加工的产品安装在装夹头内，装夹头固定在床身上，红外线探测头安装在固定架上，红外线探测头与待加工的产品伸出装夹头的部分对齐，报警装置与红外线探测头连接。

在根据本实用新型的产品装夹检测装置中，可选地，所述固定架包括左固定架和右固定架，左固定架和右固定架分别固定安装在装夹头左右的床身上。

在根据本实用新型的产品装夹检测装置中，可选地，所述固定架包括左固定架和右固定架，左固定架和右固定架分别固定安装在安全防护门上。

在根据本实用新型的产品装夹检测装置中，优选地，所述红外线探测头包括左红外线探测头和右红外线探测头，左红外线探测头和右红外线探测头分别安装在左固定架和右固定架上。

在根据本实用新型的产品装夹检测装置中，可选地，所述报警装置为报警灯。

在根据本实用新型的产品装夹检测装置中，可选地，所述报警装置为报警铃。

在根据本实用新型的产品装夹检测装置中，可选地，所述报警装置为显示屏幕。

根据本实用新型的产品装夹检测装置，在自动装入待加工产品前，通过红外线检测装置检测夹头中是否存在旧产品，若存在旧产品，则报错，确保已加工的产品和待加工的产品不存在冲突，避免损坏设备，保证正常生产的进行。

附图说明

图1为本实用新型实施例的产品装夹检测装置立体示意图

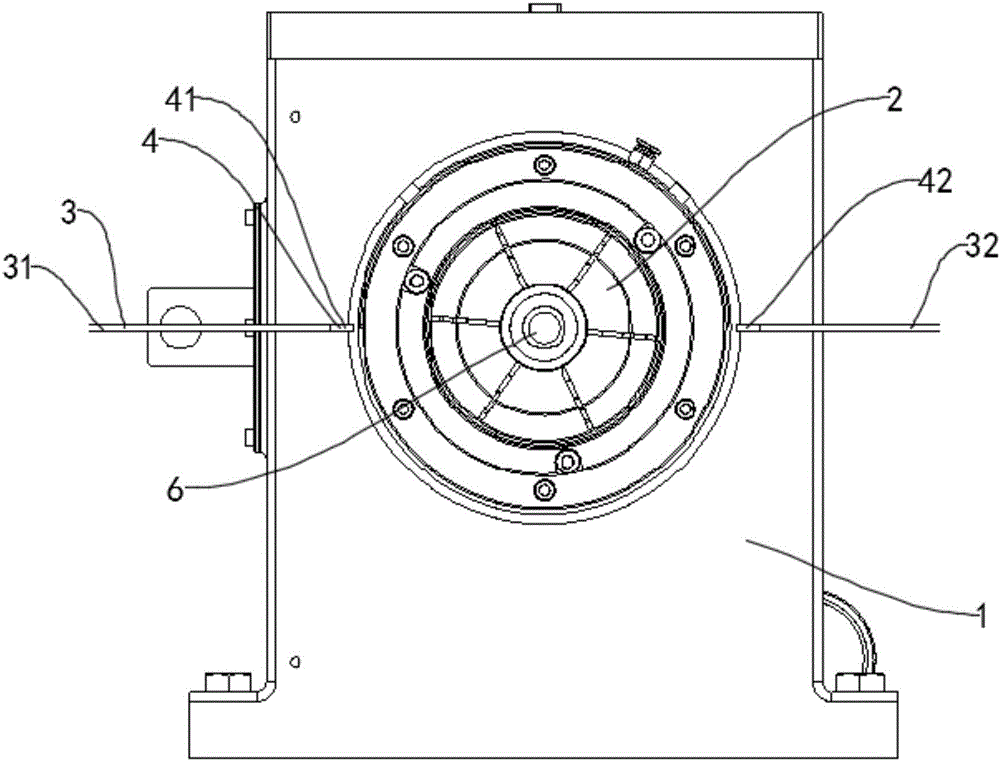

图2为图1所示产品装夹检测装置正面示意图

图3为使用本实用新型产品装夹检测装置的轴承套圈切削加工装置示意图

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施例的限制。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

实施例1

请参阅图1和图2，本实用新型实施例提供了一种产品装夹检测装置，包括床身1、装夹头2、固定架3、红外线探测头4和报警装置，待加工的产品6安装在装夹头2内，装夹头2固定在床身1上，红外线探测头4安装在固定架3上，红外线探测头4与待加工的产品6伸出装夹头2的部分对齐，报警装置与红外线探测头4连接。

如图3所示，作为根据本实用新型实施例的一种产品装夹检测装置，所述固定架3包括左固定架31和右固定架32，左固定架31和右固定架32分别固定安装在安全防护门7上。左固定架31和右固定架32在安全防护门7上的安装方式和位置可以根据实际情况采用包括现有技术手段在内的固定措施。

继续参阅图1和图2，作为根据本实用新型实施例的一种产品装夹检测装置，所述红外线探测头4包括左红外线探测头41和右红外线探测头42，左红外线探测头41和右红外线探测头42分别安装在左固定架31和右固定架32上。

作为根据本实用新型实施例的一种产品装夹检测装置，所述报警装置为报警灯。

需要说明的是，在本实施例中，报警装置采用的报警手段为报警灯进行视觉报警，可以理解，这不构成对本实用新型的限制，实际应用时也可以采用报警铃进行声音报警，或者也可以采用显示屏幕进行文字或图形报警，或者采取以上两种或两种以上方式的组合进行报警，其均在本实用新型的保护范围内。

作为根据本实用新型实施例的一种产品装夹检测装置，在自动装入待加工产品前，通过红外线检测装置检测夹头中是否存在旧产品，若存在旧产品，则报错，通过报警灯进行视觉报警，或通过报警铃进行声音报警，或者通过显示屏幕进行文字或图形报警，或者通过以上两种或两种以上方式的组合进行报警，提醒操作人员采取措施，确保已加工的产品和待加工的产品不存在冲突，避免损坏设备，保证正常生产的进行。

实施例2

请参阅图1和图2，本实用新型实施例提供了一种产品装夹检测装置，包括床身1、装夹头2、固定架3、红外线探测头4和报警装置，待加工的产品6安装在装夹头2内，装夹头2固定在床身1上，红外线探测头4安装在固定架3上，红外线探测头4与待加工的产品6伸出装夹头2的部分对齐，报警装置与红外线探测头4连接。

如图3所示，作为根据本实用新型实施例的一种产品装夹检测装置，所述固定架3包括左固定架31和右固定架32，左固定架31和右固定架32分别固定安装在在装夹头2左右的床身1上。左固定架31和右固定架32在床身1上的安装方式和位置可以根据实际情况采用包括现有技术手段在内的固定措施。

继续参阅图1和图2，作为根据本实用新型实施例的一种产品装夹检测装置，所述红外线探测头4包括左红外线探测头41和右红外线探测头42，左红外线探测头41和右红外线探测头42分别安装在左固定架31和右固定架32上。

作为根据本实用新型实施例的一种产品装夹检测装置，所述报警装置为报警灯。

需要说明的是，在本实施例中，报警装置采用的报警手段为报警灯进行视觉报警，可以理解，这不构成对本实用新型的限制，实际应用时也可以采用报警铃进行声音报警，或者也可以采用显示屏幕进行文字或图形报警，或者采取以上两种或两种以上方式的组合进行报警，其均在本实用新型的保护范围内。

作为根据本实用新型实施例的一种产品装夹检测装置，在自动装入待加工产品前，通过红外线检测装置检测夹头中是否存在旧产品，若存在旧产品，则报错，通过报警灯进行视觉报警，或通过报警铃进行声音报警，或者通过显示屏幕进行文字或图形报警，或者通过以上两种或两种以上方式的组合进行报警，提醒操作人员采取措施，确保已加工的产品和待加工的产品不存在冲突，避免损坏设备，保证正常生产的进行。

上述实施例仅表达了本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
