一种滤波器焊锡装置的制作方法

本实用新型涉及一种焊锡装置，特别涉及一种滤波器焊锡装置。

背景技术：

滤波器在生产过程中须经过焊锡这一步，利用高温烙铁将锡融化，然后使融化的锡附着在滤波器上。公告号为“CN105014177A”的中国专利公开了一种自动焊锡装置，这种焊锡装置包括送锡装置、加热装置和与加热装置连接的烙铁头。送锡装置能够将锡线送到加热装置中，进而使锡融化，然后用烙铁头将融化的锡附着在某一物体上。

然而这种焊锡装置的烙铁头是竖直向下设置的，对滤波器的壳体而言，这种竖直向下的烙铁头能够焊接在其正对的滤波器壳体上，但是当滤波器壳体的侧壁需要焊接时，由于其侧壁同样是竖直的，因此这种烙铁头无法很好地焊接到滤波器壳体的侧壁上，此问题亟需解决。

技术实现要素：

本实用新型的目的是提供一种烙铁能够自由倾斜的滤波器焊锡装置。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种滤波器焊锡装置，包括用于放置滤波器的工作台，所述工作台上设置有支架，所述支架上设置有固定架，所述固定架上设置有夹持部，所述夹持部转动连接在固定架上，所述夹持部上设置有限位板，所述限位板上设置有用于固定烙铁的限位孔，所述限位板的上方设置有隔板，所述隔板包括互相平行的两个所述隔板之间设置两个固定块，所述固定块相对的一面设置有与烙铁的侧壁形状匹配的凹槽，所述隔板上螺纹连接有穿设过固定块且与烙铁的侧壁抵接的转动杆。

通过采用上述技术方案，转动转动杆时，由于转动杆与固定块螺纹连接，因此转动杆能够相对固定块转动，又因为转动杆转动连接在隔板上，因此固定块能够与转动杆发生相对位移，进而能够使两个固定块相对移动，将凹槽之间的烙铁夹持住，使烙铁被固定住；将烙铁插设在限位孔中使烙铁的方向被固定，转动夹持部，进而能够使烙铁转动，调整烙铁倾斜的角度，使烙铁能够从各个角度对工作台上的滤波器进行焊锡。

作为优选，所述支架上设置有能够将锡线传送到烙铁头处的送料装置。

通过采用上述技术方案，送料装置能够将锡线移动到烙铁处，使烙铁与锡线接触，进而将锡线融化为液体并将其附着在滤波器上。

作为优选，所述送料装置包括用于缠绕锡线的导辊，所述固定架上设置有第二驱动部，所述第二驱动部上连接有主动轮，所述主动轮上水平设置有条纹状的凸起，所述第二驱动部上平行于主动轮设置有从动轮，所述主动轮与从动轮之间形成有供锡线通过的间隙。

通过采用上述技术方案，将锡线放置在间隙中时，第二驱动部能够带动主动轮转动，通过主动轮与从动轮之间的挤压作用能够带动锡线移动，同时凸起能够增大主动轮与锡线之间的摩擦力，进一步保证锡线能够在制动轮与从动轮的配合下移动；由于锡线设置在导辊上，因此锡线能够缠绕在导辊上进而储存起来，使锡线能够连贯得输出，提高了工作效率。

作为优选，所述送料装置朝向烙铁设置有供锡线穿过的导向管，所述导向管朝向烙铁的端部形成有供锡线出料的出料口。

通过采用上述技术方案，锡线在主动轮和从动轮的作用下移动后，进入导向管中，并在导向管的导向作用下移动到烙铁处，使锡线能够在烙铁的高温下融化。

作为优选，所述第二驱动部转动连接在固定架上。

通过采用上述技术方案，当烙铁的倾斜的角度发生变化时，工作人员能够转动第二驱动部，由于导向管通过第二驱动部上的间隙，因此导向管能够跟随第二驱动部同时转动，使导向管始终对准烙铁的高温部分，进而保证锡线传送精准。

作为优选，所述支架上设置便于使烙铁与工件接触的纵向移动机构、横向移动机构和竖向移动机构，所述纵向移动机构包括设置在工作台上的第一丝杆台、固定在支架上的第一丝杆台和驱动纵向移动机构运动的第一电机，所述横向移动机构包括第二丝杆台、第二滚珠丝杆和第二电机，所述竖向移动机构包括设置在第二滚珠丝杆上的第三丝杆台、第三滚珠丝杆和第三电机，所述固定架设置在第三滚珠丝杆上。

通过采用上述技术方案，通过电机能够驱动滚珠丝杆在丝杆台上转动，进而使固定在各个移动机构上的部件移动，因此通过各移动机构能够移动各移动机构上的部件。实现将第一滚珠丝杆和第二滚珠丝杆能够移动固定架，进而移动烙铁和送料装置；通过第二滚珠丝杆能够移动移动放置在其上方的滤波器；通过滚珠丝杆之间的相互配合使烙铁能够接触到滤波器表明上的任意一点，便于实现自动化生产。

作为优选，所述纵向移动机构上设置有用于放置滤波器的托盘，所述托盘上设置有夹持装置。

通过采用上述技术方案，将滤波器放置在托盘上后，利用夹持装置能够将滤波器夹持，进而防止滤波器在焊锡的过程中发生移动，影响焊锡效果。

作为优选，所述夹持装置包括设置在托盘一侧上的第一夹持件，所述托盘远离第一夹持件的一侧滑移设置有第二夹持件，所述托盘上设置有供第二夹持件向第一夹持件处滑移的气动导轨。

通过采用上述技术方案，将滤波器放置在第一夹持件和第二夹持件之间，然后在气动导轨上滑移第二夹持件，进而将滤波器夹持住。

综上所述，本实用新型具有以下有益效果：转动转动杆时，由于转动杆与固定块螺纹连接，因此转动杆能够相对固定块转动，又因为转动杆转动连接在隔板上，因此固定块能够与转动杆发生相对位移，进而能够使两个固定块相对移动，将凹槽之间的烙铁夹持住，使烙铁被固定住；将烙铁插设在限位孔中使烙铁的方向被固定，转动夹持部，进而能够使烙铁转动，调整烙铁倾斜的角度，使烙铁能够从各个角度对工作台上的滤波器进行焊锡。

附图说明

图1是实施例的结构示意图，用于体现焊锡装置的具体结构；

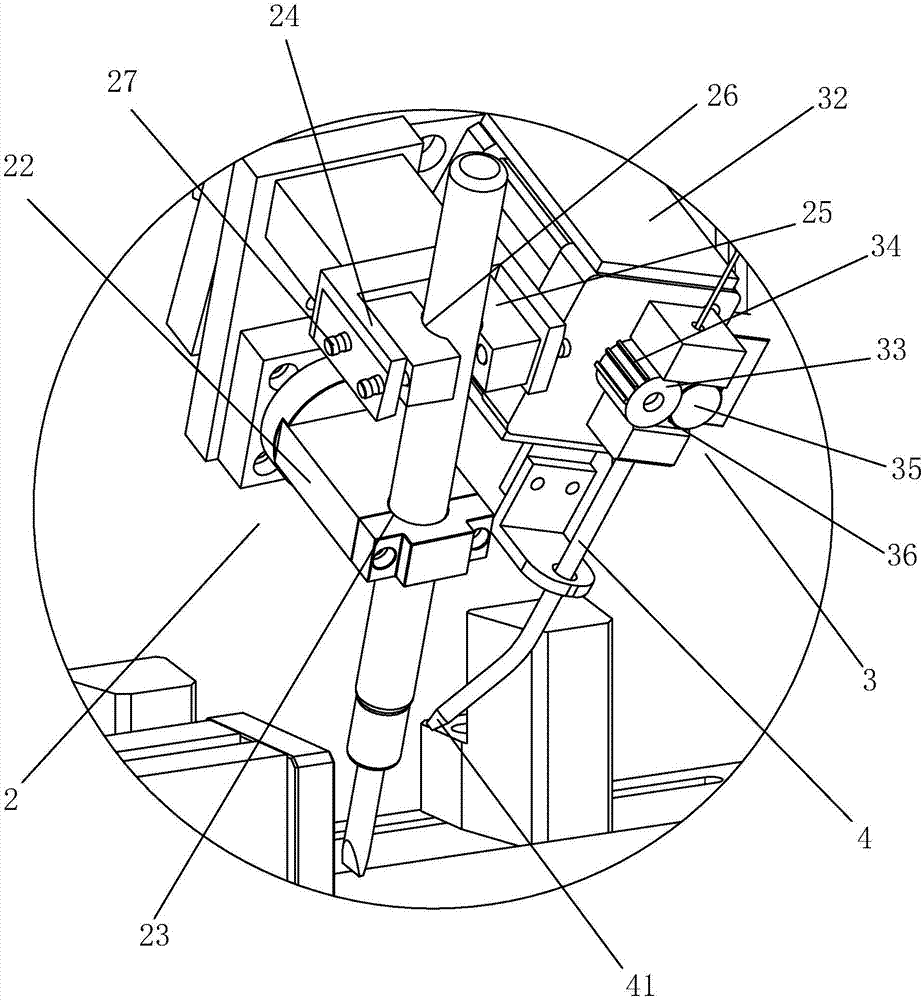

图2是实施例中夹持部和送料装置的结构示意图，用于体现夹持部和送料装置的结构。

图中，1、工作台；12、支架；13、固定架；2、夹持部；22、限位板；23、限位孔；24、隔板；25、固定块；26、凹槽；27、转动杆；3、送料装置；31、导辊；32、第二驱动部；33、主动轮；34、凸起；35、从动轮；36、间隙；4、导向管；41、出料口；51、纵向移动机构；511、第一丝杆台；512、第一滚珠丝杆；52、横向移动机构；521、第二丝杆台；522、第二滚珠丝杆；523、第二电机；53、竖向移动机构；531、第三丝杆台；532、第三滚珠丝杆；533、第三电机；6、托盘；61、夹持装置；62、第一夹持件；63、第二夹持件；64、气动导轨。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例：一种滤波器焊锡装置，如图1所示，支架12垂直于工作台1的表面设置在工作台1的一侧，且支架12包括互相平行的两根。两个支架12之间平行于工作台1的表面设置有能够沿水平面横向移动的横向移动机构52，横向移动机构52包括固定在支架12上的第二丝杆台521，第二丝杆台521上安装有第二滚珠丝杆522，第二丝杆台521的端部安装有能够驱动第二滚珠丝杆522运动的第二电机523。第二滚珠丝杆522上安装有能够沿竖直方向移动的竖向移动机构53，竖向移动机构53包括固定在第二滚珠丝杆522上的第三丝杆台531，第三丝杆台531上固定有第三滚珠丝杆532，第三丝杆台531的一端连接有能够驱动第三滚珠丝杆532运动的第三电机533，第三滚珠丝杆532上连接有固定架13。固定架13上安装有夹持部2和送料装置3。送料装置3还包括设置在支架12上的导辊31，导辊31用于缠绕锡线。

如图1所示，工作台1上沿工作台1的表面安装有能够沿水平面纵向移动的纵向移动机构51，纵向移动机构51包括固定在工作台1表面的第一丝杆台511，第一丝杆台511上安装有第一滚珠丝杆512和驱动第一滚珠丝杆512运动的第一电机。第一滚珠丝杆512上连接有托盘6，托盘6的上表面为矩形。托盘6的两侧分别固定有第一夹持件62和第二夹持件63，第一夹持件62和第二夹持件63的形状为长方体。其中第一夹持件62为两个，且都固定在托盘6上。托盘6上靠近第二夹持件63的一侧安装有气动导轨64，第二夹持件63连接在气动导轨64上且能够在气动导轨64的作用下向第一夹持件62滑移，进而将放置在第一夹持件62和第二夹持件63之间的滤波器固定住。

如图2所示，固定架13上转动连接有夹持部2。夹持部2的下部安装有限位板22，限位板22上贯穿开设有供烙铁插入的限位孔23。夹持部2的上部安装有两个隔板24，两隔板24互相平行。每一隔板24山各转动连接有两根转动杆27，转动杆27与隔板24互相垂直。隔板24之间安装有两个固定块25每一固定块25与靠近的转动杆27螺纹连接。两个固定块25相对的一面上都向内凹陷形成凹槽26，凹槽26的形状与烙铁的侧壁的形状相匹配。

如图2所示，固定架13上还安装有送料装置3。送料装置3包括安装在固定架13上的第二驱动部32，第二驱动部32转动连接在固定架13上，第二驱动部32为电机，第二驱动部32上连接有主动轮33，主动轮33的表面水平设置有条纹状的凸起34，第二驱动部32上还设置有与主动轮33平行的从动轮35，从动轮35与主动轮33之间有供锡线通过的间隙36。主动轮33的下方转动连接有供锡线通过的导向管4，导向管4的出料口41朝向烙铁头的位置便于将料输送至烙铁头处。

使用方法：工作时，将滤波器放置在托盘6上，然后利用启动导轨移动第二夹持件63，使第二夹持件63在气动导轨64的作用下向第一夹持件62的方向处移动，进而将滤波器夹持住，使滤波器在焊锡的过程中无法在托盘6上发生移动。

将烙铁的下端穿过限位孔23，把烙铁的上端放置在两个固定块25之间，转动转动杆27，使转动杆27相对固定块25转动，因为转动杆27与固定块25螺纹连接，所以固定块25能够相对转动杆27前后移动。此时烙铁能够被固定在凹槽26中，进而被固定住。转动夹持部2，进而能够将夹持部2调整到一定的角度。把缠绕在导辊31上的锡线拉下来，使锡线通过间隙36，然后伸出导向管4，旋转导向管4将导向管4对准烙铁。

工作过程中，通第二驱动部32驱动主动轮33转动的同时，能够使锡线不断向导向管4中移动。由于导向管4对转烙铁，因此锡线能够靠近烙铁进而被融化。固定架13在横向移动机构52的作用下沿水平面横向移动，在竖向移动机构53的作用下沿竖直方向移动，滤波器在纵向移动机构51的作用下沿水平面纵向移动。通过三个滚珠丝杆的配合，烙铁能够借助在滤波器表面上的任意位置上，并对滤波器进行焊锡。
