一种能够降低噪音的压力机的制作方法

本实用新型涉及压力机技术领域，尤其涉及一种能够降低噪音的压力机。

背景技术：

压力机是一种结构精巧的通用性机器，可广泛应用于切断、冲孔、落料、弯曲、铆合和成形等工艺。压力机分螺旋压力机、曲柄压力机和液压机三大类，其下部都装有锻件顶出装置。机械压力机工作时由电动机通过三角皮带驱动大皮带轮(通常兼作飞轮)，经过齿轮副和离合器带动曲柄滑块机构，使滑块和凸模直线下行。压力机的使用需要根据压力机不同机器种类和加工要求，制定有针对性、切实可行的安全操作规程，并进行必要的岗位培训和安全教育。

现有的压力机在工作时会产生较大的噪音,噪音污染会严重影响工作人员的身体健康,影响工作环境。

技术实现要素：

本实用新型的目的是为了解决现有技术中的压力机在工作时会产生较大的噪音,噪音污染会严重影响工作人员的身体健康,影响工作环境的问题，而提出的一种能够降低噪音的压力机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种能够降低噪音的压力机，包括底座，所述底座的上表面垂直固定连接有四根呈正方形分布的支撑杆，四根所述支撑杆的顶端共同固定连接有工作台，所述工作台的上端固定设有冲压装置，所述底座的上端固定设有降噪壳体，所述冲压装置位于降噪壳体内，所述降噪壳体的一侧设有开口，且开口处合页连接有开关门，所述降噪壳体靠近上端的相对两个竖直侧壁对称垂直固定连接有两个电动推杆，两个所述电动推杆共同固定连接有散热风机，所述散热风机上端的出风口连通有集风罩，所述集风罩通过风管与降噪壳体外部连通，所述降噪壳体的外壁固定连通有通风孔，所述底座的上端固定设有与支撑杆对应的减震筒，所述减震筒的内部通过缓冲橡胶垫与支撑杆固定连接。

优选的，所述开关门对应降噪壳体的连接处固定设有隔音橡胶垫所述开关门的表面嵌设有观察窗。

优选的，所述底座的底部四角处均开设有轮槽，所述轮槽的侧壁固定设有旋转电机，所述旋转电机一侧的输出端固定连接有齿轮，所述轮槽的内壁固定设有限位滑槽，所述限位滑槽滑动连接有齿条，所述齿条与齿轮齿接，所述齿条的下端固定设有万向轮。

优选的，所述通风孔内固定设有防尘网。

优选的，所述降噪壳体的内部依次固定设有离心玻璃棉、吸声型泡沫玻璃和泡沫橡胶。

优选的，所述电动推杆、散热风机和旋转电机分别通过导线与外部电源电性连接。

与现有技术相比，本实用新型提供了一种能够降低噪音的压力机，具备以下有益效果：

1、该能够降低噪音的压力机，通过设有的降噪壳体，能够较为有效的隔绝压力机在工作时产生的噪音，且开关门与降噪壳体的连接处设有隔音橡胶垫，能够进一步的隔绝噪音，较好的避免了噪音对工作人员的影响，通过设有的减震筒，减震筒内设有缓冲橡胶垫，能够较好的缓解压力机在工作时带动支撑杆产生的震动，增加了结构的稳定性。

2、该能够降低噪音的压力机，通过设有的散热风机，电动推杆带动散热风机来回运动，能够高效的将压力机在工作时产生的热量排放出去，较好的避免了大量的热量积聚从而影响了压力机正常工作的问题。

3、该能够降低噪音的压力机，通过设有的轮槽，在需要对压力机移动的时候，通过旋转电机带动齿轮转动，进而带动齿条向下移动，进而将万向轮顶出轮槽的底部，能够便于装置的移动，且在不需要移动的时候，能够将万向轮缩回轮槽内，能够避免万向轮的移动性影响装置的稳固放置。

而且该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型的结构设计简单合理，操作方便，能够较好的隔绝噪音，较好的避免了大量的热量积聚从而影响了压力机正常工作的问题，能够便于装置的移动。

附图说明

图1为本实用新型提出的一种能够降低噪音的压力机的结构示意图；

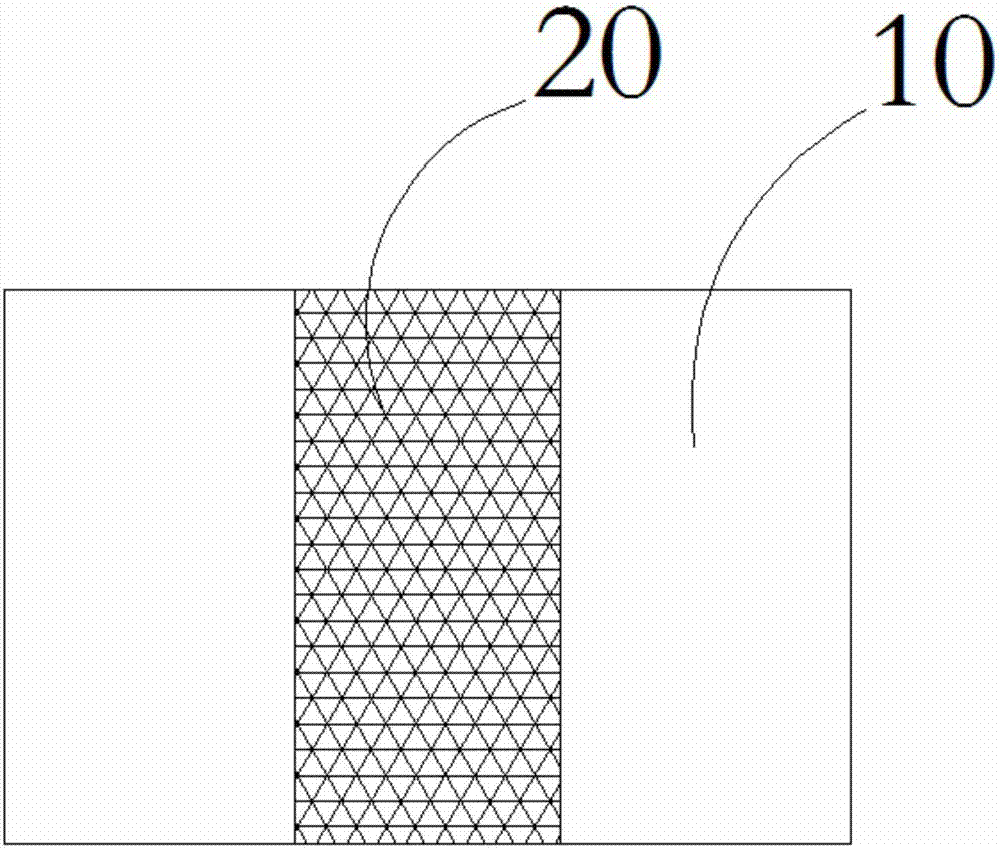

图2为本实用新型提出的一种能够降低噪音的压力机的通风孔的结构示意图；

图3为本实用新型提出的一种能够降低噪音的压力机的轮槽内部的结构示意图。

图中：1底座、2支撑杆、3工作台、4冲压装置、5降噪壳体、6开关门、7电动推杆、8散热风机、9集风罩、10通风孔、11减震筒、12缓冲橡胶垫、13观察窗、14轮槽、15旋转电机、16齿轮、17限位滑槽、18齿条、19万向轮、20防尘网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种能够降低噪音的压力机，包括底座1，底座1的上表面垂直固定连接有四根呈正方形分布的支撑杆2，四根支撑杆2的顶端共同固定连接有工作台3，工作台3的上端固定设有冲压装置4，底座1的上端固定设有降噪壳体5，冲压装置4位于降噪壳体5内，降噪壳体5的一侧设有开口，且开口处合页连接有开关门6，降噪壳体5靠近上端的相对两个竖直侧壁对称垂直固定连接有两个电动推杆7，两个电动推杆7共同固定连接有散热风机8，散热风机8上端的出风口连通有集风罩9，集风罩9通过风管与降噪壳体5外部连通，降噪壳体5的外壁固定连通有通风孔10，底座1的上端固定设有与支撑杆2对应的减震筒11，减震筒11的内部通过缓冲橡胶垫12与支撑杆2固定连接。

开关门6对应降噪壳体5的连接处固定设有隔音橡胶垫开关门6的表面嵌设有观察窗13。

底座1的底部四角处均开设有轮槽14，轮槽14的侧壁固定设有旋转电机15，旋转电机15一侧的输出端固定连接有齿轮16，轮槽14的内壁固定设有限位滑槽17，限位滑槽17滑动连接有齿条18，齿条18与齿轮16齿接，齿条18的下端固定设有万向轮19。

通风孔10内固定设有防尘网20。

降噪壳体5的内部依次固定设有离心玻璃棉、吸声型泡沫玻璃和泡沫橡胶。

电动推杆7、散热风机8和旋转电机15分别通过导线与外部电源电性连接。

本实用新型中，使用时，通过设有的降噪壳体5，能够较为有效的隔绝压力机在工作时产生的噪音，且开关门与降噪壳体5的连接处设有隔音橡胶垫，能够进一步的隔绝噪音，较好的避免了噪音对工作人员的影响，通过设有的减震筒11，减震筒11内设有缓冲橡胶垫，能够较好的缓解压力机在工作时带动支撑杆2产生的震动，增加了结构的稳定性，通过设有的散热风机8，电动推杆7带动散热风机8来回运动，能够高效的将压力机在工作时产生的热量排放出去，较好的避免了大量的热量积聚从而影响了压力机正常工作的问题，通过设有的轮槽14，在需要对压力机移动的时候，通过旋转电机15带动齿轮16转动，进而带动齿条18向下移动，进而将万向轮19顶出轮槽14的底部，能够便于装置的移动，且在不需要移动的时候，能够将万向轮19缩回轮槽14内，能够避免万向轮19的移动性影响装置的稳固放置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
