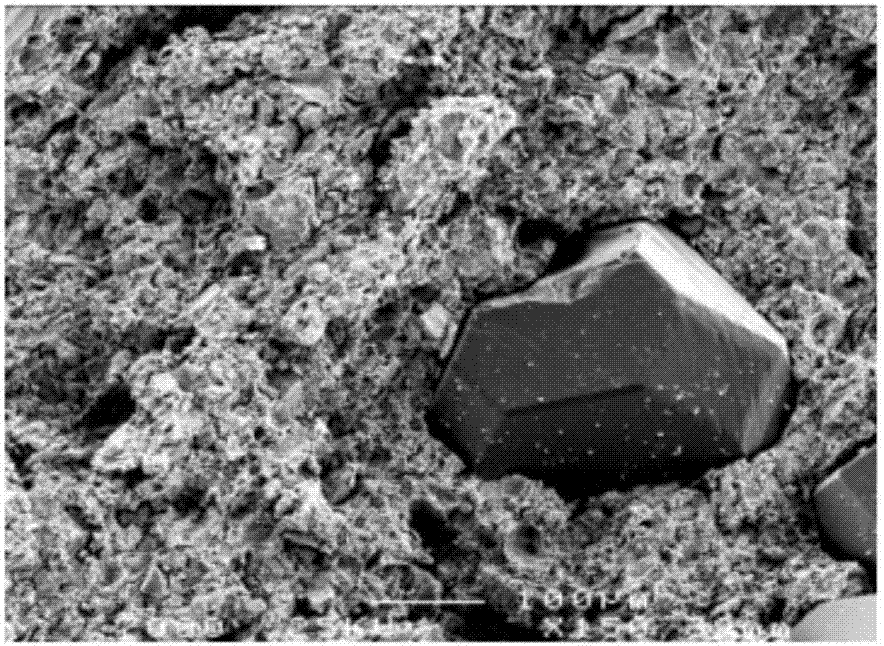

技术特征:1.一种强孕镶金刚石钻头胎体,其特征在于,由如下重量份的原料组成:纯Fe粉47份,纯Cu粉35份,纯Sn粉5份,纯Zn粉10份,纯Co粉2份,纯Ni粉2份,纯La粉0.5份,纯Ce粉0.5份。2.一种包含权利要求1所述胎体的强孕镶金刚石钻头的制备方法,其特征在于,包括如下步骤:(1)按重量份数配制胎体,将浓度为50%的金刚石与胎体混合、装入石墨模具中热压烧结,当混合料接近塑性状态时加压成型,烧结制成金刚石烧结体,其中,烧结温度为840℃,烧结压强为14.7MPa;(2)将金刚石烧结体保温2min后,冷却至室温;(3)待金刚石烧结体冷却后,将其钎焊固定在金属基体上制成金刚石钻头。
