一种弱孕镶金刚石钻头胎体及钻头的制备方法与流程

技术特征：

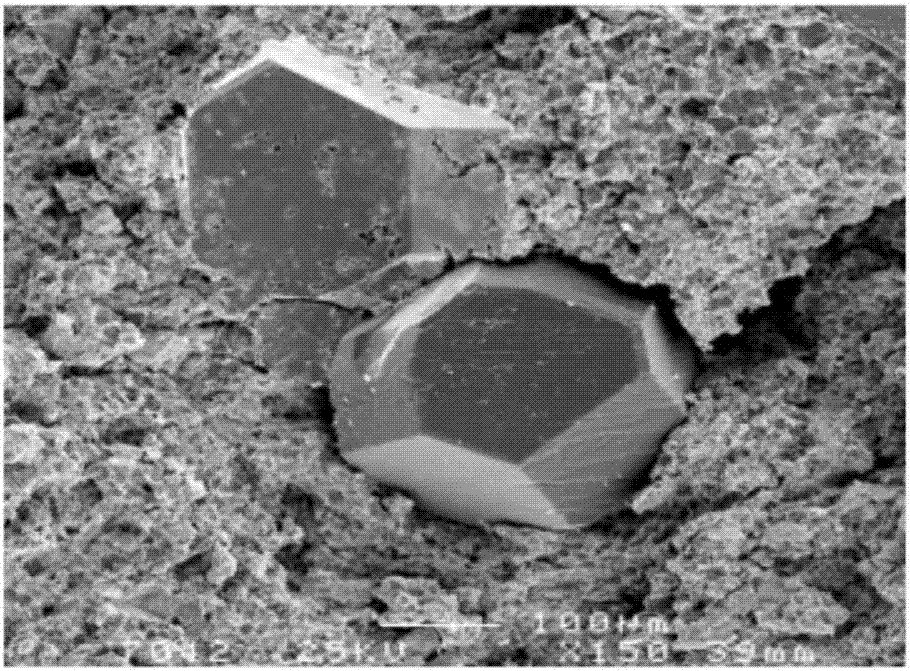

1.一种弱孕镶金刚石钻头胎体，其特征在于，由如下重量份的原料组成：纯Cu粉40份，纯Zn粉45份，纯Mn粉6份，纯Fe粉3份，纯Ni粉6份。2.一种包含权利要求1所述胎体的弱孕镶金刚石钻头的制备方法，其特征在于，包括如下步骤：(1)按重量份数配制胎体，将浓度为75％的金刚石与胎体混合、装入石墨模具中热压烧结，当混合料接近塑性状态时加压成型，烧结制成金刚石烧结体，其中，烧结温度为650℃，烧结压强为14.7Mpa；(2)将金刚石烧结体保温2min后，冷却至室温；(3)待金刚石烧结体冷却后，将其钎焊固定在金属基体上制成金刚石钻头。
