一种电动抛光机的制作方法

本实用新型涉及抛光机领域，特别涉及一种电动抛光机。

背景技术：

目前，为了弥补汽车表面经喷涂之后，可能会出现粗粒、砂纸痕、流痕、橘皮等漆膜表面的细小缺陷，处理方法就是在喷涂后用电动抛光机进行打磨后抛光处理，以提高漆膜的镜面效果，达到光亮、平滑、艳丽的要求。

然而，现有技术中的电动抛光机，长时间使用后，电机产生的热量不能及时散发出去，导致抛光机的使用寿命较短，且抛光机拆卸麻烦，不便于对电机的维修。

中国申请号为201520499876.5的实用新型，提供一种可散热手提式抛光机，包括抛光机本体，所述抛光机本体包括电机室和控制室，所述电机室和控制室固定连接，所述控制室一侧设有电源线，所述控制室上设有电源开关，所述电源开关一侧设有电源指示灯，所述电机室内设有电机，所述电机室一侧固定连接把手，所述电机固定连接旋转杆，所述旋转杆一侧设有抛光盘，所述抛光盘一侧设有保护壳，所述保护壳与电机室固定连接。该种可散热手提式抛光机，虽然可以促进散热，但是对电机的维修较为麻烦。

技术实现要素：

本实用新型所要解决的技术问题是提供一种电动抛光机，以解决现有技术中导致的电机产生的热量不能及时散发出去，导致抛光机的使用寿命较短，且对电机的维修较为麻烦等上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种电动抛光机，包括抛光头、手柄和电机，所述电机设置在抛光头内，所述抛光头的下端设有抛光盘，所述抛光盘与电机的主轴相连接，所述抛光头和手柄之间设有连接筒，所述抛光头和连接筒的端部均设有法兰盘，抛光头和连接筒之间通过法兰盘连接，所述手柄与连接筒螺纹连接，所述连接筒内设有散热扇，所述手柄的尾部设有外接电源线，所述电机和散热扇串联连接，所述散热扇与外接电源线通过导线相连接，所述抛光头的外壁上设有散热网孔，所述散热网孔的中心与散热扇的中心在同一直线上，所述抛光头的侧壁设有辅助手柄，所述辅助手柄与抛光头螺纹连接。

优选的，所述抛光头上设有提手，所述提手与抛光头的外壁铰接。

优选的，所述提手采用透明材料制成，提手的内部设有空腔，空腔内

设有若干灯泡，所述提手的内壁设有蓄电池和开关按钮，所述蓄电池、灯泡和开关按钮组成串联电路。

优选的，所述手柄上设有防护挡片，所述防护挡片与手柄可拆卸连接。

优选的，所述抛光盘上设有防尘罩。

采用以上技术方案的有益效果是：本实用新型结构的电动抛光机，增加了连接筒这个部件，抛光头和连接筒的端部均带有法兰盘，抛光头和连接筒通过法兰盘连接，连接结构稳固，且方便安装和拆卸，便于后期对电机的维修，连接筒与手柄螺纹连接，安装和拆卸方便，整个抛光机采用多段式连接，拆卸便捷，便于后期维修和个别零件的更换，节约成本，电机设置在抛光头内，散热扇设置在连接筒内，电机和散热扇分配在不同的空间，有利于电机的散热，且抛光头的外壁上带有散热网孔，散热网孔的中心与散热扇的中心在同一直线上，即是散热网孔正位于散热扇的排风方向，有效提高散热效率，电机和散热扇串联连接，电机只要处于运行状态，散热扇也处于开启状态，有效对电机进行散热，抛光头的侧壁螺纹连接辅助手柄，便于拆卸和安装，方便操作。

抛光头上安装提手，提手与抛光头的外壁铰接，增加提手功能，方便使用；提手采用透明材料制成，提手的内部带有空腔，空腔内安装若干灯泡，通过蓄电池给灯泡供电，增加照明功能，且根据需要调节提手的角度，方便使用；手柄上安装防护挡片，当操作者手握手柄使用时，对操作者的手起到保护作用，防止碰撞到抛光盘，防护挡片与手柄可拆卸连接，方便安装和拆卸；抛光盘上安装防尘罩，防止灰尘到处飞扬，影响人体健康，此设计，结构简单合理，有效提高电机的散热效率，延长抛光机的使用寿命，且对电机的维修较为方便。

附图说明

图1是本实用新型的结构示意图；

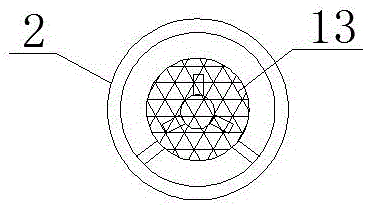

图2是散热扇的示意图；

图3是散热网孔的示意图。

其中，1-抛光头，2-连接筒，3-手柄，4-抛光盘，5-电机，6-蓄电池，7-开关按钮，8-提手，9-法兰盘，10-防护挡片，11-防尘罩，12-外接电源线，13-散热扇，14-散热网孔，15-空腔，16-灯泡。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1、图2和图3出示本实用新型的具体实施方式：一种电动抛光机，包括抛光头1、手柄3和电机5，所述电机5设置在抛光头1内，所述抛光头1的下端设有抛光盘4，所述抛光盘4与电机5的主轴相连接，所述抛光头1和手柄3之间设有连接筒2，所述抛光头1和连接筒2的端部均设有法兰盘9，抛光头1和连接筒2之间通过法兰盘9连接，所述手柄3与连接筒2螺纹连接，所述连接筒2内设有散热扇13，所述手柄3的尾部设有外接电源线12，所述电机5和散热扇13串联连接，所述散热扇13与外接电源线12通过导线相连接，所述抛光头1的外壁上设有散热网孔14，所述散热网孔14的中心与散热扇13的中心在同一直线上，所述抛光头1的侧壁设有辅助手柄3，所述辅助手柄3与抛光头1螺纹连接。

本实施例中，抛光头1上安装提手8，提手8与抛光头1的外壁铰接，增加提手8功能，方便使用。

本实施例中，提手8采用透明材料制成，提手8的内部带有空腔15，

空腔15内安装若干灯泡16，提手8的内壁装有蓄电池6，提手8内壁上安装开关按钮7，蓄电池6、灯泡16和开关按钮7组成串联电路，通过蓄电池6给灯泡16供电，增加照明功能，且根据需要调节提手8的角度，方便使用。

本实施例中，手柄3上安装防护挡片10，当操作者手握手柄3使用时，对操作者的手起到保护作用，防止碰撞到抛光盘4，防护挡片10与手柄3可拆卸连接，可以采用卡接，方便安装和拆卸。

本实施例中，抛光盘4上安装防尘罩11，防止灰尘到处飞扬，影响人体健康。

基于上述，本实用新型结构的电动抛光机，增加了连接筒2这个部件，抛光头1和连接筒2的端部均带有法兰盘9，抛光头1和连接筒2通过法兰盘9连接，连接结构稳固，且方便安装和拆卸，便于后期对电机5的维修，连接筒2与手柄3螺纹连接，安装和拆卸方便，整个抛光机采用多段式连接，拆卸便捷，便于后期维修和个别零件的更换，节约成本，电机5设置在抛光头1内，散热扇13设置在连接筒2内，电机5和散热扇13分配在不同的空间，有利于电机5的散热，且抛光头1的外壁上带有散热网孔14，散热网孔14的中心与散热扇13的中心在同一直线上，即是散热网孔14正位于散热扇13的排风方向，有效提高散热效率，电机5和散热扇13串联连接，电机5只要处于运行状态，散热扇13也处于开启状态，有效对电机5进行散热，抛光头1的侧壁螺纹连接辅助手柄3，便于拆卸和安装，方便操作，此设计，结构简单合理，有效提高电机的散热效率，延长抛光机的使用寿命，且对电机的维修较为方便。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
