切割机接火装置的制作方法

本实用新型涉及一种接火装置，尤其涉及一种切割机接火装置。

背景技术：

随着金属制品大规范应用于我们生产，砂轮切割机的到了极大的推广和应用，使我们切割的效率大幅提高，推进了社会文明的进步，在生产施工过程中起到十分重要的作用。砂轮机在切割金属材料过程中产生大量飞溅炙热金属屑，极易造成起火源，本发明的切割机接火装置有利于将切割金属材料过程中产生大量飞溅炙热金属屑进行收集，避免金属屑飞溅。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种切割机接火装置，装置整体由两个侧板和一个弧形上盖组成；在弧形上盖的下部，两个侧板之间设置有接火抽屉，在两个侧板竖直的侧面上设置有伸缩封闭节，使用时将此装置的开口处对切割机砂轮片，解决了现有技术中存在的金属屑飞溅，容易发生危险的技术问题。

为了实现上述目的，本实用新型采用的技术方案是：切割机接火装置，其特征在于：装置整体由两个侧板和一个弧形上盖组成；在弧形上盖的下部，两个侧板之间设置有接火抽屉，接火抽屉由底板，与侧板内表面接触的两个抽屉侧面，和设置有把手的抽屉面板组成，抽 屉面板的上边与弧形上盖的下边接触，在两个侧板竖直的侧面上设置有伸缩封闭节。

所述的伸缩封闭节由防火棉布环绕四面组成立方体，防火棉布上设置有相互平行且有间距的定位铁框作为支撑骨架，伸缩封闭节连接在两个侧板的竖直侧面之间，内部与两个侧板之间的空间相通。

所述的伸缩封闭节与两个侧板连接的侧面上设置有穿绳孔，穿绳孔中穿上绳子，便于使伸缩封闭节拉紧收缩。

所述的伸缩封闭节的高度等于侧板的高度。

所述的防火棉布同一侧面上设置的定位铁框相互间隔为6cm。

本实用新型创造的有益效果在于：本实用新型提供了一种切割机接火装置，装置整体由两个侧板和一个弧形上盖组成；在弧形上盖的下部，两个侧板之间设置有接火抽屉，在两个侧板竖直的侧面上设置有伸缩封闭节，使用时将此装置的开口处对切割机砂轮片，当切割机切割钢材时，快速飞出的火星将飞入接火斗中，废料多时，抽出接火抽屉，倒出废料。

附图说明

图1：为本实用结构示意图。

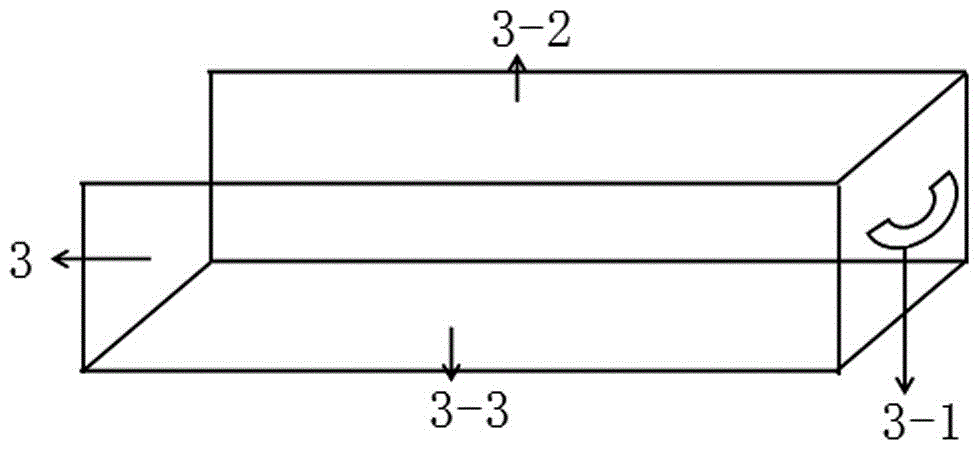

图2：为图1中接火抽屉的结构示意图。

图3：为图1中伸缩封闭节的结构示意图。

具体实施方式

切割机接火装置，其结构为：装置整体由两个侧板1-1和一个弧形上盖1-3组成；在弧形上盖1-3的下部，两个侧板1-1之间设置有 接火抽屉3，接火抽屉3由底板3-3，与侧板1-1内表面接触的两个抽屉侧面3-2，和设置有把手的抽屉面板3-1组成，抽屉面板3-1的上边与弧形上盖1-3的下边接触，在两个侧板1-1竖直的侧面上设置有伸缩封闭节4。

所述的伸缩封闭节4由防火棉布4-1环绕四面组成立方体，防火棉布4-1上设置有相互平行且有间距的定位铁框4-3作为支撑骨架，伸缩封闭节4连接在两个侧板1-1的竖直侧面之间，内部与两个侧板1-1之间的空间相通。

所述的伸缩封闭节4与两个侧板1-1连接的侧面上设置有穿绳孔4-2，穿绳孔4-2中穿上绳子，便于使伸缩封闭节4拉紧收缩。

所述的伸缩封闭节4的高度等于侧板1-1的高度。

所述的防火棉布4-1同一侧面上设置的定位铁框4-3相互间隔为6cm。

实施例1：

如图1所示的切割机接火装置，其中接火抽屉3的高度为10cm，长度为80cm，底宽度为40cm，长度为80cm，底板3-3、抽屉侧面3-2与抽屉面板3-1相互锚固形成如图2所示的接火抽屉3结构。

如图3所示的伸缩封闭节4，使用时可以将接口延长至切割机，伸缩封闭节主体由防火棉布4-1构成，防火棉布4-1一侧与侧板1-1和上盖板1-3锚固，且侧面上锚固有定位铁框4-3，定位铁框4-3厚度为2cm，为边长分别为60cm与40cm长方体，伸缩封闭节4形状为两头开口的方形立方体，伸缩封闭节4的防火 棉布长度为50cm，从开口处每隔6cm用定位铁框4-3固定，用以支撑形状，伸缩封闭节上部两边设置有穿绳孔4-2，两角可以穿上绳子，便于拉紧收缩，可以变得伸缩。
