用于钢化门磷化的固定框的制作方法

本实用新型涉及一种钢化门生产设备，具体涉及一种用于钢化门磷化的固定框。

背景技术：

钢化门的钢板表面需要进行磷化处理，磷化处理工序包括：去油->水洗->表调->磷化->水洗->清洗，先通过脱脂剂溶液去油，接着通过清水水洗，然后利用调配好的磷化液磷化，最后再清洗，在整个工艺过程中需要将钢板固定进行上下漂洗，让钢板充分与溶液接触，因此需要一种固定钢板的设备方便磷化处理工序。

技术实现要素：

针对上述问题，本实用新型提供了一种用于钢化门磷化的固定框，其目的在于：固定住多块钢板，方便磷化工序的进行。

本实用新型的技术解决方案：

用于钢化门磷化的固定框，用来放置需要磷化的钢板，其特征在于：包括框体，所述框体为长方体，所述框体前后分别等间距的设有竖杆，竖杆之间的距离大于钢板的厚度，所述前后的竖杆和框体之间用来放置钢板，所述竖杆至少设有6个，所述框体下方设有承重横杆，所述承重横杆至少设有3个，所述框体上方设有斜杆，用来固定钢板，所述框体上方前后分别设有三角支架。

所述框体左右分别设有限位竖杆，防止钢板在磷化过程中移动。

所述承重横杆为槽钢。

所述框体的材质为不锈钢。

本实用新型的有益效果：

本实用新型通过框体上方的三角支架挂置在磷化移动装置上，前后的竖杆和框体之间用来放置钢板，至少可以放置7块钢板，结构简易，方便实用，且一次性可以放置多块钢板，减少空间占用，提供工作效率。

附图说明

图1:本实用新型立体图。

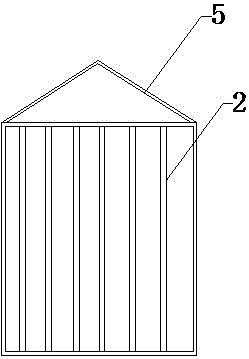

图2:本实用新型主视图。

其中：1 框体 2 竖杆 3 承重横杆 4 斜杆 5 三角支架 6 限位竖杆。

具体实施方式

下面结合附图和实施例来对本实用新型做进一步描述：

如图1至2所示，用于钢化门磷化的固定框，用来放置需要磷化的钢板，包括框体1，所述框体1为长方体，所述框体1前后分别等间距的设有竖杆2，竖杆2之间的距离大于钢板的厚度，所述前后的竖杆2和框体1之间用来放置钢板，所述竖杆2至少设有6个，所述框体1下方设有承重横杆3，所述承重横杆3至少设有3个，所述框体1上方设有斜杆4，用来固定钢板，所述框体1上方前后分别设有三角支架5，所述框体1左右分别设有限位竖杆6，防止钢板在磷化过程中移动。

钢化门的钢板在磷化处理时，通过框体1上方的三角支架5挂置在磷化移动装置上，磷化移动装置带动框体在磷化池、清水池中上下移动，对钢板进行上下漂洗，让钢板充分与溶液接触。

综上，本实用新型达到预期目的。
