一种塑料制品生产用修边机的制作方法

本实用新型涉及一种塑料制品生产用修边机，属于塑胶制品加工技术领域。

背景技术：

塑料是以单体为原料，通过加聚或缩聚反应聚合而成的高分子化合物，俗称塑料或树脂，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成，塑料制品在我们的日常生活中随处可见，塑料制品在生产加工的时候，往往需要用到修边机对其进行修边，将其外表面的毛刺去除，但是一般修边机只能对指定规格的塑料制品进行修边，修边效率低，因此需要进一步改进。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种塑料制品生产用修边机，可以对不同大小规格的塑料制品进行修边，修边效率高，通过设置液压杆，液压杆可以控制滑板左右移动，可以对左右两边的修边轮之间的间距进行调节，可以对不同大小规格的塑料制品进行修边，通过设置驱动电机，驱动电机可以通过主动轮、皮带、从动轮带动修边轮旋转，修边轮旋转可以对塑料制品表面的毛刺进行打磨，通过设置l形竖板与螺纹杆，旋转螺纹杆夹板可以对需要加工的塑料制品进行夹持固定，方便打磨修边，通过设置步进电机，步进电机可以通过丝杆控制驱动螺母滑动，进而可以控制操作台与塑料制品前后滑动，方便修边轮对塑料制品进行打磨修边，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种塑料制品生产用修边机，包括箱体，所述箱体两侧顶部对称固定设有立板，所述立板一侧固定设有液压杆，所述液压杆端部固定设有滑板，所述滑板一侧固定设有支撑板，所述支撑板端部通过转轴转动连接有转动杆，所述转动杆顶部外侧固定套设有从动轮，所述滑板顶部一侧固定设有驱动电机，所述驱动电机传动轴端部固定设有主动轮，且所述主动轮与从动轮之间连接有皮带，所述转动杆底部外侧固定套设有修边轮，所述箱体前侧表面固定设有步进电机，所述步进电机传动轴端部固定设有丝杆，且所述丝杆通过转轴转动设置在箱体内腔，所述丝杆外侧套设有驱动螺母，所述驱动螺母顶部通过滑杆固定连接有操作台。

进一步而言，所述箱体顶部对称固定设有滑槽。

进一步而言，所述操作台底部对称固定设有滑块，且所述滑块位于滑槽内腔。

进一步而言，所述操作台顶部对称固定设有l形竖板，所述l形竖板顶部设有螺纹杆，所述螺纹杆底部通过转轴转动设有夹板。

进一步而言，所述箱体顶部表面设有矩形槽，且所述驱动螺母与操作台之间连接的滑杆穿设于矩形槽内腔。

进一步而言，所述滑板一侧对称固定设有导向杆，且所述导向杆贯穿立板。

本实用新型有益效果：本实用新型所涉及的一种塑料制品生产用修边机，可以对不同大小规格的塑料制品进行修边，修边效率高，通过设置液压杆，液压杆可以控制滑板左右移动，可以对左右两边的修边轮之间的间距进行调节，可以对不同大小规格的塑料制品进行修边，通过设置驱动电机，驱动电机可以通过主动轮、皮带、从动轮带动修边轮旋转，修边轮旋转可以对塑料制品表面的毛刺进行打磨，通过设置l形竖板与螺纹杆，旋转螺纹杆夹板可以对需要加工的塑料制品进行夹持固定，方便打磨修边，通过设置步进电机，步进电机可以通过丝杆控制驱动螺母滑动，进而可以控制操作台与塑料制品前后滑动，方便修边轮对塑料制品进行打磨修边。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

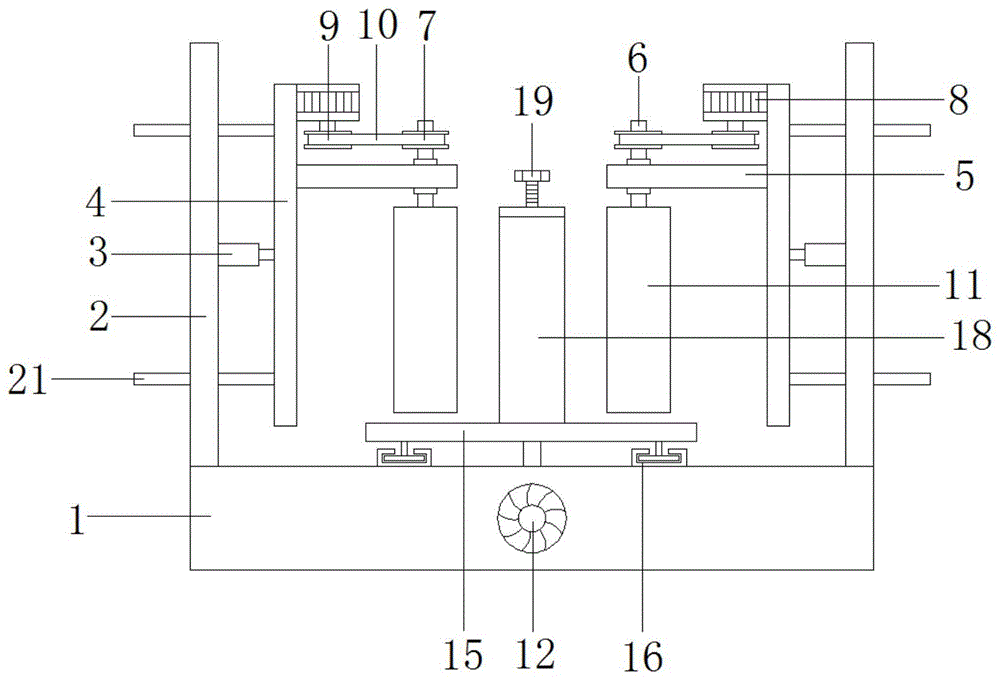

图1是本实用新型一种塑料制品生产用修边机主视图。

图2是本实用新型一种塑料制品生产用修边机的操作台主视图。

图3是本实用新型一种塑料制品生产用修边机的l形竖板侧视图。

图4是本实用新型一种塑料制品生产用修边机的箱体剖视图。

图中标号：1、箱体；2、立板；3、液压杆；4、滑板；5、支撑板；6、转动杆；7、从动轮；8、驱动电机；9、主动轮；10、皮带；11、修边轮；12、步进电机；13、丝杆；14、驱动螺母；15、操作台；16、滑槽；17、滑块；18、l形竖板；19、螺纹杆；20、夹板；21、导向杆。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例一：

如图1-图4所示，一种塑料制品生产用修边机，包括箱体1，所述箱体1两侧顶部对称固定设有立板2，所述立板2一侧固定设有液压杆3，液压杆3可以控制滑板4左右移动，可以对左右两边的修边轮11之间的间距进行调节，可以对不同大小规格的塑料制品进行修边，所述液压杆3端部固定设有滑板4，所述滑板4一侧固定设有支撑板5，所述支撑板5端部通过转轴转动连接有转动杆6，所述转动杆6顶部外侧固定套设有从动轮7，所述滑板4顶部一侧固定设有驱动电机8，所述驱动电机8传动轴端部固定设有主动轮9，且所述主动轮9与从动轮7之间连接有皮带10，驱动电机8可以通过主动轮9、皮带10、从动轮7带动修边轮11旋转，修边轮11旋转可以对塑料制品表面的毛刺进行打磨，所述转动杆6底部外侧固定套设有修边轮11，所述箱体1前侧表面固定设有步进电机12，所述步进电机12传动轴端部固定设有丝杆13，且所述丝杆13通过转轴转动设置在箱体1内腔，所述丝杆13外侧套设有驱动螺母14，所述驱动螺母14顶部通过滑杆固定连接有操作台15，步进电机12可以通过丝杆13控制驱动螺母14滑动，进而可以控制操作台15与塑料制品前后滑动，方便修边轮11对塑料制品进行打磨修边。

本实施例中，所述箱体1顶部对称固定设有滑槽16，方便操作台15前后滑动。

本实施例中，所述操作台15底部对称固定设有滑块17，且所述滑块17位于滑槽16内腔，所述操作台15顶部对称固定设有l形竖板18，所述l形竖板18顶部设有螺纹杆19，所述螺纹杆19底部通过转轴转动设有夹板20，旋转螺纹杆19夹板20可以对需要加工的塑料制品进行夹持固定，方便打磨修边。

本实施例中，所述箱体1顶部表面设有矩形槽，且所述驱动螺母14与操作台15之间连接的滑杆穿设于矩形槽内腔，方便操作台15前后滑动。

实施例二：

如图1所示，所述滑板4一侧对称固定设有导向杆21，且所述导向杆21贯穿立板2，设置导向杆21可以对滑板4进行导向限位，可以防止滑板4移动过程中晃动。

本实用新型工作原理：旋转螺纹杆19夹板20可以对需要加工的塑料制品进行夹持固定，方便打磨修边，液压杆3可以控制滑板4左右移动，可以对左右两边的修边轮11之间的间距进行调节，可以对不同大小规格的塑料制品进行修边，驱动电机8可以通过主动轮9、皮带10、从动轮7带动修边轮11旋转，修边轮11旋转可以对塑料制品表面的毛刺进行打磨，步进电机12可以通过丝杆13控制驱动螺母14滑动，进而可以控制操作台15与塑料制品前后滑动，方便修边轮11对塑料制品进行打磨修边。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
