一种新型环保代替化工处理阴极板表面抛光设备的制作方法

1.本实用新型涉及阴极板加工技术领域，具体为一种新型环保代替化工处理阴极板表面抛光设备。


背景技术：

2.阴极板在用大量的硫酸和磷酸混合药剂进行化学抛光后，会产生大量的化学废液，使得不利于环保，同时不能根据需要控制抛光程度。
3.经过大量检索发现：中国实用新型专利专栏：申请号cn202120460655.2，公开号cn214418488u，阴极板物理抛光机主要有长方体状的机架，机架上设有若干组抛光组件，每组抛光组件包括两竖直布置的支撑辊和抛光辊，支撑辊和抛光辊连线和机架宽度方向平行，抛光辊固定设置的移动支架上，机架一侧设有用于移动支架移动的滑轨，机架上设有用于推动移动支架的推动组件，移动支架上设有用于驱动抛光辊转动的一号驱动组件，机架上还设有用于驱动支撑辊转动的二号驱动组件，一号驱动组件上设有电流传感器，电流传感器控制推动组件。
4.现有的新型环保代替化工处理阴极板表面抛光设备会产生大量的化学废液，使得不利于环保，同时不能根据需要控制抛光程度。


技术实现要素：

5.本实用新型的目的在于提供一种新型环保代替化工处理阴极板表面抛光设备，具备可以根据需要控制抛光程度，不会产生化学废液，有利环保的优点，解决了产生大量的化学废液，使得不利于环保，同时不能根据需要控制抛光程度的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种新型环保代替化工处理阴极板表面抛光设备，包括工作台、抛光辊、支撑板和移动块，所述工作台上表面固定有第一壳体，所述第一壳体上表面开设有第三凹槽，所述支撑板插接入第三凹槽内，所述工作台上表面固定有支架，所述支架前端开设有第二凹槽，所述支架上表面固定有第一液压缸，所述第一液压缸活动连接的液压杆贯穿支架伸入第二凹槽内，所述液压杆底端固定有第三壳体，所述第三壳体下表面活动连接第二壳体，所述第二壳体前端开设有第一凹槽，所述第一凹槽内壁转动连接抛光辊。
7.优选的，所述工作台下表面呈矩形整列固定有四个支柱。通过支柱可以对工作台进行支撑。
8.优选的，所述工作台前端固定有控制开关箱，控制开关箱前端从上到下依次嵌合安装有显示屏和按钮。通过控制开关箱可以控制第一电机，第二电机、第一液压缸和第二液压缸的启动和停止。
9.优选的，所述工作台下表面开设有第二圆孔，工作台下表面固定有第二液压缸，第二液压缸活动连接的液压杆贯穿第二圆孔伸入第三凹槽内，液压杆顶端固定有支撑板。通过第二液压缸为液压杆的伸缩提供了动力，使得可以控制阴极板抛光程度。
10.优选的，所述支架上表面开设有第一圆孔，第一液压缸活动连接的液压杆贯穿第一圆孔。通过第一圆孔便于液压杆的贯穿。
11.优选的，所述第二壳体一侧固定有第二电机，第二壳体一侧开设有第三圆孔，第二电机转动连接的传动轴伸入第三圆孔内，第二电机转动连接的传动轴一侧与抛光辊固定。通过第二电机为抛光辊的转动提供了动力，使得抛光辊可以转动进行抛光。
12.优选的，所述第三壳体下表面开设有长槽，第三壳体前端开设有贯穿孔，第三壳体前端固定有第一电机，第一电机转动连接的传动轴伸入贯穿孔内，第一电机转动连接的传动轴后端固定有丝杠，移动块前端开设有螺纹孔，丝杠贯穿螺纹孔，并螺纹连接，丝杠后端与长槽内壁后端转动连接，移动块下表面固定有第二壳体。通过第一电机为丝杠的转动提供了动力，使得第二壳体可以转动，便于对阴极板的抛光。
13.与现有技术相比，本实用新型的有益效果如下：
14.本实用新型通过设置支撑板插接入第三凹槽内，工作台上表面固定有支架，支架前端开设有第二凹槽，支架上表面固定有第一液压缸，第一液压缸活动连接的液压杆贯穿支架伸入第二凹槽内，液压杆底端固定有第三壳体，第三壳体下表面活动连接第二壳体，第二壳体前端开设有第一凹槽，第一凹槽内壁转动连接抛光辊，当需要进行抛光时，将阴极板放置在支撑板上，启动第二液压缸，使得支撑板向上移动，阴极板部分露出，启动第一液压缸，使得液压杆伸缩到合适的位置，启动第一电机，使得第二壳体前后来回移动，启动第二电机使得抛光辊转动，对阴极板进行抛光，达到了便于对阴极板进行抛光，同时可以控制抛光厚度的效果。
附图说明

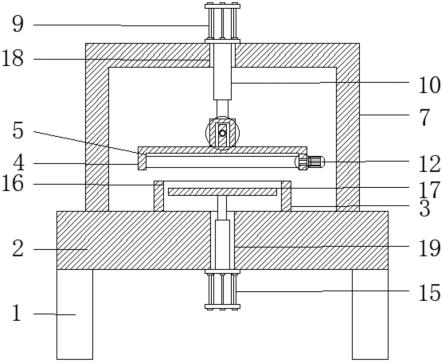

15.图1为本实用新型的主视结构示意图；
16.图2为本实用新型的侧视结构示意图；
17.图3为本实用新型的俯视结构示意图；
18.图4为本实用新型的正面剖视结构示意图；
19.图5为本实用新型的图4的放大结构示意图；
20.图6为本实用新型的图4的放大结构示意图。
21.图中：1、支柱；2、工作台；3、第一壳体；4、第二壳体；5、第一凹槽；6、第三壳体；7、支架；8、第二凹槽；9、第一液压缸；10、液压杆；11、第一电机；12、第二电机；13、抛光辊；14、控制开关箱；15、第二液压缸；16、第三凹槽；17、支撑板；18、第一圆孔；19、第二圆孔；20、丝杠；21、长槽；22、螺纹孔；23、移动块；24、第三圆孔。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关
系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.请参阅图1至图6，本实用新型提供的一种实施例：一种新型环保代替化工处理阴极板表面抛光设备，包括工作台2、抛光辊13、支撑板17和移动块23，工作台2上表面固定有第一壳体3，工作台2下表面呈矩形整列固定有四个支柱1，工作台2前端固定有控制开关箱14，控制开关箱14前端从上到下依次嵌合安装有显示屏和按钮，支柱1用于支撑工作台2，控制开关箱14用于控制第一电机11、第二电机12、第一液压缸9和第二液压缸15的启动和停止。正如本领域技术人员所熟知的，控制开关箱14的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
26.第一壳体3上表面开设有第三凹槽16，第三凹槽16便于支撑板17的插接入，支撑板17插接入第三凹槽16内，工作台2下表面开设有第二圆孔19，工作台2下表面固定有第二液压缸15，第二液压缸15活动连接的液压杆10贯穿第二圆孔19伸入第三凹槽16内，液压杆10顶端固定有支撑板17，第二液压缸15为液压杆10的伸缩提供了动力，使得支撑板17可以移动，同时可以控制阴极板抛光厚度。正如本领域技术人员所熟知的，第二液压缸15的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
27.工作台2上表面固定有支架7，支架7前端开设有第二凹槽8，支架7上表面固定有第一液压缸9，第一液压缸9为液压杆10的伸缩提供了动力，使得第二壳体4可以上下移动。正如本领域技术人员所熟知的，第一液压缸9的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。第一液压缸9活动连接的液压杆10贯穿支架7伸入第二凹槽8内，支架7上表面开设有第一圆孔18，第一液压缸9活动连接的液压杆10贯穿第一圆孔18，第一圆孔18便于液压杆10的贯穿。
28.液压杆10底端固定有第三壳体6，第三壳体6用于开设长槽21，第三壳体6下表面活动连接第二壳体4，第三壳体6下表面开设有长槽21，第三壳体6前端开设有贯穿孔，第三壳体6前端固定有第一电机11，第一电机11转动连接的传动轴伸入贯穿孔内，第一电机11转动连接的传动轴后端固定有丝杠20，移动块23前端开设有螺纹孔22，丝杠20贯穿螺纹孔22，并螺纹连接，丝杠20后端与长槽21内壁后端转动连接，移动块23下表面固定有第二壳体4。第一电机11用于固定丝杠20，同时为丝杠20的转动提供了动力，使得第二壳体4可以根据需要移动。正如本领域技术人员所熟知的，第一电机11的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
29.第二壳体4前端开设有第一凹槽5，第一凹槽5便于抛光辊13的转动连接，第一凹槽5内壁转动连接抛光辊13，第二壳体4一侧固定有第二电机12，第二壳体4一侧开设有第三圆孔24，第二电机12转动连接的传动轴伸入第三圆孔24内，第二电机12转动连接的传动轴一
侧与抛光辊13固定，第二电机12用于固定抛光辊13，同时为抛光辊13的转动提供了动力，使得抛光辊13可以转动，对阴极板进行抛光。正如本领域技术人员所熟知的，第二电机12的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
30.工作原理：当需要对阴极板进行抛光时，将阴极板放置在支撑板17上，再操作控制开关箱14，使得第二液压缸15启动，液压杆10伸缩到合适的位置，阴极板部分露出，操作控制开关箱14，使得第一液压缸9启动，液压杆10伸缩到合适的位置，启动第一电机11，使得丝杠20转动，使得第二壳体4前后来回移动，启动第二电机12，使得抛光辊13转动。到达了方便对阴极板进行抛光，同时便于可以控制抛光厚度的效果。
31.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
