一种可保温的玻璃夹胶机的制作方法

本实用新型涉及一种玻璃夹胶机，具体涉及一种可保温的玻璃夹胶机，属于玻璃夹胶设备技术领域。

背景技术：

玻璃夹胶机是用来生产夹层玻璃的一种设备，夹层玻璃是由两片或多片玻璃，之间夹了一层或多层有机聚合物中间膜，经过特殊的高温预压及高温高压工艺处理后，使玻璃和中间膜永久粘合为一体的复合玻璃产品，性能较好的玻璃夹胶机可以在生产出质量优良的夹层玻璃的同时提高生产效率，降低生产成本。

现阶段的工厂使用较多的玻璃夹胶设备是玻璃夹胶炉，玻璃夹胶炉作为一种生产夹层玻璃的机械，其生产出来的夹层玻璃虽然质量良好，但是其造价成本太高，而且在生产夹层玻璃的过程中会消耗大量的能源，增大了夹层玻璃的生产成本，不适合规模较小的工厂使用，不值得大力推广。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种可保温 的玻璃夹胶机，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种可保温的玻璃夹胶机，包括夹胶机主体、密封门、折页、把手槽、高温加压箱、隔热门、合页、电源导线、电源开关、电源插头、铸板式发热板、加压板、伸缩轴、液压筒、液压手柄、液压筒固定架、保温柜和保温格，所述夹胶机主体前侧设置有密封门，且密封门通过折页与夹胶机主体连接，所述密封门上设置有把手槽，所述夹胶机主体上侧设置有高温加压箱，高温加压箱上设置有隔热门，且隔热门通过合页与高温加压箱连接，所述高温加压箱右侧壁设置有电源导线，电源导线上设置有电源开关和电源插头，所述高温加压箱内部设置有铸板式发热板，铸板式发热板上侧设置有加压板，加压板通过伸缩轴与液压筒连接，所述液压筒上设置有液压手柄，所述液压筒通过液压筒固定架固定在夹胶机主体上，所述夹胶机主体内部设置有保温柜，保温柜内部设置有保温格。

作为本实用新型的一种优选技术方案，所述隔热门上设置有透明观察板。

作为本实用新型的一种优选技术方案，所述电源导线上设置有保险丝。

作为本实用新型的一种优选技术方案，所述加压板是由耐高温金属材料制成。

作为本实用新型的一种优选技术方案，所述液压手柄上设置有防滑螺纹。

本实用新型所达到的有益效果是：一种可保温的玻璃夹胶机，该装置不仅可以通过高温加压使双层或多层玻璃粘合在一起，而且还提供了一个可以使经过高温加压后的玻璃慢慢冷却的保温功能，减小了被高温融化的中间膜的流动性，能使其慢慢凝固，该机工作时通过人力加压，节约了一定的资源成本，适合小工厂使用，该装置结构简单易操作，投入成本低，安全高效，易于推广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种可保温的玻璃夹胶机整体结构示意图；

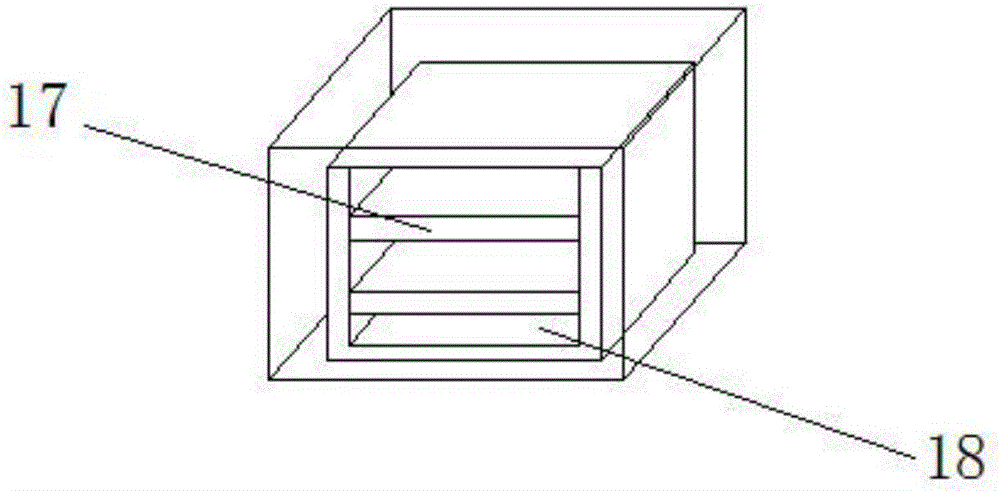

图2是本实用新型实施例所述的一种可保温的玻璃夹胶机的夹胶机主体内部结构示意图；

图中标号：1、夹胶机主体；2、密封门；3、折页；4、把手槽；5、高温加压箱；6、隔热门；7、合页；8、电源导线；9、电源开关； 10、电源插头；11、铸板式发热板；12、加压板；13、伸缩轴；14、液压筒；15、液压手柄；16、液压筒固定架；17、保温柜；18、保温格。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种可保温的玻璃夹胶机，包括夹胶机主体1、密封门2、折页3、把手槽4、高温加压箱5、隔热门6、合页7、电源导线8、电源开关9、电源插头10、铸板式发热板11、加压板12、伸缩轴13、液压筒14、液压手柄15、液压筒固定架16、保温柜17和保温格18，所述夹胶机主体1前侧设置有密封门2，且密封门2通过折页3与夹胶机主体1连接，所述密封门2上设置有把手槽4，所述夹胶机主体1上侧设置有高温加压箱5，高温加压箱5上设置有隔热门6，且隔热门6通过合页7与高温加压箱5连接，所述高温加压箱5右侧壁设置有电源导线8，电源导线8上设置有电源开关9和电源插头10，所述高温加压箱5内部设置有铸板式发热板11，铸板式发热板11上侧设置有加压板12，加压板12通过伸缩轴13与液压筒14连接，所述液压筒14上设置有液压手柄15，所述液压筒14通过液压筒固定架16固定在夹胶机主体1上，所述夹胶机主体1内部设置有保温柜17，保温柜17内部设置有保温格 18。

所述隔热门6上设置有透明观察板，便于工作人员观察高温加压箱5的内部情况；所述电源导线8上设置有保险丝，可以在电流过大时自动熔断，防止电源发生短路；所述加压板12是由耐高温金属材料制成，可以延长加压板12的使用寿命；所述液压手柄15上设置有防滑螺纹，可以增大液压手柄15的表面摩擦力。

需要说明的是，本实用新型为一种可保温的玻璃夹胶机，在使用该装置时工作人员先将准备好的双层或多层玻璃放入高温加压箱5内部的铸板式发热板11上面，然后关上隔热门6，将电源插头10插入电源，通过控制电源开关9使铸板式发热板11发出热量，玻璃中间的有机聚合物中间膜会融化，这时工作人员摇动液压手柄15使液压筒14通过伸缩轴13对加压板12上下调动，进而对玻璃进行加压，高温加压过后取出玻璃放入夹胶机主体1内部的保温柜17中，然后通过电源开关9关闭电源即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
