一种光伏双玻组件夹具的制作方法

本实用新型涉及太阳能双玻电池组件制造过程用辅助工具，尤其涉及一种光伏双玻组件夹具。

背景技术：

太阳能电池双玻组件的制造过程中，在层压工序后需要将双玻组件放置在高压釜设备中进行再次高温高压工艺处理，此时需要将双玻四周给予外力去夹紧，以避免产生气泡和出现其他不良现象，保证双玻组件在高压釜设备中正常运行。

目前太阳能电池双玻组件制造企业所使用的夹具主要存在以下问题：1、由于使用普通夹子的夹持部所受力面积较少，为保证夹紧效果需要的夹子数量较多，从而增加了人员的作业时间；2、普通夹子使用一段时间后会存在夹紧力度的变小，不利于保证双玻组件生产质量的稳定性。

技术实现要素：

发明目的：本实用新型的目的在于克服现有技术的不足，提供一种夹持部受力面积大、夹紧力稳定可调且轻便耐用的光伏双玻组件夹具。

技术方案：本发明所述光伏双玻组件夹具，包括用于放置和固定双玻组件的承载框以及用于压紧双玻组件的压紧组件，承载框上设置有双玻组件的承载位和压紧组件安装孔，压紧组件包括调整螺钉、弹性元件、压杆；所述压紧组件安装在安装孔中，其中压杆设置在安装孔底部，调整螺钉设置在安装孔顶部，弹性元件设置在压杆与调整螺钉之间。通过调节调整螺钉的旋进距离即可调节压紧组件对双玻组件的压紧力，消除了普通夹具长时间使用后夹紧力降低的情况；且压杆与双玻组件之间的接触面积大，夹持效果更好。

作为本实用新型的一种优选方案，所述承载框包括底框和上框，底框与上框为可拆联接，其中，所述承载位设置在底框上，承载位侧面布置有放气口，所述安装孔设置在上框上。如此可方便夹具的制造与使用，减少操作步骤，提高工作效率。

作为优选，所述底框与上框的边角处设置有对应的螺栓连接孔，底框与上框通过螺栓联接。

作为优选，所述压紧组件安装孔（34）的上端为螺纹孔，下端为阶梯形通孔，以方便压紧组件的安装与压力调节。

作为优选，使所述压杆的横截面尺寸与安装孔的底部的阶梯形通孔一致，以避免压杆晃动，保证安装精度，保证压紧力的调节效果。

作为优选，所述弹性元件为压力弹簧，压力弹簧的变形能力强，使压紧组件具有较大的压力调节范围。

有益效果：本实用新型通过调节调整螺钉的旋进距离即可调节压紧组件对双玻组件的压紧力，消除了普通夹具长时间使用后夹紧力降低的情况；且压杆与双玻组件之间的接触面积大，夹持效果更好。与现有技术相比，本实用新型还具有制造方便、安装快捷、夹紧力调节精准等优点，便于操作者提高工作效率，可有效保证生产质量的稳定性。

附图说明

图1为本实用新型所述光伏双玻组件夹具装配图；

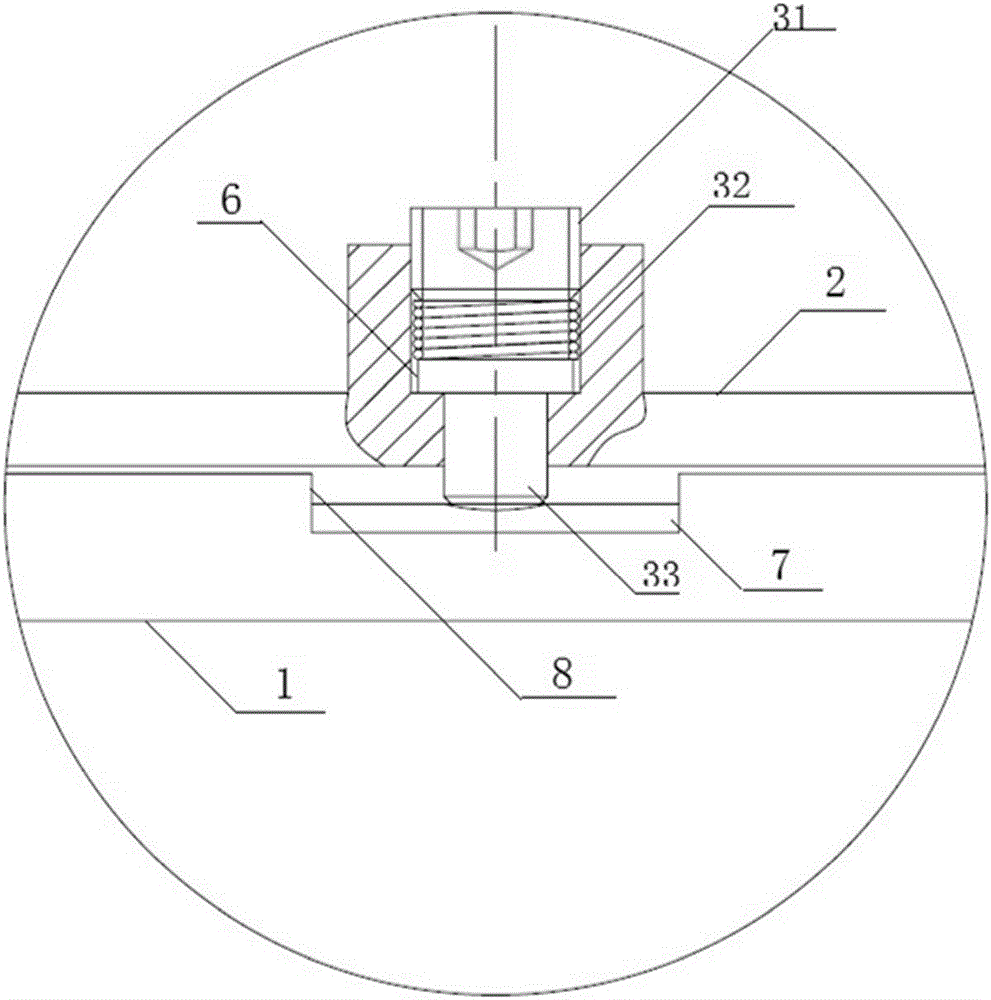

图2为本实用新型所述光伏双玻组件夹具的压紧组件的局剖视图；

图3、图4为本实用新型所述光伏双玻组件夹具三维视图。

图中各部件名称如下：1、底框，2、上框，3、压紧组件，4、承载框，5、螺栓，6、安装孔，7、双玻组件，8、放气口，31、调整螺钉，32、压力弹簧，33、压杆。

具体实施方式

下面通过附图对本发明技术方案进行详细说明，但是本发明的保护范围不局限于所述实施例。

实施例：一种光伏双玻组件夹具，包括用于放置和固定双玻组件的底框1、上框2以及用于压紧双玻组件的压紧组件3，底框1上设置有用于放置和定位双玻组件7的承载位，承载位的侧面均匀布置有若干放气口8，以便于双玻组件的在高压釜中加热时排出组件内的气泡。承载位采用为阶梯面结构，承载位侧面设置有U型缺口作为放气口；底框1与上框2的边角处设置有对应的螺栓连接孔，上框2、底框1通过螺栓5连接。压紧组件3包括调整螺钉31、压力弹簧32、压杆33；为使夹紧力分布均匀且便于调节，在上框2的上表面均匀布置若干压紧组件安装座4，压紧组件安装座4上设置有安装孔6，所述压杆33放置在安装孔6的底部，压力弹簧32放置于压杆33上，调整螺钉31的下部套入弹簧中，上部与安装孔34联接。作为一种优选方案，使安装孔6的上端为与调整螺钉31相配合的螺纹孔，下端为阶梯形通孔；压杆的横截面尺寸与安装孔的底部的阶梯形通孔一致，以避免因压杆的晃动而影响调整效。为保证压力调整效果，将压力弹簧32的长度设置为安装孔深度的1/2。

操作时由2名人员配合将底框1放置在设备上后，放上双玻组件，再将上框2合上，对夹具四周的连接孔用螺栓5进行轴紧，设置好压紧组件的预紧力，随后将组件放入高压釜设备即可；若在使用过程中双玻组件出现气泡等异常情况时，可调节调整螺钉31旋进距离，对双玻组件出现异常的区域进行压力调节。

如上所述，尽管参照特定的优选实施例已经表示和表述了本发明，但其不得解释为对本发明自身的限制。在不脱离所附权利要求定义的本发明的精神和范围前提下，可对其在形式上和细节上作出各种变化。
