一种简易制氮气机的制作方法

本实用新型是一种简易制氮气机，属于化工设备机械领域。

背景技术：

随着社会在科技、时代等方面的进步与发展，如电子、食品、热处理、化工、化学、医药等氮气应用领域，对氮气纯度的要求越来越高、流量越来越大。

现有技术公开了申请号为：201420201804.3的一种制氮气设备，包括：空气储气罐的一端通过连接管与仪表气储气罐连接在一起，空气储气罐的另一端和制氮设备通过连接管连接在一起，制氮设备和氮气储气罐通过连接管连接在一起，制氮设备有两个，两个制氮设备之间通过连接管连接在一起，粉尘精滤器的一端与制氮设备连接在一起，粉尘精滤器的另一端与氮气储气罐连接在一起。但现有的技术氮气的纯化效果差，设备可靠性低，水力增透抽采方式差，噪音大，结构复杂，不易制造，实用性差，防腐蚀差，保护不够完善，大大降低了使用寿命。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种简易制氮气机，以解决氮气的纯化效果差，设备可靠性低，水力增透抽采方式差，噪音大，结构复杂，不易制造，实用性差，防腐蚀差，保护不够完善，大大降低了使用寿命。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种简易制氮气机，其包括过滤器、空气压缩机、制冷压缩机、冷凝器、换热 器、蒸发器、热力膨胀阀、旁通阀、电加热器、中空纤维膜器、除氧器、干燥器、水泵、气瓶、储气罐Ⅰ、储气罐Ⅱ、排污阀、机架，所述过滤器与空气压缩机固定连接，所述制冷压缩机通过导管与空气压缩机固定连接，所述冷凝器与换热器固定装设在电机箱内，所述热力膨胀阀固定装设在导管上，所述旁通阀固定装设在储气罐Ⅱ旁，所述电加热器通过导管与中空纤维膜器固定连接，所述除氧器固定装设在中空纤维膜器前方，所述干燥器固定装设在电加热器下端，所述水泵固定装设在过滤器与空气压缩机的下方，所述气瓶与储气罐Ⅰ固定连接，所述储气罐Ⅱ通过导管与储气罐Ⅰ固定连接，所述排污阀与储气罐Ⅱ固定连接，所述机架固定装设在机身的下端。

进一步地，所述干燥器包括液料泵、喷雾器、一级旋风分离器和二级旋风分离器，所述液料泵与喷雾器固定连接，所述一级旋风分离器通过液料泵与二级旋风分离器固定连接。

进一步地，所述过滤器内部设有两层过滤网。

本实用新型的有益效果氮气的纯化效果高，提高了设备可靠性，水力增透抽采方式好，噪音小，结构简单，易于制造，具有很好的实用性，防腐耐用，保护完善，大大提高了使用寿命。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种简易制氮气机的结构示意图；

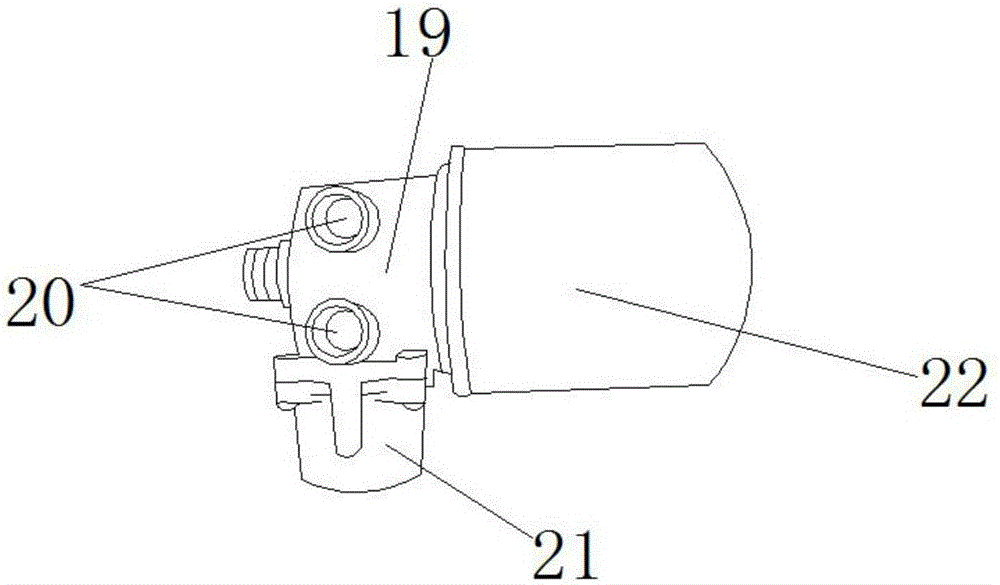

图2为本实用新型干燥器的结构示意图。

图中：1-过滤器、2-空气压缩机、3-制冷压缩机、4-冷凝器、5-换热器、6-蒸发器、7-热力膨胀阀、8-旁通阀、9-电加热器、10-中空纤维膜器、11-除氧器、12-干燥器、13-水泵、14-气瓶、15-储气罐Ⅰ、16-储气罐Ⅱ、17-排污阀、18-机架、19-液料泵、20-喷雾器、21-一级旋风分离器、22-二级旋风分离器。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种简易制氮气机，包括过滤器1、空气压缩机2、制冷压缩机3、冷凝器4、换热器5、蒸发器6、热力膨胀阀7、旁通阀8、电加热器9、中空纤维膜器10、除氧器11、干燥器12、水泵13、气瓶14、储气罐Ⅰ15、储气罐Ⅱ16、排污阀17、机架18，所述过滤器1与空气压缩机2固定连接，所述制冷压缩机3通过导管与空气压缩机2固定连接，所述冷凝器4与换热器5固定装设在电机箱内，所述热力膨胀阀7固定装设在导管上，所述旁通阀8固定装设在储气罐Ⅱ16旁，所述电加热器9通过导管与中空纤维膜器10固定连接，所述除氧器11固定装设在中空纤维膜器10前方，所述干燥器12固定装设在电加热器9下端，所述水泵13固定装设在过滤器1与空气压缩机2的下方，所述气瓶14与储气罐Ⅰ15固定连接，所述储气罐Ⅱ16通过导管与储气罐Ⅰ15固定连接，所述排污阀17与储气罐Ⅱ16固定连接，所述机架18固定装设在机身的下端，所述干燥器12包括液料泵19、喷雾器20、一级旋风分离器21和二级旋风分离器22，所述液料泵19与喷雾器20固定连接，所述 一级旋风分离器21通过液料泵19与二级旋风分离器22固定连接，所述过滤器1内部设有两层过滤网。

在进行使用时，水泵将水送入过滤器，经过过来后再由空气压缩机、制冷压缩机、冷凝器、换热器和蒸发器处理，经过处理后的水再由电加热器、中空纤维膜器、除氧器和干燥器，从而得到高纯度氮气，再通过输送装置输送到储气罐。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
