饲料级磷酸氢钙生产用化灰系统的制作方法

本实用新型涉及化灰装置的技术领域，更具体地说是涉及滚筒式化灰装置的技术领域。

背景技术：

饲料级磷酸氢钙常被用作饲料加工中磷、钙的补充剂，由于其中的磷钙比与动物骨骼中的磷钙比最为接近，并且能够全部溶于动物胃酸中，因此饲料级磷酸氢钙是目前国内外公认的最好的饲料矿物添加剂之一。目前，饲料级磷酸氢钙的工艺路线一般为：通过硫酸与磷矿粉反应萃取生成粗磷酸，然后将粗磷酸与碳酸钙进行中和反应制成肥料级磷酸氢钙，同时对粗磷酸进行除氟除杂制取精磷酸，再将精磷酸与石灰乳进行中和反应制成饲料级磷酸氢钙。生石灰与水反应生成石灰乳的过程，称为石灰的灰化。目前，饲料级磷酸氢钙生产企业一般使用石灰化灰机对石灰进行灰化，而目前常见的石灰化灰机多为滚筒式化灰机，导致石灰的灰化效果较差，灰化过程结束后从化灰机排出的杂质上还残留有部分石灰乳，而目前常见的做法是将该杂质直接丢弃，从而造成了极大的浪费，加大了企业的生产成本。

技术实现要素：

本实用新型的目的就是为了解决上述之不足而提供一种灰化效果好，可对杂质上残留的石灰乳进行回收利用，可有效避免浪费，十分节能环保，可大大降低生产成本的饲料级磷酸氢钙生产用化灰系统。

本实用新型为了解决上述技术问题而采用的技术解决方案如下：

饲料级磷酸氢钙生产用化灰系统，它包括有进料仓、化灰滚筒、第一托轮、第一电机和第一进水管，所述化灰滚筒上设置有第一环形导轨，化灰滚筒通过该第一环形导轨活动架置在第一托轮上，该化灰滚筒呈倾斜布置，所述化灰滚筒上还设置有第一环形齿圈，所述第一电机通过第一减速器与化灰滚筒的第一环形齿圈传动连接，在化灰滚筒的前端部和后端部分别开设有第一进料口和第一排料口，化灰滚筒的第一排料口处设置有第一锥形筛筒，所述第一进水管通过第一进料口与化灰滚筒内部相连通，所述进料仓与化灰滚筒的第一进料口相连通，它还包括有回收滚筒、第二托轮、第二电机、第二进水管、水槽和水泵，所述回收滚筒上设置有第二环形导轨，回收滚筒通过该第二环形导轨活动架置在第二托轮上，该回收滚筒呈倾斜布置，所述回收滚筒上还设置有第二环形齿圈，所述第二电机通过第二减速器与回收滚筒的第二环形齿圈传动连接，在回收滚筒的前端部和后端部分别开设有第二进料口和第二排料口，回收滚筒的第二排料口处设置有第二锥形筛筒，所述回收滚筒的第二进料口与第一锥形筛筒的后端部相连通，所述第二进水管位于第二锥形筛筒上方，所述水槽位于第二锥形筛筒下方，所述水泵上设置有进水口和出水口，该进水口与水槽内部相连通，出水口通过管道与化灰滚筒的第一进料口相连通。

所述进料仓通过第一振动进料斗与化灰滚筒的第一进料口相连通，所述第一振动进料斗由第一支架、第一弹簧、第一进料斗和第一振动电机构成，所述第一弹簧安装在第一支架上，第一进料斗呈倾斜状安装在第一弹簧上，所述第一振动电机安装在第一进料斗的底部，所述进料仓的底部设置有落料口，该落料口与第一进料斗相对应，第一进料斗的后端部通过第一进料口与化灰滚筒内部相连通。

所述回收滚筒的第二进料口通过第二振动进料斗与第一锥形筛筒的后端部相连通，所述第二振动进料斗由第二支架、第二弹簧、第二进料斗和第二振动电机构成，所述第二弹簧安装在第二支架上，第二进料斗呈倾斜状安装在第二弹簧上，所述第二振动电机安装在第二进料斗的底部，第一锥形筛筒的后端部与第二进料斗相对应，所述第二进料斗的后端部通过第二进料口与回收滚筒内部相连通。

所述化灰滚筒和回收滚筒前部的内壁上均分别设置有进料螺旋筋板，在其中部的内壁上均分别设置有抄板，在其后部的内壁上均分别设置有出料螺旋筋板，该出料螺旋筋板分别延伸至第一锥形筛筒和第二锥形筛筒内。

所述化灰滚筒的第一进料口和第一排料口处均分别设置有环形挡板。

本实用新型采用上述技术解决方案所能达到的有益效果是：通过设置回收滚筒，将从化灰滚筒排出的杂质送入回收滚筒内，使其进行充分反应，当杂质到达第二锥形筛筒处时，通过第二进水管送入净水对杂质进行冲洗，将杂质上残留的石灰乳冲洗至水槽内，由于该石灰乳浓度较低，不能直接作为生产用原料，因此通过水泵将水槽内的石灰乳重新送入化灰滚筒内参与生石灰的灰化反应，从而对杂质中的石灰乳进行彻底的回收利用，有效避免了浪费，大大降低了生产成本。

附图说明

图1为本实用新型的结构示意图；

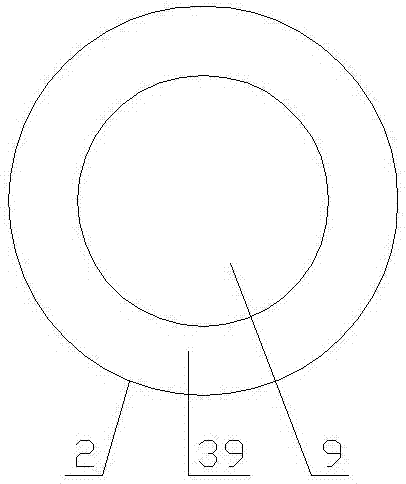

图2为化灰滚筒第一进料口的结构示意图。
