一种覆膜沼气池的压覆装置的制作方法

本实用新型涉及一种覆膜沼气池领域，特别涉及一种覆膜沼气池的压覆装置。

背景技术：

随着生活水平的提高，生活垃圾的产生量与日俱增，垃圾的处理是令人头痛的一个难题，常见的做法是将垃圾集中收集后送往堆填区进行填埋处理，或者是用焚化炉焚化，但两者都会制造环境保护的问题。

为了解决这个难题，一种将垃圾填埋、然后利用垃圾产生沼气进行发电的技术应运而生。

具体的原理如下：城市垃圾中的有机物在厌氧的情况下发酵会产生大量的沼气，其主要成分是甲烷和二氧化碳，是一种理想的发电气体燃料，利用垃圾填埋沼气发电，作为一种新型的绿色的电力来源，可以使垃圾变废为宝，走垃圾资源化道路。

现有的技术可参考申请号为201320431564.1的中国专利，该专利公开了一种垃圾填埋场沼气的收集系统，该垃圾填埋场沼气的收集系统包括分区布置在垃圾填埋场已完成填埋区的收集系统，收集系统包括多条沿大致水平方向布置的高密度聚乙烯穿孔管和大致沿竖直方向设置的沼气收集主管，垃圾填埋堆顶部覆盖有高密度聚乙烯土工膜，高密度聚乙烯穿孔管位于高密度聚乙烯膜的下方，沼气收集主管穿过高密度聚乙烯土工膜并与外部的沼气储存装置或设备相连。

该垃圾填埋场沼气的收集系统的具体过程如下：管道敷设并连接好后，在垃圾填埋堆体的上方覆盖高密度聚乙烯土工膜，用来防止垃圾填埋堆体产生的沼气直排入大气中，同时保证在垃圾填埋堆体的上方形成高密度的沼气聚集区，以便于后续的沼气收集；管道敷设和高密度聚乙烯土工膜覆盖好后，垃圾填埋堆体通过自身厌氧发酵产生沼气，沼气在垃圾堆体中自然上升，达到垃圾堆体的顶部后在高密度聚乙烯土工膜的封闭下，不断在垃圾填埋堆体的顶部累积，随着沼气浓度的不断升高，最后通过密布的高密度聚乙烯穿孔管收集并进入沼气收集主管中。

当前一次填埋的垃圾已经产生完沼气后，需要将新的垃圾填埋进填埋堆中，需要将土工膜卷起后进行填埋，所以只需要将土工膜覆盖在填埋堆上，将四周用砂石等压覆封闭。

位于中间的部分容易被风刮起，土工膜被刮起后容易损坏影响使用，所以或者位于中间的部分用重物进行压覆。

但是现有的重物一般为石块或者沙袋，工作人员需要一个一个的将石块或者沙袋放置在土工膜上；在需要将土工膜卷起时，又要一个一个的将石块或者沙袋取走，很不方便。

技术实现要素：

本实用新型的目的是提供一种对土工膜上的压覆物集中收卷和放置的覆膜沼气池的压覆装置。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种覆膜沼气池的压覆装置，包括压覆软管和多个与压覆软管连通的水袋，注水后压覆软管及水袋压覆在土工膜的表面上，压覆软管的一端设置有用于将排水后的压覆软管收起的收卷装置。

通过采用以上技术方案，土工膜覆盖在填埋堆以后，需要对土工膜的上表面进行压覆时，将水注入压覆软管水流流过压覆软管，由于压覆软管和水袋连通，水流也流过水袋，当所有水袋均装满水后结束进水；装入水的水袋以及压覆水管均具有一定的质量，多个水袋以及压覆软管可以对土工膜起到良好的压覆作用，避免了土工膜被风刮起而损坏，导致产生的沼气会从破损处泄漏，保证了沼气的收集量；在需要将新的垃圾填入填埋池时，将压覆软管以及水袋内的水抽干，通过收卷装置将压覆软袋以及水袋从一端进行收卷即可，避免了单独的对压覆物进行收卷；在填埋结束，将土工膜覆盖结束后，将压覆软管以及水袋一同铺设在土工膜上，然后重新充满水即可，避免了单独的将压覆物铺设在土工膜上，实现了集中放置压覆物的目的。

较佳的，压覆软管与水袋可拆卸固定连接。

通过采用以上技术方案，在水袋出现损坏时，可以仅将损坏的水袋从压覆水袋上拆卸下来进行更换，将更换后的新水袋直接与压覆软管固定连接在一起即可，避免了个别的水袋损坏时需要维修整个水管，方便快捷。

较佳的，所述压覆软管的侧壁固定连接有与压覆软管连通的母固定件，水袋的进水口固定连接有子固定件，子固定件与母固定件通过螺纹连接将水袋与压覆软管固定。

通过采用以上技术方案，子固定件与母固定件通过螺纹连接，实现了水袋与压覆软管的可拆卸固定连接；在个别水袋出现损坏时，只需要将水袋从压覆软管上拧下来，将新的水袋与压覆软管通过螺纹连接固定在一起即可；螺纹连接相对于直接子固定件和母固定件插接在一起更稳定，气密性更好。

较佳的，所述水袋交错分布在压覆软管的两侧。

通过采用以上技术方案，在充满水后，两侧的水袋均可以对土工膜起到压覆作用；此外，水袋交错分布，对土工膜起到压覆作用的同时，可以减少水袋的数量，节约成本。

较佳的，所述收卷装置包括收料辊和驱动收料辊转动的电机。

通过采用以上技术方案，在需要对压覆软管进行收卷时，将压覆抽干水以后的压覆软管的一端缠绕在收料辊上，启动电机，调整好转速，控制导辊缓慢转动，将压覆软管和水袋一同收卷在收料辊上，实现了对压覆装置进行集中收卷的目的，解除了压覆软管和水袋对土工膜的压覆作用，避免在收起和铺设土工膜时造成障碍。

较佳的，压覆软管的一端缠绕在收料辊上，另一端连接有水泵。

通过采用以上技术方案，缠绕在收料辊上，避免了每一次收卷时都需要将压覆软管缠绕在收料辊上，便于收卷压覆软管的进行，水泵连接在远离收料辊的一端，便于对压覆软管和水袋内进行注水，避免了从收卷装置的一端进水对收卷工作造成障碍。

较佳的，所述压覆软管远离收卷装置的一端固定连接有管端连接件，压覆软管通过管端连接件与水泵固定连接，水泵的出水口一端的管道上设置有阀门。

通过采用以上技术方案，压覆软管与水泵通过管件连接件连接，牢固且方便拆装；将压覆软管和水泵连接完毕后，将压覆软管和水袋注满水后，关闭阀门，避免了压覆软管和水袋内的水泄露，保证压覆软管和水袋内水量充足，进而起到良好的压覆作用。

较佳的，土工膜远离收卷装置的一端架设有导向装置，导向装置包括导向绳、导辊和控制导辊转动的电机，导向绳的一端缠绕在导辊上，另一端与管端连接件的边缘固定连接，收卷压覆软管时，导向绳沿收卷的方向运动。

通过采用以上技术方案，由于填埋池面积较大，所以压覆软管长度较长，在收卷的过程中，导向绳始终与压覆软管的一端连接，而且沿着收卷的方向移动，可以避免在收卷过程中，压覆软管会偏离收卷方向太多而影响收卷工作的进行；此外，在对压覆软管和水袋进行铺设时，电机转动，带动导辊转动，使导向绳沿远离收卷装置的方向运动，导向绳运动可以将压覆软管沿铺设的方向（即远离收卷装置的方向）运动，避免了工作人员直接用手将压覆软管和水袋拉向远离收卷装置的一端，便于对压覆软管和水袋的集中收卷和铺设工作。

较佳的，所述管段连接件为法兰，法兰包括水泵的出水口一端固定连接的第一法兰和压覆软管靠近水泵的一端连接的第二法兰，第二法兰与第一法兰相适配，并通过螺栓固定，第一法兰与第二法兰之间设置有密封件。

通过采用以上技术方案，通过第一法兰和第二法兰相配合，通过螺栓锁紧，实现了压覆软管与水泵的连接，密封件的设置，保证了水泵出水口处的气密性。

综上所述，本实用新型具有以下有益效果：实现了对压覆装置进行集中铺设或者收卷的效果；起到了良好的压覆作用；装置气密性好。

附图说明

图1是实施例1的整体结构示意图；

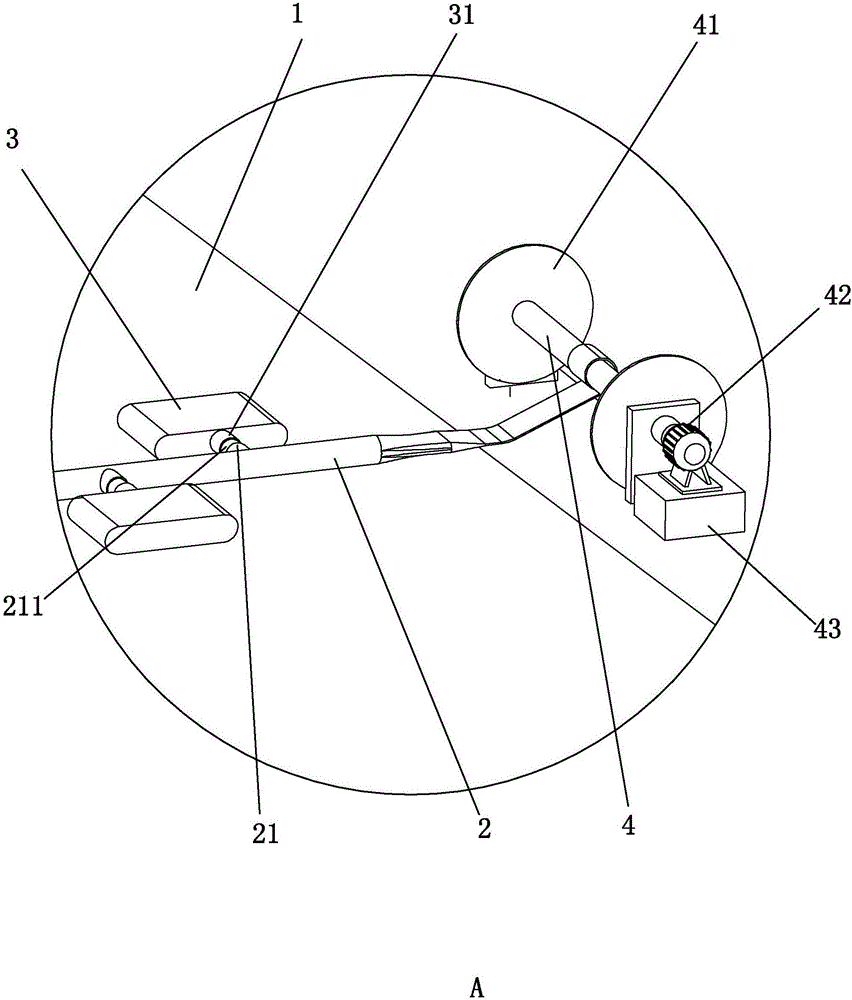

图2是图1中A部的放大示意图；

图3是图1中B部的放大示意图；

图4是实施例2的结构示意图。

图中，1、土工膜；2、压覆软管；21、中间管；211、母固定件；22、第二法兰；221、连接杆；2211、限位盘；3、水袋；31、子固定件；4、收料辊；41、圆盘；42、电机；43、底座；5、水泵；51、出水管道；511、手轮；52、第一法兰；6、导辊；61、分隔板；7、导向绳。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：一种覆膜沼气池的压覆装置，如图1所示，由于垃圾填埋池面积较大，所以覆膜沼气池的压覆装置为多个，图中仅以三个为例进行介绍。

一种覆膜沼气池的压覆装置，包括压覆软管2和多个与压覆软管2连通的水袋3。结合图2，水袋3的进水口处连接有子固定件31，子固定件31为空心的圆柱形，子固定件31靠近压覆软管2一端的内壁设置有内螺纹。

压覆软管2的侧壁向外凸出形成有中间管21，中间管21远离压覆软管2的一端固接有母固定件211，母固定件211与压覆软管2连通，母固定件211的外壁设有与内螺纹相配合的外螺纹，内螺纹与外螺纹相配合将水袋3固定在压覆软管2的侧壁上。

回看图1，水袋3为多个，而且交错分布在压覆软管2的两侧。

结合图2，压覆软管2的右端架设有收卷装置，收卷装置包括收料辊4和控制收料辊4转动的电机42。收料辊4的两端固定连接有圆盘41。圆盘41的直径大于收料辊4的直径。收料辊4穿过圆盘41的一端与电机42连接，电机42的底部设置有长方体的底座43。

压覆软管2的右端的一部分缠绕在收料辊4的外表面上。

结合图3，压覆软管2的左端通过管端连接件连接有水泵5，水泵5靠近压覆软管2的一端为出水管道51，出水管道51的右端为出水口，管端连接件为法兰，法兰包括固接在压覆软管2左端的第二法兰22和固接在出水口外侧的第一法兰52，第一法兰52与第二法兰22相配合，并且通过螺栓固定，进而实现了压覆软管2与水泵5的连接。

第一法兰52与第二法兰22之间架设有密封件，可以保证水泵5出水口处的密闭性。

第一法兰52与水泵5之间的管道内部设置有阀门，阀门的一端连接手轮511，旋转手轮511可以控制阀门的打开或者关闭。

具体过程：打开阀门，启动水泵5，水流流过压覆软管2和水袋3，将水袋3和压覆软管2注满水后，关闭阀门，此时，水袋3和压覆软管2由于注入的水流而鼓起，与土工膜1的上表面相抵接，对土工膜1起到压覆作用。

在进行新一次的垃圾填埋时，需要将土工膜1从填埋池上移走，将第一法兰52与第二法兰22分离，从压覆软管2进水的一端将水抽干，使压覆软管2和水袋3里的水抽干，启动电机42，带动收料辊4转动，压覆软管2和水袋3内部的水已经抽干，在收料辊4的带动下，一层一层的被收卷在收料辊4上，实现了将压覆装置的集中收卷；收卷时，工作人员在收料辊4的两侧进行辅助，将水袋3舒展，使得水袋3和压覆软管2更有层次的收卷在收料辊4上；重新铺设好土工膜1后，需要进行压覆时，将收卷在收料辊4上的压覆软管2和水袋3沿着一端拉出，同样，在进行压覆软管2和水袋3的铺设时，工作人员可以进行辅助，使得水袋3更加舒展地铺设在土工膜1上，进行注水即可。

收料辊4两端的圆盘41可以对压覆软管2和水袋3起到一定的限制作用，避免压覆软管2和水袋3从收料辊4上脱离。

个别的水袋3损坏时，由于子固定件31与母固定件211通过螺纹连接，所以，直接将损坏的水袋3从压覆软管2上拆卸下来，更换成新的水袋3即可，简单、方便。

实施例2，结合图4，与实施例1不同的是，土工膜1远离收卷装置的一端架设有导向装置，导向装置为收卷过程或者铺设过程起到导向作用，可以避免压覆软管2偏离收卷或者铺设的方向太多而影响收卷或者铺设工作的进行。导向装置包括导向绳7、导辊6和控制导辊6转动的电机42，电机42架设在导辊6的一端并可以驱动导辊6转动。

导向绳7为两根，（当然，导向绳7可以为若干根，本实施例以两根为例进行介绍），导向绳7远离收卷装置的一端缠绕在导辊6上，导辊6的中间位置固定有与导辊6同轴的分隔板61，分隔板61将两根导向绳7分离在不同的区域上，可以避免两根导向绳7交缠在一起而影响使用。

第二法兰22的外壁向外凸出形成有连接杆221，导向绳7靠近收卷装置的一端固定在连接杆221上，连接杆221远离压覆软管2的端部通过螺纹连接有限位盘2211，可以避免固定在连接杆221上的导向绳7从连接杆221的两端脱落而影响使用。

收卷压覆软管2时，启动电机42，电机42转动带动导辊6转动，从而带动导向绳7沿收卷的方向（即靠近收料辊4的方向）运动；相反，在铺设压覆软管2和水袋3时，使电机42带动导辊6反转，从而带动导向绳7沿远离收料辊4的方向运动。

方便了收卷工作或者铺设工作的进行。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
