一种氧气乙炔运输车的制作方法

本发明涉及一种氧气乙炔运输车，尤其涉及一种可通过起吊架一次性吊运气焊设备运输机具的运输车。

背景技术：

建筑施工中，氧气、乙炔是我们经常使用到的两种气体。瓶装的氧气、乙炔运至现场在使用过程中通常会出现下面几种错误的做法：

1、在水平运输时将氧气瓶、乙炔瓶同时装在一辆手推车上运输或者直接将氧气瓶、乙炔瓶躺倒在地上推滚至施工地点。

2、在垂直运输过程中将氧气瓶、乙炔瓶同时放在钢筋笼内吊运或者直接将氧气瓶、乙炔瓶吊运。

3、在作业时受太阳直接照射，温度过高。

4、在使用时为了省力将气瓶运至施工地点时直接使用，不按照操作规程规定明火使用距离15m、瓶体距离10m的规定操作。

这样做不仅违反了氧气、乙炔使用的操作规程，在运输和使用过程中造成了严重的安全隐患；而且焊制的钢筋笼不能重复利用，浪费了材料；工人在搬运、使用气瓶时降低了工作效率。在施工中也有将氧气瓶、乙炔瓶分放在两辆小车上的，但焊制的小车还是存在很多缺限；而且吊运气焊工具往往需要制作专门的吊运工具，吊运时需要装卸、加固，十分麻烦。

因此，针对以上不足，本发明急需提供一种氧气乙炔运输车。

技术实现要素：

本发明的目的在于：一种氧气乙炔运输车，该运输车可通过起吊架实现了一次性吊运气焊设备运输机具的目的。

本发明提供了下述方案：

一种氧气乙炔运输车，包括车体，所述车体包括托架、挡板和隔板，所述挡板连接于所述托架顶部边缘，所述隔板均匀分布在所述托架上；所述车体通过轴承连接一车轮，所述车体一侧设有推柄，可通过推柄使推车移动，所述车体前后端均设有起吊架，所述起吊架由一组杆端设有吊耳的成直角连接的前侧吊杆和后侧吊杆组成，所述前侧吊杆与所述后侧吊杆之间焊接有扶手；所述车体设有安全扣和安全绳，所述安全扣均匀分布于所述隔板上，各所述隔板设有至少两个所述安全扣；所述安全绳均匀分布于所述隔板和两侧所述挡板上，与所述安全扣数量对应。

进一步地，所述车体上设有支撑杆，所述支撑杆连接于所述托架底部边缘，位于所述推柄对立一侧。

进一步地，所述车体上端设有遮阳盖板，所述遮阳盖板连接于所述挡板和所述隔板的顶部。

进一步地，所述起吊架焊接连接在所述车体中部，所述遮阳盖板覆盖在所述扶手上，所述遮阳盖板一侧与所述扶手铰接连接，另一侧与所述扶手固定连接，所述起吊架底部固定在所述车轮上。

进一步地，所述挡板数量为至少3块，相互连呈“凹”型固定于托架顶部边缘。

进一步地，所述车体上还设有弹簧环，所述弹簧环连接于所述托架底部，用于固定所述支撑杆。

本发明与现有技术相比具有以下的优点：

1、本发明采用起吊架的设计，可直接吊运，使用时，起吊架的四个吊耳可通过钢丝绳吊挂在起重机的吊钩上，起吊架的后侧吊杆还可用于缠绕气割用的橡胶软管，本发明安全、实用、美观，实现了气焊设备运输机具的一次性吊运，节约了一般吊运过程中须专门设备吊运的过程，气焊作业的效率得到了提高，于无形中降低了施工成本。

2、本发明采用安全绳和安全扣的设计，使用时，工作人员通过推柄将运输车推送道乙炔气体平台旁，将乙炔气体瓶依次平移到托架上的隔板之间，并用安全绳固定在安全扣上保护乙炔气瓶，可有效预防乙炔气瓶在运输过程中滚落或大幅晃动，增加了运输的安全性；支撑杆的设计有益于人员在移动乙炔气瓶的同时固定运输车，增加了运输车的稳定性并且减少了人员的工作量；遮阳盖板的设计可有效保护在强光照射下运输的气体瓶；该装置提高了工作效率又规范了操作方法，消除了安全隐患，而且小车能够重复利用节约了材料降低了成本。

附图说明

图1为本发明的氧气乙炔运输车的结构示意图；

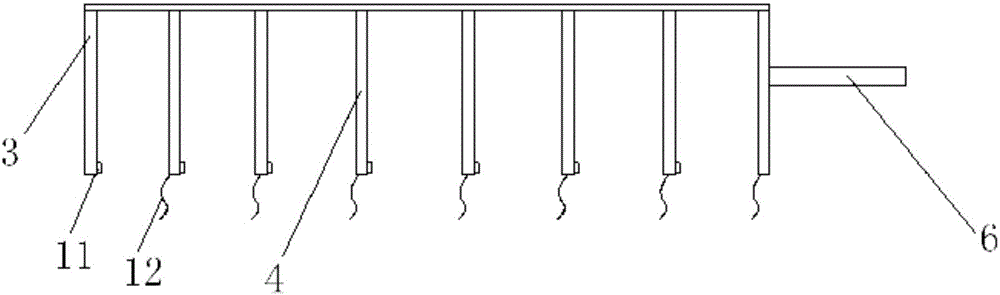

图2为本发明中车体的俯视图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一

参见图1、图2所示，本发明的一种氧气乙炔运输车，包括车体1，所述车体包括托架2、挡板3和隔板4，所述挡板连接于所述托架顶部边缘，所述隔板均匀分布在所述托架上；所述车体通过轴承16连接一车轮5，所述车体一侧设有推柄6，可通过推柄使推车移动，所述车体前后端均设有起吊架7，所述起吊架由一组杆端设有吊耳17的成直角连接的前侧吊杆8和后侧吊杆9组成，所述前侧吊杆与所述后侧吊杆之间焊接有扶手10；所述车体上设有安全扣11和安全绳12，所述安全扣均匀分布于所述隔板上，各所述隔板设有至少两个所述安全扣；所述安全绳均匀分布于所述隔板和两侧所述挡板上，与所述安全扣数量对应。

本发明采用起吊架的设计，可直接吊运，使用时，起吊架的四个吊耳可通过钢丝绳吊挂在起重机的吊钩上，起吊架的后侧吊杆还可用于缠绕气割用的橡胶软管，本发明安全、实用、美观，实现了气焊设备运输机具的一次性吊运，节约了一般吊运过程中须专门设备吊运的过程，气焊作业的效率得到了提高，于无形中降低了施工成本。

本实施例中所述车体上设有支撑杆13，所述支撑杆连接于所述托架底部边缘，位于所述推柄对立一侧；所述车体上端设有遮阳盖板14，所述遮阳盖板连接于所述挡板和所述隔板的顶部；所述起吊架焊接连接在所述车体中部，所述遮阳盖板覆盖在所述扶手上，所述遮阳盖板一侧与所述扶手铰接连接，另一侧与所述扶手固定连接，所述起吊架底部固定在所述车轮上；所述挡板数量为至少3块，相互连呈“凹”型固定于托架顶部边缘；所述车体上还设有弹簧环15，所述弹簧环连接于所述托架底部，用于固定所述支撑杆。本发明中挡板相连呈“凹”型设计，“凹”型开口处便于乙炔气瓶平移放置，有益于减少人员工作量；遮阳盖板一侧与扶手铰接连接，另一侧与扶手通过锁扣固定连接或通过螺纹固定连接等。

本发明采用安全绳和安全扣的设计，使用时，工作人员通过推柄将运输车推送道乙炔气体平台旁，将乙炔气体瓶依次平移到托架上的隔板之间，并用安全绳固定在安全扣上保护乙炔气瓶，可有效预防乙炔气瓶在运输过程中滚落或大幅晃动，增加了运输的安全性；支撑杆的设计有益于人员在移动乙炔气瓶的同时固定运输车，增加了运输车的稳定性并且减少了人员的工作量；遮阳盖板的设计可有效保护在强光照射下运输的气体瓶；该装置提高了工作效率又规范了操作方法，消除了安全隐患，而且小车能够重复利用节约了材料降低了成本。

具体工作过程：

根据建筑工程的相关规范，气焊作业时，氧气瓶和乙炔瓶应相隔一定距离放置，本产品既可以适应氧气瓶的放置、又可以适应乙炔瓶的放置；使用时，工作人员通过推柄将运输车推送道乙炔气体平台旁，将乙炔气体瓶依次平移到托架上的隔板之间，并用安全绳固定在安全扣上保护乙炔气瓶，当运输车上所有的空间都放置乙炔气瓶后，另一工作人员可将支撑杆抬起固定于托架底部的弹簧环中，再通过推柄推动运输车；当要吊运气焊工具时，将起吊架的四个吊耳通过钢丝绳吊挂在起重机的吊钩上，起吊架的后侧吊杆还可用于缠绕气割用的橡胶软管，然后通过起重机将气焊工具运到需要工作的地方。
