一种起重运输装置的制作方法

本发明属于建筑施工吊运装置技术领域，具体涉及一种起重运输装置。

背景技术：

当今社会快速发展，国家对基础设施建设尤为重视，在施工过程中不可避免的会产生各种块材的搬运工作，其中小型构件(如地沟盖板、花岗岩路缘石等)在其中占有很大比重；在日常施工中往往采用起重机或者人力进行吊运，但是这样既不经济又损耗人力。

技术实现要素：

本发明的目的是解决建筑施工工地的小型构件采用起重机或者人力进行吊运存在既不经济又损耗人力的技术问题，提供一种起重运输装置。

为解决上述技术问题，本发明采用的技术方案为：

一种起重运输装置，包括由起重杆、支撑架、两个车轮组成的运输机构和由拉力绳、剪刀夹持钳组成的吊运机构，所述起重杆的前部设在支撑架上端的一个支点上，两个车轮分别设在支撑架下端的两侧；拉力绳穿过起重杆前端的吊运孔，且使拉力绳的两个端头分别与剪刀夹持钳的两个剪柄连接。

所述起重运输装置还包括设置在起重杆尾部的手持部，方便操作起重运输装置。

所述支撑架为三角架，有利于整个起重运输装置的稳固。

本发明采用双车轮、φ100钢管杠杆及剪刀夹持钳三部分构件组成，形成稳定系统，具有安全可靠、结构简单、制作安装方便、方便施工、节省人力施工时间、使用范围广等优点。

附图说明

图1是本发明的侧视图；

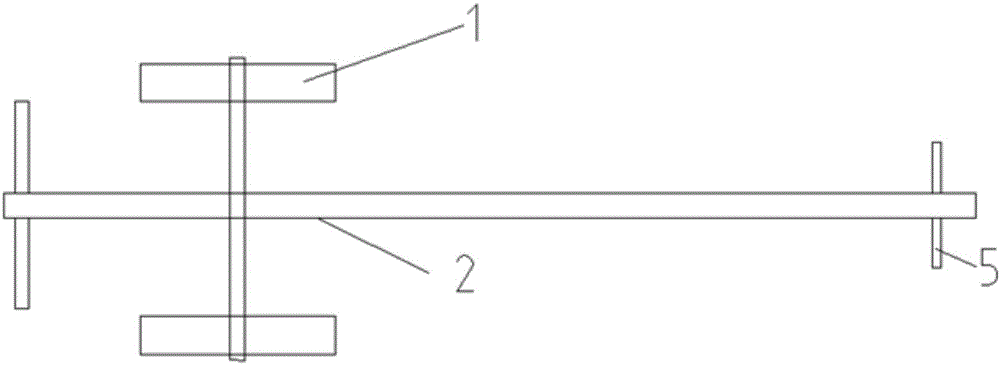

图2是图1的俯视图；

图3是图1的左视图。

具体实施方式

如图1-3所示，本实施例中的一种起重运输装置，包括由起重杆2、三角型支撑架3、两个车轮1组成的运输机构和由拉力绳7、剪刀夹持钳6组成的吊运机构，所述起重杆2的前部设在三角型支撑架(3)上端的支点上，两个车轮1分别设在三角型支撑架3下端的两侧；拉力绳7穿过起重杆2前端的吊运孔4，且使拉力绳7的两个端头分别与剪刀夹持钳6的两个剪柄连接。

所述起重运输装置还包括设置在起重杆2尾部的手持部5。

吊运时，操作人员先使用吊运装置对小型构件进行吊装，使用剪刀夹持钳夹紧连接小型构件，固定完成后，利用杠杆原理吊起小型构件(离地面约200mm)，最后使用运输装置搬运到指定地点安装。本新型结构简单、操作维修方便简单、节省人力。
