一种多功能便携式车座罩的制作方法

本实用新型涉及一种多功能便携式车座罩。

背景技术：

现有的自行车、摩托车车座本身没有防湿和防晒功能。在炎热的夏天或雨、雪天，暴露在露天的自行车或摩托车车座会产生烫人的温度或留存有相当数量的雨水和雪水，尤其是当车座比较陈旧、车座外皮龟裂的情况下，渗入车座的雨、雪水在短时间内根本无法去除，给骑车人造成相当的不便。

市场上现有的自行车、摩托车防雨防晒车座罩实际上就是用防雨防晒材料制成的车座套，使用时需要将其套到车座上后捆于车座上固定，不能提供折叠收纳车座套时所需的约束力，也没有任何悬挂，不使用时需要另外的收纳空间。

技术实现要素：

本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种多功能便携式车座罩，结构简单，使用方便，避免车座受到雨淋和暴晒。

为了解决上述技术问题，本实用新型的技术方案是：一种多功能便携式车座罩，包括一用防水防晒材料制作的罩体，该罩体用于罩住非机动车的车座，所述罩体前后端均设置有曲面薄钢带，以使罩体罩住车座并弯曲曲面薄钢带时，曲面薄钢带带着罩体扣紧并贴附在车座上，罩体取下并再次弯曲曲面薄钢带弯时，带动罩体卷成一团，该罩体处于展开状态时，所述曲面薄钢带的轴线呈直线状，所述罩体前端还设置有松紧带，所述罩体后部设置有环形链条，所述链条上设置有圆环。

进一步的，所述曲面薄钢带均通过铆钉与罩体相连接，所述松紧带的两端缝在罩体上。

罩体用如高密度PG布或PVC防雨防晒布制成，利用薄钢带受横向力作用后可以弯曲、再次受反向横向力作用后可以伸直的特点，实现使用时对车座罩的快捷固定、不使用时的快速拆卸。当薄钢带处于弯曲状态时，还可提供折叠收纳罩体所需的约束力。

与现有技术相比，本实用新型具有以下有益效果：本装置制作工艺简单，安装、拆卸、收纳和携带方便，坚固耐用的特点，避免车座受到雨淋和暴晒。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为本实用新型实施例的构造示意图。

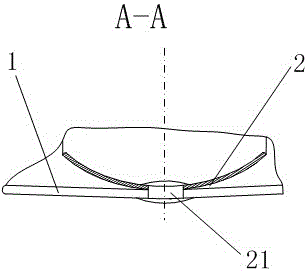

图2为图1中A-A剖视图。

图3为图1中B-B剖视图。

图中：1-罩体，2-后端的曲面薄钢带，21-铆钉，3-前端曲面薄钢带，4-松紧带，5-链条，6-圆环。

具体实施方式

实施例一：如图1~3所示，一种多功能便携式车座罩，包括一用防水防晒材料制作的罩体1，该罩体1用于罩住非机动车的车座，所述罩体前端设置有曲面薄钢带3，其后端也设置有曲面薄钢带2，以使罩体罩住车座并弯曲曲面薄钢带时，曲面薄钢带带着罩体扣紧并贴附在车座上，罩体取下并再次弯曲曲面薄钢带弯时，带动罩体卷成一团，该罩体处于展开状态时，所述曲面薄钢带的轴线呈直线状，所述罩体前端还设置有松紧带4，所述罩体后部设置有环形链条5，所述链条上设置有圆环6。

本实施例中，所述曲面薄钢带均通过铆钉21与罩体相连接，所述松紧带的两端缝在罩体上。

罩体通过链条悬挂于车座下方，或将软锁穿入圆环中与自行车车锁相连。使用时，将弯曲的薄钢带伸直，打开罩体，将车座头部穿入罩体下方缝制的松紧带和罩体中间，并覆盖于车座上。在薄钢带两端施力下压，薄钢带弯曲后将罩体箍紧于车座上；不使用时，将弯曲的薄钢带伸直，取下罩体，再次弯曲薄钢带，将罩体卷曲折叠为很小的体积后悬于车座下方或自行车锁上。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
