一种表演车把立的制作方法

本实用新型属于自行车配件技术领域，尤其涉及一种表演车把立。

背景技术：

表演车是一种用于表演的自行车，主要有小轮车(BMX)和攀爬自行车等，表演车在表演者的控制下可以完成各种高难度表演，如平地花式、街道花式或半管道花式等，由于动作难度较高，表演过程存在一定的危险性。现有的表演车，把立结构单一，当表演过程中出现翻车等危险情况时，表演车上没有对表演者进行保护的保护措施。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供一种表演车把立，该表演车把立通过设置安全气囊室，可以在表演过程中发生翻车等危险时，对表演者提供保护，同时把立上表面设置的微型摄像机可以记录表演者的表演过程，有利于表演者表演技能的提高，对于表演车的产品技术进步有着十分重要的意义。

本实用新型解决其技术问题所采用的技术方案是：

一种表演车把立，包括把立，所述把立一端设有竖直贯通的立管安装通孔，所述把立另一端设有水平贯通的把横安装通孔，所述把立中间内部设有容置空腔，所述容置空腔内设有安全气囊室、控制器、存储器和蓄电池，所述安全气囊室顶部设有导向板和开口，所述安全气囊室内设有安全气囊和气体发生器，所述安全气囊的进气口与气体发生器的出气口相连接，所述把立上表面设有报警器和微型摄像机，所述气体发生器、存储器、报警器和微型摄像机均与控制器电连接，所述控制器与蓄电池电连接；

还包括位于表演车把手上的碰撞传感器，所述碰撞传感器与控制器电连接。

进一步的，所述立管安装通孔开口的一侧沿上下方向设有两对连接耳，每对所述连接耳分别通过螺栓相连接。

进一步的，所述把横安装通孔为分体式结构，包括第一连接块和位于把立上第二连接块。

进一步的，所述第一连接块上设有第一连接耳，所述第二连接块上设有第二连接耳，所述第一连接耳和第二连接耳通过螺栓相连。

进一步的，所述第一连接耳和第二连接耳有四对，其中两对位于把横安装通孔上方，另外两对位于把横安装通孔下方。

进一步的，所述安全气囊的展开形状为U形。

进一步的，所述开口上方设有防尘网，所述安全气囊在打开时能够冲破所述防尘网。

进一步的，所述微型摄像机有两台，且在把立上表面沿径向均匀设置。

该表演车把立上设有安全气囊室，在表演过程中发生翻车等危险时，表演车倒地，位于表演车把手上的碰撞传感器将信号传递给控制器，控制器控制气体发生器对安全气囊进行充气，安全气囊充满气体后从安全气囊室上方开口冲出，并展开成U形，对表演者的头部进行保护；把立上表面设有微型摄像机，可以对表演者的表演过程进行记录，经控制器处理后将信号储存在存储器中，表演者可以根据存储器记录的表演过程，总结表演经验和不足，提高表演技能。

与现有技术相比，本实用新型产生的有益效果是：该表演车把立通过设置安全气囊室，可以在表演过程中发生翻车等危险时，对表演者提供保护，同时把立上表面设置的微型摄像机可以记录表演者的表演过程，有利于表演者表演技能的提高，对于表演车的产品技术进步有着十分重要的意义。

附图说明

下面结合附图对本实用新型进一步说明：

图1为本实用新型的主视图；

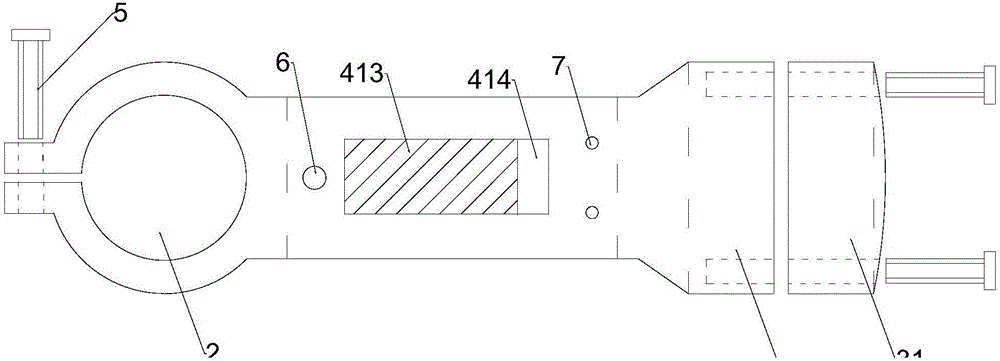

图2为本实用新型的俯视图。

其中：1.把立，2.立管安装通孔，21.连接耳，3.把横安装通孔，31.第一连接块，311.第一连接耳，32.第二连接块，321.第二连接耳，4.容置空腔，41.安全气囊室，411.安全气囊，412.气体发生器，413.导向板，414.开口，42.控制器，43.存储器，5.螺栓，6.报警器，7.微型摄像机。

具体实施方式

下面结合实施例对本实用新型做进一步说明：

如图1-2所示，本实用新型提供的一种表演车把立，包括把立1，所述把立 1一端设有竖直贯通的立管安装通孔2，所述把立1另一端设有水平贯通的把横安装通孔3，所述把立1中间内部设有容置空腔4，所述容置空腔4内设有安全气囊室41、控制器42、存储器43和蓄电池，所述安全气囊室41顶部设有导向板413和开口414，所述安全气囊室41内设有安全气囊411和气体发生器412，所述安全气囊411的进气口与气体发生器412的出气口相连接，所述把立1上表面设有报警器6和微型摄像机7，所述气体发生器412、存储器43、报警器6和微型摄像机7均与控制器42电连接，所述控制器42与蓄电池电连接；

还包括位于表演车把手上的碰撞传感器，所述碰撞传感器与控制器42电连接。

所述立管安装通孔2开口的一侧沿上下方向设有两对连接耳21，每对所述连接耳21分别通过螺栓5相连接。

所述把横安装通孔3为分体式结构，包括第一连接块31和位于把立上第二连接块32。

所述第一连接块31上设有第一连接耳311，所述第二连接块32上设有第二连接耳321，所述第一连接耳311和第二连接耳321通过螺栓5相连。

所述第一连接耳311和第二连接耳321有四对，其中两对位于把横安装通孔3上方，另外两对位于把横安装通孔3下方。

所述安全气囊411的展开形状为U形。

所述开口414上方设有防尘网，所述安全气囊411在打开时能够冲破所述防尘网。

所述微型摄像机7有两台，且在把立1上表面沿径向均匀设置。

该表演车把立上设有安全气囊室41，在表演过程中发生翻车等危险时，表演车倒地，位于表演车把手上的碰撞传感器将信号传递给控制器42，控制器42控制气体发生器412对安全气囊411进行充气，安全气囊411充满气体后从安全气囊室41上方开口414冲出，并展开成U形，对表演者的头部进行保护；把立1上表面设有微型摄像机7，可以对表演者的表演过程进行记录，经控制器42处理后将信号储存在存储器43中，表演者可以根据存储器43记录的表演过程，总结表演经验和不足，提高表演技能。

该表演车把立通过设置安全气囊室41，可以在表演过程中发生翻车等危险 时，对表演者提供保护，同时把立1上表面设置的微型摄像机7可以记录表演者的表演过程，有利于表演者表演技能的提高，对于表演车的产品技术进步有着十分重要的意义。

以上通过实施例对本实用新型的进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
