一种医院护理用车式托盘的制作方法

本实用新型涉及医疗技术领域，具体为一种医院护理用车式托盘。

背景技术：

托盘是用于集装、堆放、搬运和运输的放置平台装置。作为与集装箱类似的一种集装设备，托盘现已广泛应用于生产、运输、仓储和流通等领域，被认为是20世纪物流产业中两大关键性创新之一。托盘作为物流运作过程中重要的装卸、储存和运输设备，与叉车配套使用在现代物流中发挥着巨大的作用。托盘给现代物流业带来的效益主要体现在：可以实现物品包装的单元化、规范化和标准化，保护物品，方便物流和商流，托盘又名栈板。托盘按作用分，至少两种，一种为日常口语中的托盘，端饭菜时放置碗盏的盘子。另外一种是物流用的托盘。

目前，医务人员在给病人注射的时候往往会推着一个车式托盘，但是车式托盘的内部放置的物品时常晃动，车式托盘不具备夹紧托盘的功能，晃动过大会导致各种药水和器械倒落，倒落会对托盘内部的器械造成损坏，增加了维修保养的费用，这不仅浪费了时间，降低了工作效率，还影响使用卫生，给医务人员增加了工作难度，给医务人员的工作带来了不便。

技术实现要素：

本实用新型的目的在于提供一种医院护理用车式托盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种医院护理用车式托盘，包括壳体，所述壳体的一侧设置有把手，所述壳体的内部设置有托盘，所述托盘的顶部和底部均设置有电动伸缩杆，所述电动伸缩杆的活动端设置有连接板，所述电动伸缩杆的两侧均设置有夹紧装置，所述夹紧装置包括伸缩套管，所述伸缩套管的固定端与壳体的内壁固定连接，所述伸缩套管的活动端与抵板的一侧固定连接，所述伸缩套管的内部贯穿设置有拉绳，所述拉绳的一端与伸缩套管的活动端固定连接，且拉绳的另一端依次贯穿伸缩套管的固定端和壳体与壳体外设的拉环固定连接，所述伸缩套管的两侧均设置有复位弹簧，所述抵板通过复位弹簧与壳体的内壁固定连接，所述抵板上设置有连接条，所述连接条与连接板上开设的连接孔配合使用。

优选的，所述壳体的外部设置有放置盒，所述放置盒的内壁与电动伸缩杆的固定端固定连接且电动伸缩杆的活动端贯穿壳体且延伸至壳体的内部。

优选的，所述拉环的抵紧处设置有卡块，所述卡块远离拉环的一侧与壳体的外壁固定连接。

优选的，所述复位弹簧远离抵板的一端通过横板与壳体的内壁固定连接。

优选的，所述连接条上开设有通槽，通槽的内部设置有与其配合使用的卡条，所述卡条上设置有旋拧柱。

与现有技术相比，本实用新型的有益效果是：该医院护理用车式托盘，通过夹紧装置对托盘进行夹紧，使医务人员在使用车式托盘时，托盘内部的药水和器械不会晃动，避免了晃动过大药水和器械倒落，避免了器械的损坏，节约了维修保养的费用，节约了时间，提高了工作效率，保证了器械的使用卫生，给医务人员的工作带来了方便。

附图说明

图1为本实用新型结构俯视图；

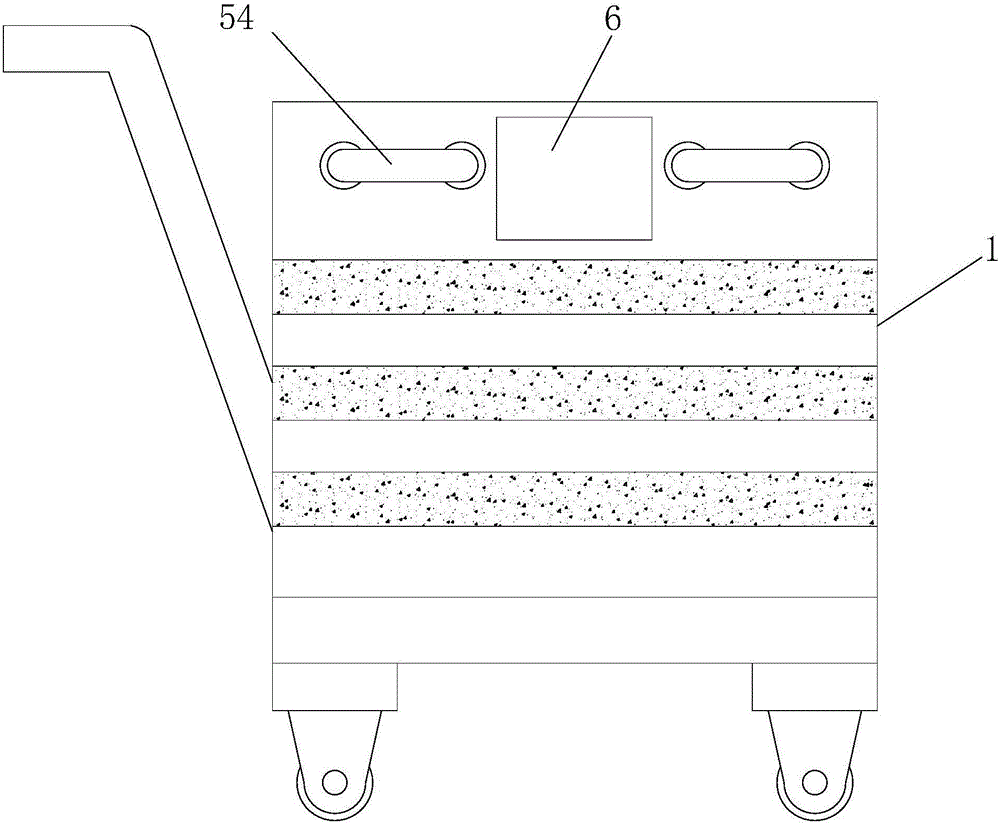

图2为本实用新型结构侧视图。

图中：1壳体、2托盘、3电动伸缩杆、4连接板、5夹紧装置、51伸缩套管、52抵板、53拉绳、54拉环、55复位弹簧、56连接条、6放置盒、7卡条、8卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种医院护理用车式托盘，包括壳体1，壳体1的一侧设置有把手，壳体1的外部设置有放置盒6，放置盒6起到了放置的作用，放置盒6的内壁与电动伸缩杆3的固定端固定连接且电动伸缩杆3的活动端贯穿壳体1且延伸至壳体1的内部，电动伸缩杆3起到了伸缩的作用，壳体1的内部设置有托盘2，托盘2起到了放置医疗器械的作用，托盘2的顶部和底部均设置有电动伸缩杆3，电动伸缩杆3的活动端设置有连接板4，连接板4起到了连接的作用，电动伸缩杆3的两侧均设置有夹紧装置5，夹紧装置5起到了夹紧的作用，夹紧装置5包括伸缩套管51，伸缩套管51具有伸缩性，伸缩套管51的固定端与壳体1的内壁固定连接，伸缩套管51的活动端与抵板52的一侧固定连接，抵板52起到了抵进的作用，伸缩套管51的内部贯穿设置有拉绳53，拉绳53起到了控制伸缩套管51的作用，伸缩套管51带动抵板52运动，拉绳53的一端与伸缩套管51的活动端固定连接，且拉绳53的另一端依次贯穿伸缩套管51的固定端和壳体1与壳体1外设的拉环54固定连接，拉环54方便了拉绳53的运动，拉环54的抵紧处设置有卡块8，卡块8防止了拉环54和壳体1直接接触，对壳体1起到了保护的作用，卡块8远离拉环54的一侧与壳体1的外壁固定连接，伸缩套管51的两侧均设置有复位弹簧55，复位弹簧55具有复位的作用，复位弹簧55远离抵板52的一端通过横板与壳体1的内壁固定连接，复位弹簧55远离抵板52的一端通过横板与壳体1的内壁固定连接，抵板52通过复位弹簧55与壳体1的内壁固定连接，抵板52上设置有连接条56，连接条56起到了连接连接板4的作用，方便了各种型号各种大小的托盘2使用，连接条56上开设有通槽，通槽的内部设置有与其配合使用的卡条7，卡条7上设置有旋拧柱，旋拧柱起到了固定的作用，连接条56与连接板4上开设的连接孔配合使用，通过夹紧装置5对托盘2进行夹紧，使医务人员在使用车式托盘时，托盘2内部的药水和器械不会晃动，避免了晃动过大药水和器械倒落，避免了器械的损坏，节约了维修保养的费用，节约了时间，提高了工作效率，保证了器械的使用卫生，给医务人员的工作带来了方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
