具有自动折叠与展开功能的婴儿车的制作方法

本发明涉及婴儿车领域，特别涉及一种具有自动折叠与展开功能的婴儿车。

背景技术：

随着人们经济的不断改善和科学技术的快速发展，婴儿车已经成为0-3岁婴儿成长不可或缺的看护产品，家长可以非常方便的使用婴儿车带婴儿出行。当需要运输或者存放婴儿车时，婴儿车需要很方便的进行折叠与展开。然而，现有的婴儿车都需要人力经过多次操作后才能折叠与展开，不能自动折叠与展开，使用起来不方便。

为此，本发明提供一种解决方案，通过改良现有婴儿车的结构并增加电控系统，给家长提供一种方便折叠与展开的婴儿车。

技术实现要素：

针对现有婴儿车不能进行自动折叠与展开，使用起来不方便的不足，本发明的目的在于提供一种具有自动折叠与展开功能的婴儿车，旨在为用户提供一种使用方便的婴儿车。

为了完成上述功能，本发明采用了以下技术方案：

一种具有自动折叠与展开功能的婴儿车，其特征在于，所述婴儿车由底盘（1），骨架折叠组件（2），座椅骨架（3），座椅（4），扶手骨架（5），扶手（6），控制面板（7）组成；底盘（1）包括前轮（8），后轮（9），刹车（10），蓄电池（11）；骨架折叠组件（2）包括电机安装盒（12）、电机（13），锥齿轮（14），丝杠（15），方螺母（16），直线导轨（17），锁定装置（18），支撑杆（19）。

所述底盘前部和后部分别安装有两个所述前轮和后轮，所述刹车安装在所述后轮内侧轮轴上，所述蓄电池安装在底盘中部靠后位置，为电机和电子元器件供电。

所述骨架折叠组件底部安装有所述电机安装盒，骨架折叠组件顶部安装有座椅骨架、锁定装置、扶手骨架、支撑杆。所述电机安装盒安装在所述底盘上，电机安装盒可以绕底盘旋转，所述电机、锥齿轮、丝杠、直线导轨底端安装在电机安装盒内，所述方螺母安装在所述丝杠上。当操作控制面板给电机通电后，电机带动锥齿轮及丝杠旋转，从而驱动方螺母沿着直线导轨移动，进而带动座椅骨架、锁定装置、扶手骨架和支撑杆绕底盘旋转，实现婴儿车的自动折叠与展开。

所述座椅骨架安装在所述骨架折叠组件上，所述座椅安装在所述座椅骨架上，座椅可以方便的安装在座椅骨架上和从座椅骨架上取下，也可以方便地调节角度。

所述扶手骨架安装在骨架折叠组件上，所述扶手和控制面板安装在扶手骨架上，扶手可以绕扶手骨架转动，调节扶手相对于扶手骨架的角度可以改变扶手的高度，从而适应不同身高的用户使用婴儿车；通过操作控制面板，婴儿车可以进行自动折叠与展开。

使用本发明的有益效果是：婴儿车可根据用户操作自动进行折叠与展开，方便用户进行婴儿车存放或运输。

附图说明

下面结合附图及实施例对本发明具有自动折叠与展开功能的婴儿车作进一步的说明：

图1为本发明具有自动折叠与展开功能的婴儿车展开状态示意图。

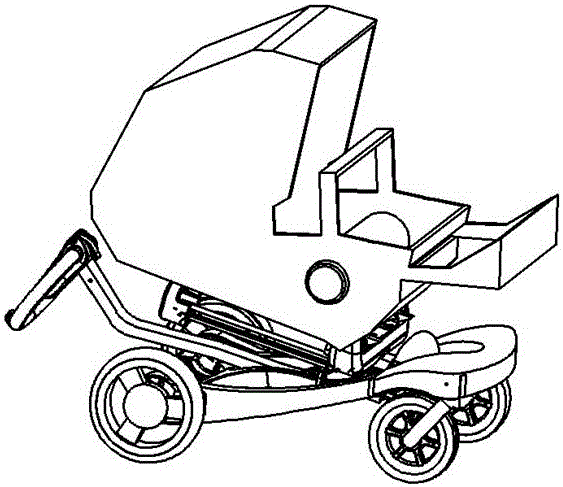

图2为本发明具有自动折叠与展开功能的婴儿车折叠状态示意图。

图3为本发明具有自动折叠与展开功能的婴儿车后视图。

图4为本发明具有自动折叠与展开功能的婴儿车骨架折叠组件顶部局部视图。

图5为本发明具有自动折叠与展开功能的婴儿车骨架折叠组件底部局部剖视图。

具体实施方式

本发明的目的在于提供一种具有自动折叠与展开功能的婴儿车，方便用户使用。为了本发明的目的、技术方案及效果更加清楚、明确，以下进一步详细说明。应当理解，此处所描述的具体实施例仅仅用于解释本发明，并不用于限定本发明。

具有自动折叠与展开功能的婴儿车包括底盘（1），骨架折叠组件（2），座椅骨架（3），座椅（4），扶手骨架（5），扶手（6），控制面板（7），并包括前轮（8），后轮（9），刹车（10），蓄电池（11）；骨架折叠组件（2）包括电机安装盒（12）、电机（13），锥齿轮（14），丝杠（15），方螺母（16），直线导轨（17），锁定装置（18），支撑杆（19）。

如图1-5所示，本发明是一种具有自动折叠与展开功能的婴儿车，所述效果通过以下步骤逐一实现：

用户组装好婴儿车后，婴儿车处于展开状态，首先确保所有部件安装正确，蓄电池充满电，且其他各组件均可正常工作。

若用户需要带婴儿外出，首先将座椅调整到所需要的角度，然后将婴儿放入座椅上，并系好安全带，再将装有婴儿衣服、日常用品等的行李包放置在支撑杆与丝杠形成的空间处。

当到达车库需要将婴儿车折叠起来放入汽车后备箱存放或运输时，将婴儿抱出后，首先打开锁定装置解锁，然后按下控制面板上的按钮，控制面板通过蓄电池供电并控制电机运动，使得座椅、骨架折叠组件、扶手等同时向下、向前折叠，实现整个婴儿车的折叠，折叠完成后放入汽车后备箱。

当到公园等地方需要将婴儿车展开推行婴儿时，将折叠好的婴儿车从汽车后备箱取出放置在平地上，按下控制面板上的按钮，控制面板通过蓄电池供电并控制电机运动，使得座椅、骨架折叠组件、扶手等同时向上、向后展开，实现整个婴儿车的展开，用户可将婴儿放入婴儿车座椅并系好安全带后推行。在推行过程中，用户可以根据需要调整座椅的角度，使婴儿在座椅内处于舒适的状态。

若婴儿车蓄电池没电了，用户可以将蓄电池电源线插入电源插座，给蓄电池充电。

使用本发明的有益效果是：可实现婴儿车的一键自动展开与折叠功能，可放置用户的行李包，可调节座椅角度，使用方便。
