一种助力车省力的双撑架的制作方法

本实用新型属于助力车领域，具体涉及一种助力车省力的双撑架。

背景技术：

一般的电瓶车、摩托车等助力车都比较重，人们在撑起双支撑脚时，都比较费力。力气大的人没什么问题，但对于小孩、女人等比较弱的人群来说，就比较吃力，甚至根撑不起来。据此本实用新型在现有助力车基础上，采用机械式千斤顶，在电动机驱动下支撑起助力车。

技术实现要素：

本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种省力的助力车双支撑装置，代替现有的双支撑脚装置。

为实现本实用新型之目的，采用以下技术方案予以实现：一种助力车省力的双撑架，包括有倒置的千斤顶，以及使千斤顶上升、下降的启动杆，其特征在于，还包括有连接在千斤顶下端的双撑脚，与启动杆连接的电动机，以及控制电动机的控制部；所述千斤顶底座固定连接在助力车底盘中间位置上，顶盘上成型有铰接头；所述启动杆外端成型有启动杆孔，启动杆孔为多边形孔；所述电动机固定在底盘上，其输出轴前端插入启动杆孔内；所述输出轴前端形状与启动杆孔对应，相互配合在电动机作用下转动启动杆；所述双撑脚与铰接头铰接；所述控制部包括有安装在助力车内的控制电路板，设置在助力车控制台上的单刀双掷式开关，以及安装在助力车内的蓄电池；所述蓄电池、单刀双掷式开关和电动机分别与控制电路板连接。

与现有技术相比较，本实用新型的有益效果是：1、通过电动机启用千斤顶，不用费力就能把助力车双撑脚撑起来；2、双撑脚与铰接头铰接，双撑脚立起来时离地面只需要1cm左右即可，千斤顶使支撑脚向下移动1cm左右就可以把助力车撑起来，电动机只需工作以后，如此方便快捷、省电；3、设置单刀双掷式开关，可以方便控制电动机正转或反转，使千斤顶伸长或收缩。

附图说明

图1是本实用新型的结构示意图。

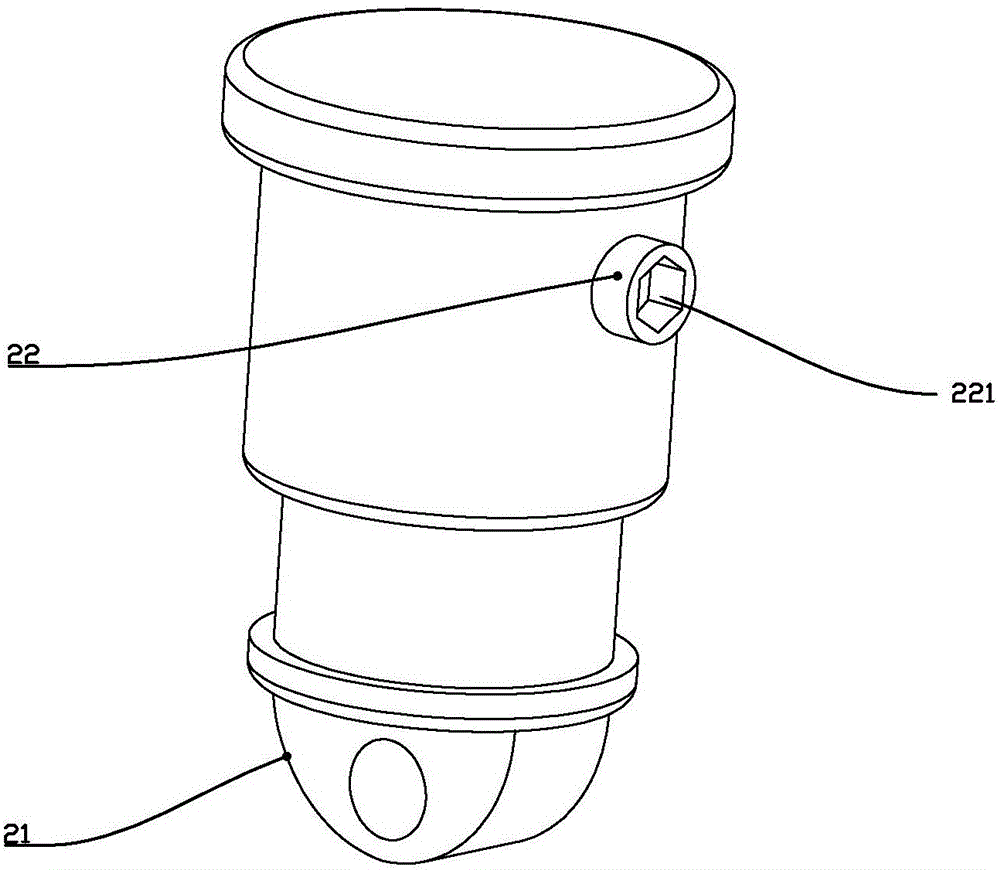

图2是本实用新型千斤顶的立体图。

1、 底盘；2、千斤顶； 21、铰接头；22、启动杆；221、启动杆孔；3、双撑脚；4、电动机；41、输出轴前端。

具体实施方式

实施列1

根据图1-2所示，本实施例一种助力车省力的双撑架，包括有倒置的千斤顶2，以及使千斤顶2上升、下降的启动杆22，其特征在于，还包括有连接在千斤顶下端的双撑脚3，与启动杆22连接的电动机4，以及控制电动机4的控制部；所述千斤顶底座固定连接在助力车底盘1中间位置上，顶盘上成型有铰接头21；所述启动杆22外端成型有启动杆孔221，启动杆孔221为多边形孔；所述电动机4固定在底盘1上，其输出轴前端41插入启动杆孔221内；所述输出轴前端41形状与启动杆孔221对应，相互配合在电动机4作用下转动启动杆22；所述双撑脚3与铰接头21铰接；所述控制部（未画出）包括有安装在助力车内的控制电路板，设置在助力车控制台上的单刀双掷式开关，以及安装在助力车内的蓄电池；所述蓄电池、单刀双掷式开关和电动机分别与控制电路板连接。

实施列2

与实施列1不同之处在于，电动机输出轴连接有减速器，减速器输出轴与启动杆孔连接，如此增大力矩更有利于转动千斤顶的启动杆。

通过电动机启用千斤顶，不用费力就能把助力车双撑脚撑起来；双撑脚与铰接头铰接，双撑脚立起来时离地面只需要1cm左右即可，千斤顶使支撑脚向下移动1cm左右就可以把助力车撑起来，电动机只需工作以后，如此方便快捷、省电；设置单刀双掷式开关，可以方便控制电动机正转或反转，使千斤顶伸长或收缩。
