一种有机硅的运输车的制作方法

本实用新型涉及一种有机硅的运输车，属于有机硅生产设备的技术领域。

背景技术：

有机硅，即有机硅化合物，是指含有Si-O键、且至少有一个有机基是直接与硅原子相连的化合物，习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物；其中，以硅氧键（-Si-0-Si-）为骨架组成的聚硅氧烷，是有机硅化合物中为数最多，研究最深、应用最广的一类，约占总用量的90%以上。有机硅在挤出机中挤出后，需要通过运输车将其运输至下一工序，在运输的过程中必须保证有机硅不受损害。因此，提出一种专门用于运输有机硅的运输车是十分必要的。本实用新型由此产生。

技术实现要素：

针对现有技术的上述技术问题，本实用新型的目的是提供一种有机硅的运输车，在放置层上可拆卸的放置有软性体，保护有机硅不受损害，且该软性体可以根据需要拆卸，方便更换和清洗。

为达到上述目的，本实用新型是通过以下技术方案实现的：

一种有机硅的运输车，包括四边形的架体，所述架体上设有第一放置层、第二放置层、第三放置层、第四放置层、第五放置层和第六放置层；所述第一放置层包括第一框体，所述第一框体内安装有第一网状体，所述的第一网状体上可拆卸的设有第一软性体；所述第二放置层包括第二框体，所述第二框体内安装有第二网状体，所述的第二网状体上可拆卸的设有第二软性体；所述第三放置层包括第三框体，所述第三框体内安装有第三网状体，所述的第三网状体上可拆卸的设有第三软性体；所述第四放置层包括第四框体，所述第四框体内安装有第四网状体，所述的第四网状体上可拆卸的设有第四软性体；所述第五放置层包括第五框体，所述第五框体内安装有第五网状体，所述的第五网状体上可拆卸的设有第五软性体；所述第六放置层包括第六框体，所述第六框体内安装有第六网状体，所述的第六网状体上可拆卸的设有第六软性体；所述的第一软性体、第二软性体、第三软性体、第四软性体、第五软性体和第六软性体均呈网状结构。

所述的第四放置层和第五放置层之间设有连接板，所述连接板上设有卡袋，所述卡袋内安插有有机硅信息卡。

所述架体的底部设有滚轮。

所述的架体底部的四个角均设有两个相互平行的竖直杆，所述的滚轮位于两个竖直杆之间。

所述第一框体、第二框体、第三框体、第四框体、第五框体和第六框体的外部均设有放置杆，所述第一框体、第二框体、第三框体、第四框体、第五框体和第六框体均通过放置杆放置在架体上。

本实用新型的有益效果如下：

本实用新型有机硅的运输车，在架体上分设第一放置层、第二放置层、第三放置层、第四放置层、第五放置层和第六放置层，使有机硅独立放置在每一层上，且每一放置层均设有软性体，保护有机硅不受伤害，该软性体可拆卸的放置在网状体上，方便更换和清洗；本实用新型设有能够安插有机硅信息卡的卡袋，方便读取有机硅的信息，避免造成有机硅产品的混淆。本实用新型结构简单、使用方便，值得在市场上推广。

附图说明

图1为本实用新型的结构示意图；

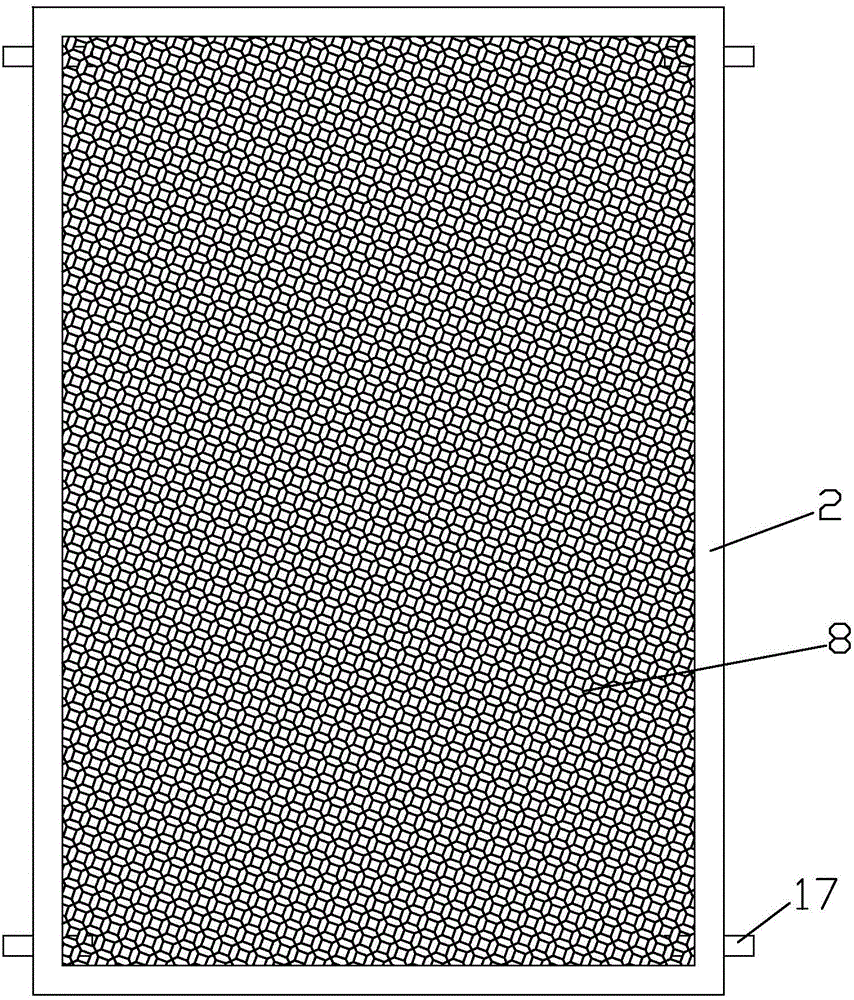

图2为本实用新型中的第一放置层的结构示意图；

图3为本实用新型中的软性体的结构示意图；

其中，1为架体、2为第一框体、3为第二框体、4为第三框体、5为第四框体、6为第五框体、7为第六框体、8为第一软性体、9为第二软性体、10为第三软性体、11为第四软性体、12为第五软性体、13为第六软性体、14为连接板、15为滚轮、16为竖直杆、17为放置杆。

具体实施方式

下面结合具体实施例对本实用新型作进一步的说明，但本实用新型的保护范围并不限于此。

如图1-3所示，本实用新型的有机硅的运输车，包括四边形的架体1，架体1上设有第一放置层、第二放置层、第三放置层、第四放置层、第五放置层和第六放置层。

本实用新型中的第一放置层包括第一框体2，第一框体2内安装有第一网状体，第一网状体上可拆卸的设有第一软性体8；第二放置层包括第二框体3，第二框体3内安装有第二网状体，第二网状体上可拆卸的设有第二软性体9；第三放置层包括第三框体4，第三框体4内安装有第三网状体，第三网状体上可拆卸的设有第三软性体10；第四放置层包括第四框体5，第四框体5内安装有第四网状体，第四网状体上可拆卸的设有第四软性体11；第五放置层包括第五框体6，第五框体6内安装有第五网状体，第五网状体上可拆卸的设有第五软性体12；第六放置层包括第六框体7，第六框体7内安装有第六网状体，第六网状体上可拆卸的设有第六软性体13；第一软性体8、第二软性体9、第三软性体10、第四软性体11、第五软性体12和第六软性体13均呈网状结构。

本实用新型中的第一框体2、第二框体3、第三框体4、第四框体5、第五框体6和第六框体7的外部均设有放置杆17，第一框体2、第二框体3、第三框体4、第四框体5、第五框体6和第六框体7均通过放置杆17放置在架体1上。

本实用新型中的第四放置层和第五放置层之间设有连接板14，连接板14上设有卡袋，卡袋内安插有有机硅信息卡，方便读取有机硅的信息，避免造成有机硅产品的混淆。

本实用新型中的架体1底部的四个角均设有两个相互平行的竖直杆16，滚轮15位于两个竖直杆16之间。

本实用新型在架体1上分设第一放置层、第二放置层、第三放置层、第四放置层、第五放置层和第六放置层，使有机硅独立放置在每一层上，且每一放置层均设有软性体，保护有机硅不受伤害，该软性体可拆卸的放置在网状体上，方便更换和清洗。

本实用新型结构简单、使用方便，值得在市场上推广。

上述实施例仅用于解释说明本实用新型的发明构思，而非对本实用新型权利保护的限定，凡利用此构思对本实用新型进行非实质性的改动，均应落入本实用新型的保护范围。
