一种轨道式复合手推车的制作方法

本实用新型涉及一种轨道式复合手推车，属于手推车领域。

背景技术：

手推车是一种靠人力驱动，能够帮助人们搬动一些货物的装置。装卸工在装卸货物时，在场地比较开阔的地方，他们会用装卸机来搬运货物，然而，在有些场地狭窄，或是有台阶的地方，装卸机无法工作，人们就必须借助小巧灵活的手推车来代替装卸机。使用传统的手推车，人们会将货物拉到运载车旁，然后几人合力将货物抬上车，或是一点一点地将货物搬上车。另外，如果需要过台阶，人们就必须合力将手推车连同货物一块抬过台阶，这不仅耗费人力，增加工人工作力度，而且还会耽误时间。为了解决这些问题，需要对现有手推车作进一步改进。

技术实现要素：

本实用新型的目的在于提供一种轨道式复合手推车，从而使人们借助该手推车能更轻松地搬运、装载货物。

一种轨道式复合手推车，由主架、滑道、固定底架、底部支架、主架滚轮、主架加固架、定位卡件、子架承重板、子架拉杆、子架底板、卡头、滑轮组成；其特征是所述主架底部与固定底架连接；所述主架滚轮有两个，两个主架滚轮通过轮轴固定架对称地安装在主架的底部；所述固定底架由周边的固定架和内部的横向加固杆组成；所述底部支架有两个，底部支架由弯折的杆件和支撑杆组成，两个底部支架对称地固定在底部固定架的两边；所述主架加固架有两个，主架固定架由弯折的杆件和支撑短杆组成，两个主架加固架固定在主架的下部两侧；所述滑道有两个，两个滑道对称固定在主架两侧的杆件上；所述定位卡件固定在滑道下部侧面，且定位卡件上端高出滑道，定位卡件的上端有一部分向滑道内侧伸出，且在每个滑道上有两个定位卡件；所述卡头固定在子架承重板的两侧，且卡头能卡在滑道两侧的定位卡件内；所述子架承重板底端固定着子架底板，且子架底板位于固定底架的上方；所述滑轮有四个，四个滑轮对称地安装在子架承重架的下部，且滑轮位于滑道上；所述子架拉杆安装在子架承重板的上部。

进一步，所述主架包括固定架和拉杆架，还包括加固杆架。

进一步，拉动子架拉杆，子架能在滑道上滑动。

本实用新型的有益效果在于根据工人在使用手推车搬运货物的过程中遇到的问题，设计了一种能降低劳动强度的轨道式复合手推车。将货物放在该手推车的子架承重板上，拉动 主架，如果遇到台阶，则可以拉动子架拉杆，通过子架将货物拉上台阶，此时再将主架移动到台阶上，使子架恢滑动到主架底部，并将卡头卡在定位卡件内；如需要将货物搬到车上，也可以通过拉动子架拉杆，将子架沿着滑道滑到车上。本实用新型设计合理，结构稳定，能明显地提高工作效率，降低劳动强度。

附图说明

图1为本实用新型的整体结构示意图。

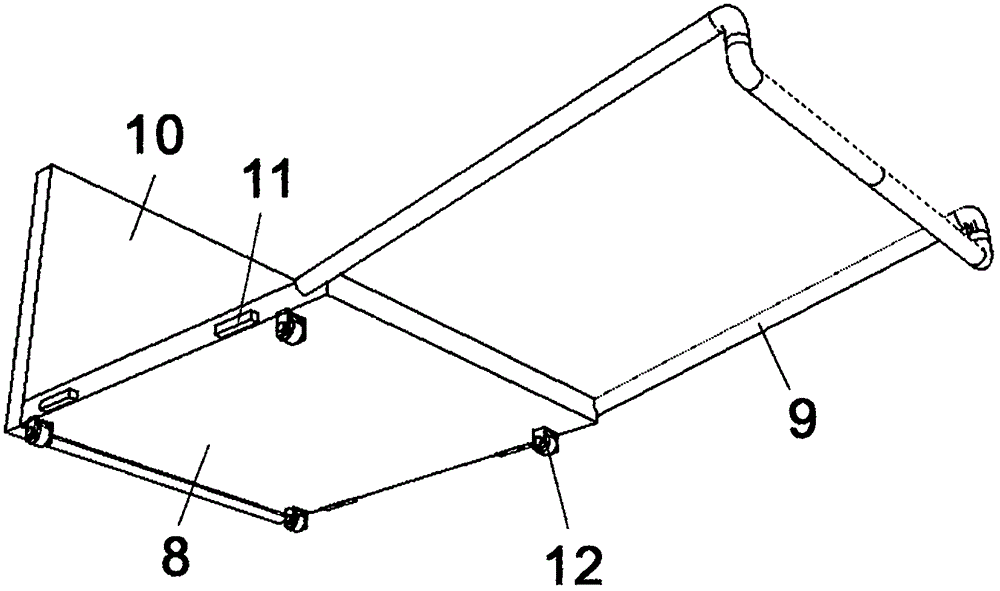

图2为本实用新型的子架结构示意图。

图中，主架1、滑道2、固定底架3、底部支架4、主架滚轮5、主架加固架6、定位卡件7、子架承重板8、子架拉杆9、子架底板10、卡头11、滑轮12。

具体实施方式

以下为本实用新型的较佳实施方式，但并不因此而限定本实用新型的保护范围。

如图所示，一种轨道式复合手推车，由主架1、滑道2、固定底架3、底部支架4、主架滚轮5、主架加固架6、定位卡件7、子架承重板8、子架拉杆9、子架底板l0、卡头11、滑轮12组成；其特征是所述主架1底部与固定底架3连接；所述主架滚轮5有两个，两个主架滚轮5通过轮轴固定架对称地安装在主架1的底部；所述固定底架3由周边的固定架和内部的横向加固杆组成；所述底部支架4有两个，底部支架4由弯折的杆件和支撑杆组成，两个底部支架4对称地固定在底部固定架3的两边；所述主架加固架6有两个，主架固定架6由弯折的杆件和支撑短杆组成，两个主架加固架6固定在主架1的下部两侧；所述滑道2有两个，两个滑道2对称固定在主架1两侧的杆件上；所述定位卡件7固定在滑道2下部侧面，且定位卡件7上端高出滑道2，定位卡件7的上端有一部分向滑道2内侧伸出，且在每个滑道2上有两个定位卡件7；所述卡头11固定在子架承重板8的两侧，且卡头11能卡在滑道2两侧的定位卡件7内；所述子架承重板8底端固定着子架底板10，且子架底板10位于固定底架3的上方；所述滑轮12有四个，四个滑轮12对称地安装在子架承重架8的下部，且滑轮12位于滑道2上；所述子架拉杆9安装在子架承重板8的上部。

进一步，所述主架1包括固定架和拉杆架，还包括加固杆架。

本实用新型根据工人在使用手推车搬运货物的过程中遇到的问题，设计了一种能降低劳动强度的轨道式复合手推车。将货物放在该手推车的子架承重板8上，拉动主架1，如果遇到台阶，则可以拉动子架拉杆9，通过子架将货物拉上台阶，此时再将主架1移动到台阶上，使子架恢滑动到主架1底部，并将卡头11卡在定位卡件7内；如需要将货物搬到车上，也可以通过拉动子架拉杆9，将子架沿着滑道2滑到车上。本实用新型设计合理，结构稳定，能明显地提高工作效率，降低劳动强度。
