一种小部件堆放手推车的制作方法

本实用新型涉及一种手推车，尤其涉及一种小部件堆放手推车。

背景技术：

手推车是以人力推、拉的搬运车辆，它是一切车辆的始祖。虽然手推车物料搬运技术不断发展，但手推车仍作为不可缺少的搬运工具而沿用至今。手推车在生产和生活中获得广泛应用是因为它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便。移动式工具柜是工具柜的一种，它的特点就在于它是移动式的，在工具柜的底部装上轮子，移动方便，使用安全，被广泛用于生产车间和工厂内。移动式工具柜也叫工具车，型号多样，品种齐全。

现有的小部件堆放手推车存在结构单一、堆放空间小、堆放板的高度不能调节的缺点，因此亟需研发一种结构新颖、堆放空间大、堆放板的高度可以调节的小部件堆放手推车装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的小部件堆放手推车存在结构单一、堆放空间小、堆放板的高度不能调节的缺点，本实用新型要解决的技术问题是提供一种结构新颖、堆放空间大、堆放板的高度可以调节的小部件堆放手推车装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种小部件堆放手推车，包括有手推车、车轮、第一堆放板、放置网、滑轨、推手、第二堆放板、第三堆放板和升降装置，手推车底部设有车轮，手推车右侧中部设有推手，手推车内顶部设有第三堆放板，手推车内下部设有第一堆放板，手推车内右壁中部设有滑轨，手推车内中部设有第二堆放板，第二堆放板与滑轨配合，手推车左侧设有升降装置，升降装置包括有固定箱、导向板、第一转轴、第一螺杆、螺母、齿轮、第二转轴、第二螺杆、连接杆、第一轴承座、支杆、摇把和第二轴承座，手推车左侧设有固定箱，固定箱顶部左侧设有第二轴承座，第二轴承座上安装有第二转轴，第二转轴下部设有第二螺杆，第二转轴顶部设有摇把，固定箱内顶部中间设有支杆，支杆下端设有齿轮，第二螺杆与齿轮啮合，固定箱内顶部右侧设有第一轴承座，第一轴承座上安装有第一转轴，第一转轴中部设有第一螺杆，第一螺杆与齿轮啮合，第一螺杆上设有螺母，螺母与第一螺杆配合，螺母右侧设有连接杆，连接杆与第二堆放板连接，手推车左侧设有导向板，导向板位于固定箱内，连接杆与导向板配合。

优选地，还包括有放置箱，手推车右侧下部设有放置箱。

优选地，还包括有橡胶套，摇把上套有橡胶套。

优选地，固定箱材料为不锈钢。

工作原理：在工厂中手推车往往是常见的，那么当需要用到手推车堆放小部件时，工人将小部件分别放到第一堆放板、第二堆放板或第三堆放板上，当有一些较大的小部件需要堆放时，工作人员可以通过摇把带动第二转轴顺时针或逆时针旋转，进而带动齿轮顺时针或逆时针旋转，从而带动第一螺杆顺时针或逆时针旋转，使得螺母及其上装置向上或向下移动，当第二堆放板向上或向下移动到合适位置时，工人停止摇动摇把，此时将一些较大的小部件堆放在第二堆放板上。当工人需要将手推车移动时，工人可以通过推手推动手推车。

因为还包括有放置箱，手推车右侧下部设有放置箱，放置箱可以放置一些维修手推车的工具，防止手推车出现故障时没有工具可以进行维修。

因为还包括有橡胶套，摇把上套有橡胶套，橡胶套可以防止工人在摇动摇把时手不易打滑。

因为固定箱材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使得本手推车的寿命更长。

(3)有益效果

本实用新型达到了结构新颖、堆放空间大、堆放板的高度可以调节的效果。

附图说明

图1为本实用新型的手推车立体结构示意图。

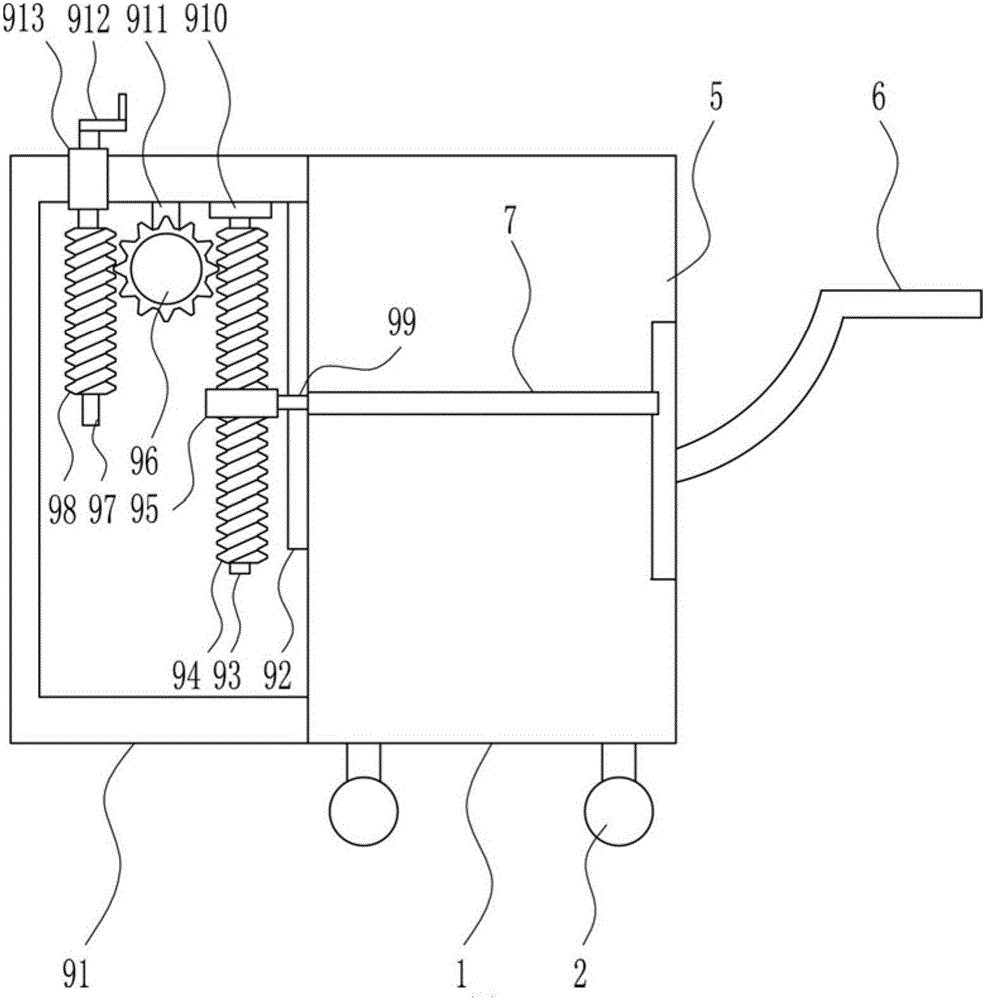

图2为本实用新型的升降装置第一种主视结构示意图。

图3为本实用新型的升降装置第二种主视结构示意图。

图4为本实用新型的升降装置第三种主视结构示意图。

附图中的标记为：1-手推车，2-车轮，3-第一堆放板，4-放置网，5-滑轨，6-推手，7-第二堆放板，8-第三堆放板，9-升降装置，91-固定箱，92-导向板，93-第一转轴，94-第一螺杆，95-螺母，96-齿轮，97-第二转轴，98-第二螺杆，99-连接杆，910-第一轴承座，911-支杆，912-摇把，913-第二轴承座，10-放置箱，11-橡胶套。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种小部件堆放手推车，如图1-4所示，包括有手推车1、车轮2、第一堆放板3、放置网4、滑轨5、推手6、第二堆放板7、第三堆放板8和升降装置9，手推车1底部设有车轮2，手推车1右侧中部设有推手6，手推车1内顶部设有第三堆放板8，手推车1内下部设有第一堆放板3，手推车1内右壁中部设有滑轨5，手推车1内中部设有第二堆放板7，第二堆放板7与滑轨5配合，手推车1左侧设有升降装置9，升降装置9包括有固定箱91、导向板92、第一转轴93、第一螺杆94、螺母95、齿轮96、第二转轴97、第二螺杆98、连接杆99、第一轴承座910、支杆911、摇把912和第二轴承座913，手推车1左侧设有固定箱91，固定箱91顶部左侧设有第二轴承座913，第二轴承座913上安装有第二转轴97，第二转轴97下部设有第二螺杆98，第二转轴97顶部设有摇把912，固定箱91内顶部中间设有支杆911，支杆911下端设有齿轮96，第二螺杆98与齿轮96啮合，固定箱91内顶部右侧设有第一轴承座910，第一轴承座910上安装有第一转轴93，第一转轴93中部设有第一螺杆94，第一螺杆94与齿轮96啮合，第一螺杆94上设有螺母95，螺母95与第一螺杆94配合，螺母95右侧设有连接杆99，连接杆99与第二堆放板7连接，手推车1左侧设有导向板92，导向板92位于固定箱91内，连接杆99与导向板92配合。

还包括有放置箱10，手推车1右侧下部设有放置箱10。

还包括有橡胶套11，摇把912上套有橡胶套11。

固定箱91材料为不锈钢。

工作原理：在工厂中手推车1往往是常见的，那么当需要用到手推车1堆放小部件时，工人将小部件分别放到第一堆放板3、第二堆放板7或第三堆放板8上，当有一些较大的小部件需要堆放时，工作人员可以通过摇把912带动第二转轴97顺时针或逆时针旋转，进而带动齿轮96顺时针或逆时针旋转，从而带动第一螺杆94顺时针或逆时针旋转，使得螺母95及其上装置向上或向下移动，当第二堆放板7向上或向下移动到合适位置时，工人停止摇动摇把912，此时将一些较大的小部件堆放在第二堆放板7上。当工人需要将手推车1移动时，工人可以通过推手6推动手推车1。

因为还包括有放置箱10，手推车1右侧下部设有放置箱10，放置箱10可以放置一些维修手推车1的工具，防止手推车1出现故障时没有工具可以进行维修。

因为还包括有橡胶套11，摇把912上套有橡胶套11，橡胶套11可以防止工人在摇动摇把912时手不易打滑。

因为固定箱91材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使得本手推车1的寿命更长。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
