一种用于自行车的手机架的制作方法

本实用新型涉及一种用于自行车的手机架。

背景技术：

用户在自行车的骑行过程中，时常会单手握住手机并通过该手机上的导航类APP以获取自己骑行的路线。然而，单手骑车会增加用户在骑行过程中的安全隐患。

技术实现要素：

本实用新型所要解决的问题就是提供一种用于自行车的手机架，以增加用户在骑行过程中的安全性。

为解决上述问题，本实用新型提供如下技术方案：

一种用于自行车的手机架，包括本体，所述本体上设有若干安装孔，所述本体的下端设有支撑座，所述手机架还包括第一支撑块、第二支撑块和卡块，所述本体上设有第一缺口、第二缺口和凹槽，所述第一支撑块设置在所述第一缺口内并且所述第一支撑块与所述本体通过第一螺钉固定连接，所述第二支撑块设置在所述第二缺口内并且所述第二支撑块与所述本体通过第二螺钉固定连接，所述卡块设置在所述凹槽内并且所述卡块与所述本体通过第三螺钉固定连接，所述第一支撑块、所述第二支撑块、所述卡块和所述支撑座围成用于固定手机的收容腔。

进一步的，所述卡块上设有若干凸筋。

进一步的，所述支撑座包括由所述本体向外延伸的第一支撑段和由所述第一支撑段向上延伸的第二支撑段。

进一步的，所述第一支撑块的高度大于所述第一缺口的高度，所述第一支撑块的顶端设有向外延伸的第一环形凸起，所述第二支撑块的高度大于所述第二缺口的高度，所述第二支撑块的顶端设有向外延伸的第二环形凸起。

进一步的，所述第一缺口包括从上到下向内倾斜的第一斜面，所述第一支撑块的侧面与所述第一斜面相抵，所述第二缺口包括从上到下向内倾斜的第二斜面，所述第二支撑块的侧面与所述第二斜面相抵。

进一步的，所述安装孔为台阶孔。

本实用新型的有益效果：

1、本实用新型的手机架包括第一支撑块和第二支撑块，本体上设有第一缺口和第二缺口，第一支撑块设置在第一缺口内并且第一支撑块与本体通过第一螺钉固定连接，第二支撑块设置在第二缺口内并且第二支撑块与本体通过第二螺钉固定连接，当手机架固定在自行车上，并且手机摆放在手机架的支撑座上时，手机一侧与第一支撑块对应，手机另一侧与第二支撑块对应，手机背面与本体相抵。如此设计，用户在双手握住车把的时候，能够一边骑车一边观察手机上导航类的APP以获取自己的骑行线路，这就意味着，手机架可以消除用户因单手骑车而造成的安全隐患。

2、本实用新型的手机架还包括卡块，本体上还设有凹槽，卡块设置在凹槽内并且卡块与本体通过第三螺钉固定连接，第一支撑块、第二支撑块、卡块和支撑座围成用于固定手机的收容腔，当卡块设置在凹槽内并且卡块与本体通过第三螺钉固定连接时，手机可以夹持在支撑座与卡块之间；或者是，手机可以夹持在第一支撑块与卡块之间；或者是，手机可以夹持在第二支撑座与卡块之间。众所周知，手机具有多种尺寸，当第一支撑块无法相对第二支撑块发生位置移动时，不同尺寸的手机可能无法夹持在第一支撑块与第二支撑块之间，因此，当手机可以与手机架固定连接(所述固定连接包括“手机夹持在支撑座与卡块之间”、“手机夹持在第一支撑块与卡块之间”和“手机夹持在第二支撑座与卡块之间”)的时候，手机将难以与手机架分离。如此设计，增加手机与手机架分离的难度，以阻止手机在自行车骑行过程中从手机架栅掉落。

附图说明

图1是本实用新型优选实施例中手机架的主视图；

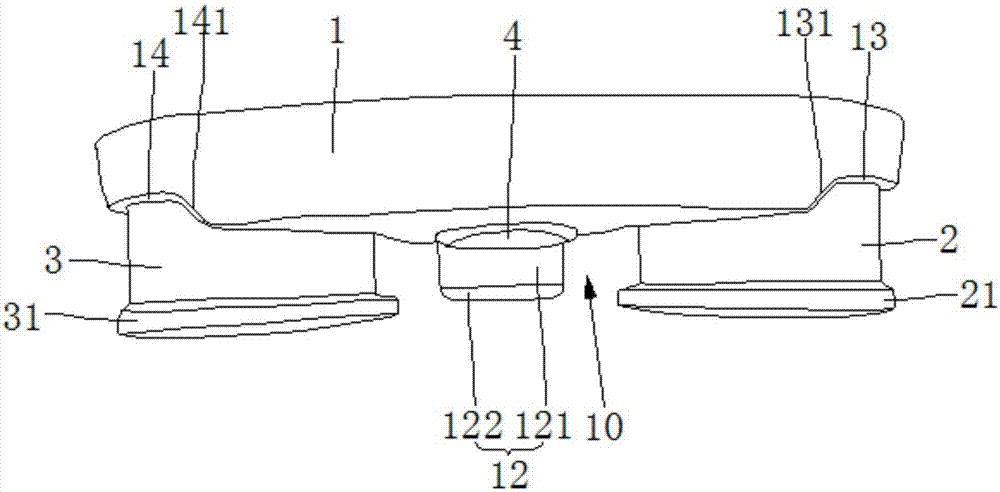

图2是本实用新型优选实施例中手机架的俯视图；

图3是本实用新型优选实施例中手机架的后视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参照图1，一种用于自行车的手机架，包括本体1，本体1上设有若干安装孔11，本体1的下端设有支撑座12，手机架还包括第一支撑块2、第二支撑块3和卡块4，本体1上设有第一缺口13、第二缺口14和凹槽，第一支撑块2设置在第一缺口13内并且第一支撑块2与本体1通过第一螺钉固定连接，第二支撑块3设置在第二缺口14内并且第二支撑块3与本体1通过第二螺钉固定连接，卡块4设置在凹槽内并且卡块4与本体1通过第三螺钉固定连接，第一支撑块2、第二支撑块3、卡块4和支撑座12围成用于固定手机的收容腔10。

参照图2，本实施例的支撑座12包括由本体1向外延伸的第一支撑段121和由第一支撑段121向上延伸的第二支撑段122。如此设计，第二支撑段122可阻止手机与支撑座12分离。

参照图2，本实施例第一支撑块2的高度大于第一缺口13的高度，第一支撑块2的顶端设有向外延伸的第一环形凸起21，第二支撑块3的高度大于第二缺口14的高度，第二支撑块3的顶端设有向外延伸的第二环形凸起31。如此设计，当手机摆放在第一支撑段121上的时候，手机的其中一侧将夹持在第一环形凸起21与卡块4之间；或者是，手机的其中一侧将夹持在第二环形凸起31与卡块4之间；或者是，手机的其中一侧将夹持在第一环形凸起21与卡块4之间，其另一侧将夹持在第二环形凸起31与卡块4之间。

优选的，本实施例的卡块4上设有若干凸筋41。如此设计，增加手机与手机架之间的连接强度。

参照图2，本实施例的第一缺口13包括从上到下向内倾斜的第一斜面131，第一支撑块2的侧面与第一斜面131相抵，第二缺口14包括从上到下向内倾斜的第二斜面141，第二支撑块3的侧面与第二斜面141相抵。

参照图1，本实施例的安装孔11为台阶孔，台阶孔包括上台阶面、下台阶面和用于连接上台阶面与下台阶面的连接面。如此设计，方便本体1拆装方便。

参照图3，本实施例的本体1上设有与第一螺钉配合的第一通孔15、与第二螺钉配合的第二通孔16和与第三螺钉配合的第三通孔17。如此设计，第一支撑块2、第二支撑块3和卡块4拆装方便。

优选的，本体1上还设有第四通孔18，卡块4上设有与第四通孔18配合的限位杆。如此设计，限定卡块4在本体1上的安装位置。

应当理解，本文所述的示例性实施例是说明性的而非限制性的。尽管结合附图描述了本实用新型的一个或多个实施例，本领域普通技术人员应当理解，在不脱离通过所附权利要求所限定的本实用新型的精神和范围的情况下，可以做出各种形式和细节的改变。
