用于背心袋的撑袋器的制作方法

本发明涉及一种背心袋撑袋器。

背景技术：

背心袋是超市中一种必备的物品，用于盛放顾客购买的商品，便于顾客提走商品，但是由于背心袋的质地较为柔软，向背心袋内放物品时，其开口很容易自动合拢，使顾客或者收银员向背心袋内放物品的速度较慢，效率较低，容易导致大量顾客拥堵在收银台前。

技术实现要素：

本发明主要是解决现有技术所存在的技术问题，从而提供一种带有侧支撑板和背带支撑板，能够较为方便的撑开背心袋，使顾客或者收银员能够快速的向背心袋内放物品，效率较高，减少大量顾客拥堵在收银台前的机率的用于背心袋的撑袋器。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种用于背心袋的撑袋器，所述的用于背心袋的撑袋器包括两个侧支撑板和两个背带支撑板，所述的侧支撑板的端部与所述的背带支撑板的端部相连接，所述的两个侧支撑板和两个背带支撑板顺次连接成一周。

作为本发明较佳的实施例，所述的两个侧支撑板的宽度大于所述的两个背带支撑板的宽度。

作为本发明较佳的实施例，所述的侧支撑板的底部与所述的背带支撑板的底部相连接，所述的侧支撑板的顶部与所述的背带支撑板的顶部之间留有弹性间隙。

本发明的用于背心袋的撑袋器的优点是：带有侧支撑板和背带支撑板，能 够较为方便的撑开背心袋，使顾客或者收银员能够快速的向背心袋内放物品，效率较高，减少大量顾客拥堵在收银台前的机率。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的用于背心袋的撑袋器的立体结构示意图；

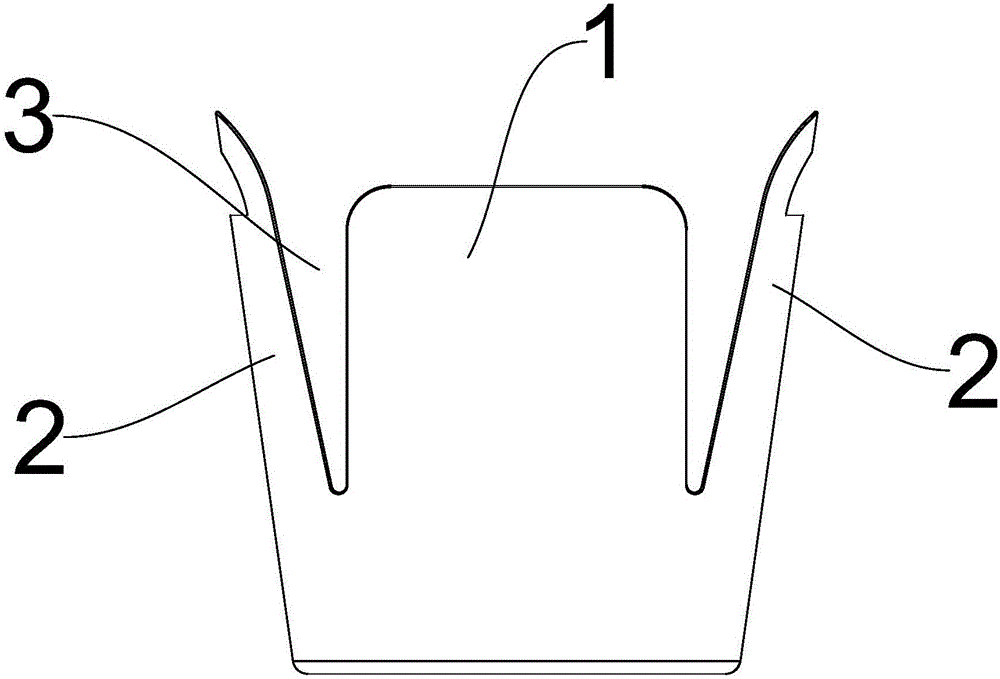

图2为图1中的用于背心袋的撑袋器的主视图；

图3为图1中的用于背心袋的撑袋器的左视图；

其中：

1、侧支撑板；2、背带支撑板；3、弹性间隙。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

本发明的用于背心袋的撑袋器的优点是：带有侧支撑板和背带支撑板，能够较为方便的撑开背心袋，使顾客或者收银员能够快速的向背心袋内放物品，效率较高，减少大量顾客拥堵在收银台前的机率。

如图1、图2、图3所示，一种用于背心袋的撑袋器，该用于背心袋的撑袋器包括两个侧支撑板1和两个背带支撑板2，该侧支撑板1的端部与该背带支撑板2的端部相连接，该两个侧支撑板1和两个背带支撑板2顺次连接成一周。使用时，将背心袋的两个背带套在该背带支撑板2上，将背心袋的边缘卷起放置在该侧支撑板1的边缘上即可撑开背心袋，从而可以便于顾客或者收银员向背心袋内快速放置物品；为了进一步的提高效率，收银员可以在闲时，将 多个背心袋按前述方法套叠放置在该用于背心袋的撑袋器内，最内层的背心袋装满后，直接提出，即可继续使用次内层的背心袋。

该两个侧支撑板1的宽度大于该两个背带支撑板2的宽度。这种结构使该用于背心袋的撑袋器的形状更加接近于背心袋的形状。

该侧支撑板1的底部与该背带支撑板2的底部相连接，该侧支撑板1的顶部与该背带支撑板2的顶部之间留有弹性间隙3。这种结构使该用于背心袋的撑袋器具有一定的弹性，从而可以使该用于背心袋的撑袋器可以适用于多种规格的背心袋。

以上仅仅是本发明的部分实施方式的设计思路，在系统允许的情况下，本发明可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
