一种生物样品采集运输装置的制作方法

本实用新型涉及生物样品存放领域，具体为一种生物样品采集运输装置。

背景技术：

在生物技术研究中，获取生物样品并妥善采集运输是能够对研究结果起到重要影响的，一旦生物样品在采集和运输中保管不当，会直接导致研究结果的不准确甚至失败，目前在生物样品的运输中，普遍采用无菌薄膜保管生物样品，但是这样的方式还是难以保证生物样品的安全性，容易发生遗落或压坏的情况。

技术实现要素：

本实用新型的目的在于提供一种生物样品采集运输装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种生物样品采集运输装置，包括箱体，所述箱体内设置有一组样品座，所述样品座内开设有样品槽，所述样品槽内一侧设置有磁片，所述样品槽内放置有样品夹，所述箱体内设置有一组插座，所述插座上设置有半导体制冷片，所述箱体一端通过合页与箱盖铰接，所述箱体一侧设置有控制器，所述控制器上设置有充电口和制冷开关，所述控制器内部设置有控制芯片和电池，所述箱盖一侧设置有一组连接滑板，所述控制芯片与所述电池、所述制冷开关、所述半导体制冷片均电连接。

优选的，所述箱体上贴设有一组密封垫，所述箱体一侧还设置有锁扣，所述密封垫和所述锁扣均与所述箱盖适配，所述箱体底部还贴设有一组防滑胶垫。

优选的，所述样品槽内一侧贴设有保温棉，所述样品槽内一侧开设有磁片滑槽，所述磁片滑槽与所述磁片适配。

优选的，所述样品夹包括放置板、无菌布、塑封膜，所述放置板一侧设置有不锈钢片，所述放置板另一侧上设置有样品，所述放置板通过所述无菌布与所述塑封膜连接。

优选的，所述箱盖一侧上部开设有一组方槽，所述方槽中部开设有推钮滑槽，所述推钮滑槽与所述箱盖上开设的滑板滑槽连通，所述箱盖另一侧开设有一组连接槽，所述滑板滑槽和所述连接槽均与所述连接滑板适配。

优选的，所述连接滑板一侧设置有推钮，所述推钮与所述推钮滑槽适配，所述连接滑板另一侧开设有一组连接孔。

优选的，所述充电口与所述电池电连接。

与现有技术相比，本实用新型的有益效果是：该生物样品采集运输装置使用时，打开箱盖，取出样品夹，将样品放置在放置板上，然后通过塑封膜将样品塑封，防止样品氧化，然后将样品夹放置在样品槽中，放置板上的不锈钢片会与样品槽中的磁片吸附配合，这样的设计可以防止样品夹在样品槽中振动，防止样品被振动磕碰，同时保温棉可以起到保温和减震作用，按下控制器上的制冷开关，则控制器中的电池会给半导体制冷片供电制冷，半导体制冷片在控制芯片的控制下进行制冷，可靠方便，箱盖上一侧设置有连接滑板，连接滑板可以通过推动推钮而伸出箱盖，将一个箱盖上的连接滑板与另一个箱盖上的连接槽对接配合，并将连接销插入到连接槽和连接滑板上的连接孔上，就可以完成两个箱盖的连接，可通过这样的方式将多个本装置组合连接在一起，保证了成组运输的稳定，能够更大限度的减轻振动；本装置可以将生物样品妥善的保护起来，能够有效防止颠簸和冲击，同时具有低温效果，可以大大延缓生物样品腐坏的速度，给运输提供充足的时间，多个装置可首尾连接，增加了成组运输时的稳定性。

附图说明

图1为本实用新型结构示意图。

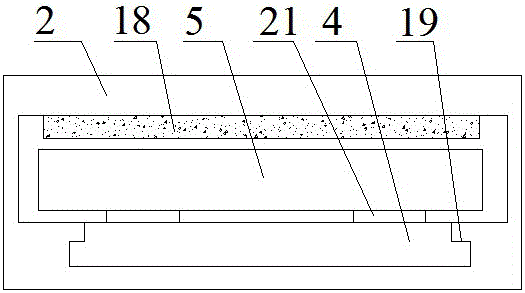

图2为本实用新型样品座与样品配合的结构示意图。

图3为本实用新型样品夹的结构示意图。

图4为本实用新型扣上箱盖后的结构示意图。

图5为图4的俯视图。

图中：1、箱体，2、样品座，3、样品槽，4、磁片，5、样品夹，6、插座，7、半导体制冷片，8、合页，9、箱盖，10、控制器，11、充电口，12、制冷开关，13、控制芯片，14、电池，15、连接滑板，16、密封垫，17、锁扣，18、保温棉，19、磁片滑槽，20、放置板，21、不锈钢片，22、无菌布，23、塑封膜，24、样品，25、防滑胶垫，26、方槽，27、推钮滑槽，28、滑板滑槽，29、推钮，30、连接孔，31、连接槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种生物样品采集运输装置，包括箱体1，所述箱体1内设置有一组样品座2，所述样品座2内开设有样品槽3，所述样品槽3内一侧设置有磁片4，所述样品槽3内放置有样品夹5，所述箱体1内设置有一组插座6，所述插座6上设置有半导体制冷片7，所述箱体1一端通过合页8与箱盖9铰接，所述箱体1一侧设置有控制器10，所述控制器10上设置有充电口11和制冷开关12，所述控制器10内部设置有控制芯片13和电池14，所述箱盖9一侧设置有一组连接滑板15，所述箱体1上贴设有一组密封垫16，所述箱体1一侧还设置有锁扣17，所述密封垫16和所述锁扣17均与所述箱盖9适配，所述箱体1底部还贴设有一组防滑胶垫25，所述样品槽3内一侧贴设有保温棉18，所述样品槽3内一侧开设有磁片滑槽19，所述磁片滑槽19与所述磁片4适配，所述样品夹5包括放置板20、无菌布22、塑封膜23，所述放置板20一侧设置有不锈钢片21，所述放置板20另一侧上设置有样品24，所述放置板20通过所述无菌布22与所述塑封膜23连接，所述箱盖9一侧上部开设有一组方槽26，所述方槽26中部开设有推钮滑槽27，所述推钮滑槽27与所述箱盖9上开设的滑板滑槽28连通，所述箱盖9另一侧开设有一组连接槽31，所述滑板滑槽28和所述连接槽31均与所述连接滑板15适配，所述连接滑板15一侧设置有推钮29，所述推钮29与所述推钮滑槽27适配，所述连接滑板15另一侧开设有一组连接孔30，所述控制芯片13与所述电池14、所述制冷开关12、所述半导体制冷片7均电连接，所述充电口11与所述电池14电连接。

工作原理：在使用该生物样品采集运输装置时，打开箱盖9，取出样品夹5，将样品24放置在放置板20上，然后通过塑封膜23将样品24塑封，防止样品24氧化，然后将样品夹5放置在样品槽3中，放置板20上的不锈钢片21会与样品槽3中的磁片4吸附配合，这样的设计可以防止样品夹5在样品槽3中振动，防止样品24被振动磕碰，同时保温棉18可以起到保温和减震作用，按下控制器10上的制冷开关12，则控制器10中的电池14会给半导体制冷片7供电制冷，半导体制冷片7在控制芯片13的控制下进行制冷，可靠方便，箱盖9上一侧设置有连接滑板15，连接滑板15可以通过推动推钮29而伸出箱盖9，将一个箱盖9上的连接滑板15与另一个箱盖9上的连接槽31对接配合，并将连接销插入到连接槽31和连接滑板15上的连接孔30上，就可以完成两个箱盖9的连接，可通过这样的方式将多个本装置组合连接在一起，保证了成组运输的稳定，能够更大限度的减轻振动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
