一种高效粮食收储机的制作方法

本实用新型属于农业机械领域，涉及粮食收储机，具体地涉及一种晒场粮食收储机。

背景技术：

在粮食存储中，粮食的的含水率必须控制在一定范围内，目前市场上控制原粮含水率的方式主要有两种，一种自然晒干，一种烘干机。自然晒干是一种传统而古老的方式。经济、原始应用范围最广，粮食在晾晒后收集装袋过程中，以往主要采用人工的方式，劳动强度大，效率低，现已逐渐被机械式粮食收储机所取代，烘干机烘干效果好，效率高，成本相应高，应用受到一定的局限。

粮食晒干进入存储，常见的粮食收储机，有气吸式和搅龙式两种，搅龙式主要是靠搅龙把地面的粮食收集并输送到袋子，对粮食的损伤比较大，同时对地面平整度要求较高；而气吸式主要是靠风机产生的气力输送粮食并装袋，对粮食无损伤，同时也对地面的平整度要求较低。

现有的气吸式粮食收储机在实际使用中存在一些弊端，粮食直接冲击过滤网，导致过滤网经常易发生堵塞；气吸式采用汽油机设备在运行中频繁启动，导致汽油机离合器极易损坏，同时汽油机振动直接传递给机架，导致机架振动大，设备操作环境、舒适性差；在粮食收储进入袋子时，放粮口直接接袋子导致粮食洒落在地上。

由此，对气吸式粮食收储机研究改进提高工作效率，降低设备故障，提高操作环境与舒适性是目前急需解决的问题。

技术实现要素：

本实用新型目的就是提供一种效率高、性能稳定及操作方便舒适的高效气吸式粮食收储机。收储料箱采内风道与过滤网将收储料箱分隔成上通风室、下收储室两部分，输风管道将风通入上通风室，输粮管道将粮食通入下收储室进行放粮，收储效率高，过滤网不堵塞，设备使用舒适。

本实用新型采用的技术方案：一种高效粮食收储机，包括机架，机架上固装动力系统、吸嘴、销轴，机架下安装行走轮，动力系统内设置汽油机并驱动风机，其特征在于：所述机架一侧为悬臂支撑架，所述机架及悬臂支撑架上安装有料箱，所述料箱内安装有内风道和过滤网，所述内风道与过滤网连通，并将料箱分隔成上吸风室、下收储室两部分；

所述料箱外侧分别设置有输风管道和输粮管道，所述输风管道一端与风机连通，另一端接输风弯头，所述输风弯头固装在料箱上并与内风道连通；所述输粮管道一端与吸嘴连通，另一端接输粮弯头，所述输粮弯头安装在料箱上并与下收储室连通，所述风机上设置调风门；

所述吸嘴至少设置二个，且所述料箱外侧至少设置二根输粮管道，所述输粮管道分别设置在输风管道两侧；所述输粮管道一端分别与吸嘴连通，另一端分别接输粮弯头，所述输粮弯头分别安装在料箱上并与下收储室连通；

所述汽油机、风机分别安装在动力支架上，所述动力支架通过减振垫与机架连接。

所述悬臂支撑架上左、右两侧分别安装有手柄，所述手柄上安装拉索，所述拉索分别与调风门、吸嘴连接。

所述料箱下方设置有放粮口，所述放粮口上围有缩口软皮和插板型闸门，所述放粮口设有固定叉（19）和限位架。

所述吸嘴后面设置翼板，所述吸嘴后面设置有仿行轮、仿行连杆及转套，所述转套固装在仿行连杆上，且仿行连杆与吸嘴相连，所述转套与机架的销轴铰接。

本实用新型的有益效果在于：

1、本实用新型粮食收储机由于采用料箱内置风道与过滤网结构，且内风道与过滤网连通成一体，将料箱分隔成上、下两部分，上面为上吸风通道，下面为收储粮通道，粮食作物不直接冲击过滤网 ，降低了过滤网堵塞的机率，同时也减少了灰尘，提高了工作效率和操作环境的舒适性。

2、本实用新型由于采用柔性的方式支撑动力系统，整个收粮机的振动源汽油机及风机设置在动力支架上，采用减震垫将动力振动源与机架完全隔开，整个动力系统自成一体，机架无振动，极大的提高了粮食收储机工作稳定性与操作舒适性；同时，在风机上设置调风门，放粮时关闭调风门，收粮时打开调风门，改变了以往靠频繁启动汽油机的方式来收放粮，降低设备损耗。

3、本实用新型由于在粮食收储机前面采用带后翼板和仿行的吸嘴机构，后翼板形成狭窄通道，形成导流，加速吸嘴吸粮，提高输送速度，采用仿行轮仿行，左右采用转轴铰接仿行机构，这样可使吸粮口经过各种不平地面时，吸粮口与地面的高度始终一致，提高粮食收储机适应性和吸净率。

4、本实用新型由于采用在收储机下方放粮口设置缩口胶皮，并围成一圈在放粮口，既能防止放粮时粮食晒落在袋子，又能限位袋子使串在袋子固定叉的多个袋子移位，提高工作效率。

5、本实用新型由于采用机架一侧设置悬臂式支撑机架框架，使用料箱安装在机架及悬臂支撑架上，放粮时袋子直接置于地面上，并可旋转在料箱的放粮口下方在地面上，放完后可直接推着机器进行收粮，方便单人操作，工作效率高。

附图说明

图1是本实用新型高效粮食收储机结构示意图。

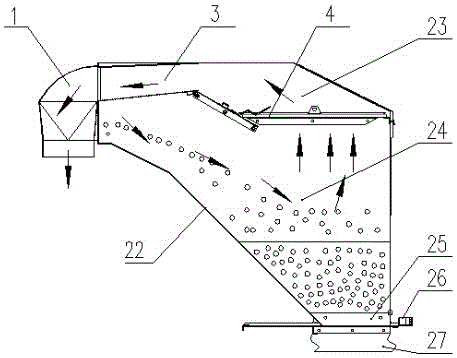

图2是本实用新型高效粮食收储机料箱结构示意图。

图3是本实用新型高效粮食收储机侧视结构示意图。

图4是本实用新型高效粮食收储机吸嘴结构示意图。

1-输风弯头，2-输粮弯头，3-内风道，4-过滤网， 5-调风门，6-风机，7-动力系统 ，8-动力支架，9-吸嘴，10-翼板，11-仿形轮，12-行走轮 ，13-销轴 ，14-减振垫，15-汽油机，16-机架，17-悬臂支撑架，18-限位架，19-固定叉，20-拉索，21-手柄， 22-料箱，23-上吸风室，24-下收储室，25-放粮口，26-插板型闸门，27-缩口软皮，28-输粮管道，29-输风管道，30-仿行连杆，31-转套。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。

如图1、2、3、4所示，一种高效粮食收储机，机架（16），机架一侧做成悬臂支撑架（17），料箱（22），吸嘴（9）。料箱（22）用紧固件固装在机架（16）及悬臂支撑架（17）上，料箱（22）内安装有内风道（3）和过滤网（4），内风道（3）与过滤网（4）连通，内风道（3）与过滤网（4）连通将料箱分隔成上吸风室（23）、下收储室（24）两部分。

在料箱（22）的一侧分别设置有输风管道（29）和输粮管道（28），输风管道（29）和输粮管道（28）分别可以设置二根或二根以上；输风管道（29）一端与风机（6）连通，另一端接输风弯头（1），输风弯头（1）固装在料箱（22）上并通往内风道（3）；输粮管道（28）一端与吸嘴（9）连通，另一端接输粮弯头（2），输粮弯头（2）安装在料箱（22）上并通入下收储室（24），风机（6）上设置调风门（5），调风门（5）可调节风机（6）风量的开启与关闭，调风门（5）由手柄（21）上的拉索（20）控制。

料箱（22）外侧设置二根输粮管道（28）时，输粮管道（28）分别设置在输风管道（29）两侧，需要设置二个吸嘴（9），输粮管道（28）一端分别与吸嘴（9）连通，另一端分别接输粮弯头（2），输粮弯头（2）分别安装在料箱（22）上并与下收储室（24）连通。

吸嘴（9）的后面设置翼板（10），仿行轮（11）、仿行连杆（30）及转套（31）分别安装在吸嘴（9）后面，转套（31）固装在仿行连杆（30）上并铰接在销轴（13）上，仿行连杆（30）与吸嘴（9）铰接，吸嘴（9）可在不平地面运行。

动力系统（7）布置在机架（16）的前方，动力系统（7）内安装有汽油机（15）、风机（6），汽油机（15）驱动风机（6），汽油机（15）和风机（6）分别安装在动力支架（8）上，动力支架（8）通过减振垫（14）与机架（16）连接，收粮机的动力系统（7）振动源被减振垫（14）隔离，使机架（16）不振动。

在悬臂支撑架（17）下，形成放粮时放置袋子的空间，料箱（22）下方的放粮口（25）由插板形闸门（26）控制，并用缩口软皮（27）围成一圈，放粮时缩口软皮（27）伸进袋子内部，放粮口（25）设有固定叉（19）和限位架（18），固定叉（19），限位架（18）防止袋子移位。

粮食收储机工作时，汽油机（15）驱动皮带轮带动风机（6）转动，放粮时关闭调风门（5），收粮时打开调风门（5），收粮时，空气和粮食的混合物通过输粮管道（28）进入料箱（22）下面对的下收储室（24）粮食在重力和过滤网（4）的作用下留在下收储室（24），空气经过过滤网（4）、内风道（3）、输风管道（29）经过风机（6）排向大气，放粮时，通过手柄（21）上拉索（20）关闭调风门（5），打开插板型闸门，收储室（24）里面的粮食通过料箱下方的放粮口，直接将粮食装袋。
