一种纱线纸管的制作方法

本实用新型涉及纸管领域，尤其涉及一种纱线纸管。

背景技术：

纸管一般由螺线纸管和无缝纸管，最常见的用法是作为将纱线绕于纸管上，用于收放线，而现有的纸管中，存在以下问题：1、纸管绕线时，由于线本身较为光滑，刚上线时容易打滑，绕线不均匀，2、传统纸管表面易受潮，3、纸管易被压扁，强度不够，4、纸管平放时容易滚动，不便于整齐摆放。

技术实现要素：

为解决上述技术问题，本实用新型提出了一种纱线纸管，包括管体，所述管体表面设有防滑层；所述管体内壁设有弹性圈，所述弹性圈内设有加强机构；所述管体端部的圆周上设有若干定位块。

优选的，所述弹性圈为PET片材，所述弹性圈于所述管体内壁通过海绵胶贴合。

优选的，所述防滑层为表面设有若干凸点的硅胶层。

优选的，所述加强机构包括三个加强板，所述加强板形成三棱柱，并卡合于所述管体内。

优选的，所述定位块至少为4个，并均匀分布于圆周上。

优选的，所述管体为多层瓦楞纸构成。

本实用新型提出的纱线纸管有以下有益效果：纸管表面设有硅胶层，既能增加纸管表面的摩擦，纱线绕上后不易滑落，又能放置管体受潮，并且内部设有的弹性圈和加强机构能够保证纸管不易压扁，此外，放置时可定位，不会滚动。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

图1为本实用新型的结构示意图；

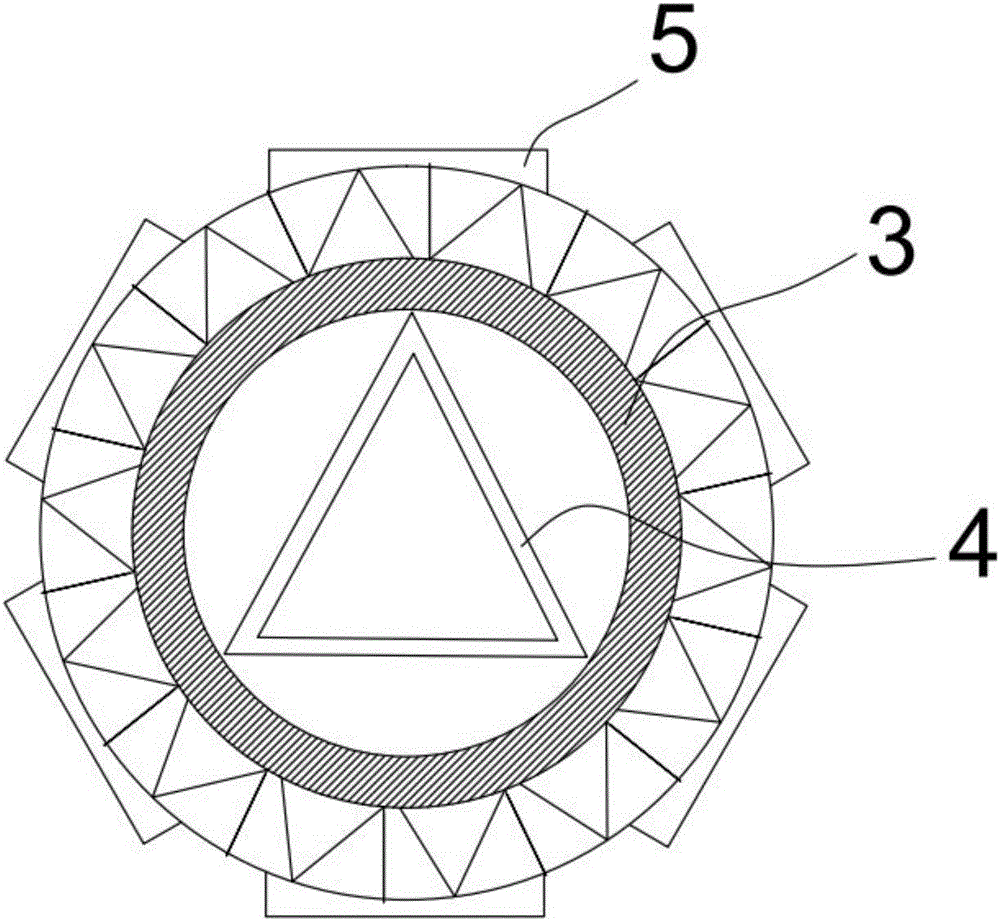

图2为本实用新型的剖视图；

其中，1-管体，2-凸点，3-弹性圈，4-加强板，5-定位块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1、图2所示，本实用新型提出了一种纱线纸管，包括管体1，所述管体1表面设有防滑层；所述管体1内壁设有弹性圈3，所述弹性圈3内设有加强机构；所述管体1端部的圆周上设有若干定位块5。

优选的，所述弹性圈3为PET片材，所述弹性圈3于所述管体1内壁通过海绵胶贴合，PET片材支撑的弹性圈3支撑于管体1内，当管体1收到压力时，弹性边对管体1有支撑作用，并能将外部收到的力抵消，为了能够进一步加强管体1的强度，加强机构在管体1内部，其结构为三个加强板4，所述加强板4形成三棱柱，并卡合于所述管体1内，对管体1内部进行支撑，稳固效果好。

其中，所述防滑层为表面设有若干凸点2的硅胶层，当线材绕于管体1上时，通过表面的凸点2，使得光滑的线材不易从管体1上滑落，并且硅胶层覆盖整个管体1，防止管体1受潮。

为了解决管体1水平放置时会滚动，影响批量储存，在管体1上设置定位块5，所述定位块5至少为4个，并均匀分布于圆周上，水平放置时，管体1不会滚动。

优选的，所述管体1为多层瓦楞纸构成。

对实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
