宽度可调节托辊架的制作方法

技术特征：

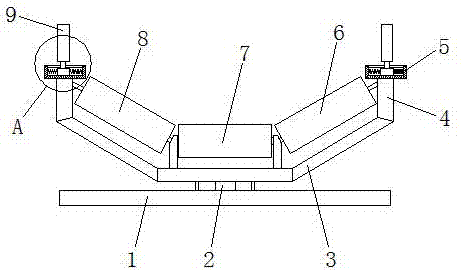

1.宽度可调节托辊架，包括底座(1)，通过支撑架(2)连接设置在底座(1)上方的托辊底架(3)和两托辊侧架(4)，以及设置在托辊底架(3)和托辊侧架(4)内侧的左托辊(8)、中间托辊(7)和右托辊(6)；其特征在于：所述两托辊侧架(4)顶部均固定设有调节装置(5)，所述调节装置(5)由调节框体(5-2)、滑块(5-1)和弹簧构成，所述滑块(5-1)置于所述调节框体(5-2)内，所述滑块(5-1)的左侧与调节框体(5-2)的一侧内壁之间设有左侧弹簧(5-4)，所述滑块(5-1)的右侧与调节框体(5-2)的另一侧内壁之间设有右侧弹簧(5-3)，所述调节框体(5-2)顶部设有滑槽(5-5)，所述滑槽(5-5)内设有辊轴(5-6)，所述辊轴(5-6)顶端设有限位托辊(9)，所述辊轴(5-6)的底端与滑块(5-1)连接固定。

2.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述托辊底架(3)呈V字型结构，托辊底架(3)V形夹角为120°。

3.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述托辊侧架(4)与底座(1)形成垂直，托辊侧架(4)与托辊底架(3)焊接固定。

4.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述滑块(5-1)为长方体结构，滑块(5-1)与调节框体(5-2)形成滑动的间隙配合。

5.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述左侧弹簧(5-4)的弹簧长度长于右侧弹簧(5-3)的弹簧长度，左侧弹簧(5-4)与右侧弹簧(5-3)的劲度系数相同。

6.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述滑槽(5-5)为矩形槽，滑槽(5-5)的槽宽略大于辊轴(5-6)的直径。

7.根据权利要求1所述的宽度可调节托辊架，其特征在于：所述辊轴(5-6)下方设有外螺纹，辊轴(5-6)通过螺纹与滑块(5-1)形成固定连接。
