宽度可调节托辊架的制作方法

本实用新型属于运输机械设备技术领域，涉及一种托辊架，具体的说是涉及一种宽度可调节托辊架。

背景技术：

皮带机是作业效率很高的一种物料输送设备，因其具有输送量大、输送距离长、输送平稳等优点，被广泛地应用于电力、冶金、化工、煤炭、港口、矿山、建材等领域。皮带机的重要组成部分是托辊和托辊架，托辊和托辊架的主要作用是支撑皮带、减少运行阻力，以保证输送带平稳运行。

皮带跑偏是皮带机作业过程中最为常见的故障，在实际运行过程中，皮带跑偏容易造成皮带翻卷物料，引起皮带横向撕裂等安全隐患，不仅对皮带机本身损坏极大，而且降低了皮带的使用寿命，严重影响了生产效率。

目前，许多使用场合广泛采用托辊组件来防止皮带的跑偏，此类托辊组件的结构均大同小异。中国专利号CN201120181002.7实用新型专利公开的皮带机的防跑偏装置，该防跑偏装置包括底座、中间托辊、侧托辊、振动架、振动电机构成，通过中间托辊和两侧托辊形成的U形角防止皮带的跑偏，其每个托辊的支撑轴和托辊架均与机座固定连接，其槽型的宽度不能进行调整，使得其适应传输的工件的尺寸比较固定，对于不适应的皮带容易加剧皮带的局部磨损，使用范围窄，大大降低了皮带的使用寿命。

技术实现要素：

本实用新型的目的是针对目前托辊组件的槽型宽度不能调整，不能与各种皮带和运输工件形成有效的匹配，使用范围窄，皮带使用寿命低等不足，提出一种宽度可调节托辊架，可有效解决上述不足，可满足各种宽度皮带运输的使用需求，可延长运输皮带的使用寿命。

本实用新型的技术方案是：宽度可调节托辊架，包括底座，通过支撑架连接设置在底座上方的托辊底架和两托辊侧架，以及设置在托辊底架和托辊侧架内侧的左托辊、中间托辊和右托辊；其特征在于：所述两托辊侧架顶部均固定设有调节装置，所述调节装置由调节框体、滑块和弹簧构成，所述滑块置于所述调节框体内，所述滑块的左侧与调节框体的一侧内壁之间设有左侧弹簧，所述滑块的右侧与调节框体的另一侧内壁之间设有右侧弹簧，所述调节框体顶部设有滑槽，所述滑槽内设有辊轴，所述辊轴顶端设有限位托辊，所述辊轴的底端与滑块连接固定。

所述托辊底架呈V字型结构，托辊底架V形夹角为120°。

所述托辊侧架与底座形成垂直，托辊侧架与托辊底架焊接固定。

所述滑块为长方体结构，滑块与调节框体形成滑动的间隙配合。

所述左侧弹簧的弹簧长度长于右侧弹簧的弹簧长度，左侧弹簧与右侧弹簧的劲度系数相同。

所述滑槽为矩形槽，滑槽的槽宽略大于辊轴的直径。

所述辊轴下方设有外螺纹，辊轴通过螺纹与滑块形成固定连接。

本实用新型的有益效果为：本实用新型提供的宽度可调节托辊架，结构新颖，工作原理清晰，结构上在托辊侧架上设置调节装置，调节装置由调节框体、滑块和左右侧弹簧构成，当限位托辊受皮带宽度变化时，限位托辊带动滑块向内外侧移动，一侧弹簧被压缩，另一侧则被拉伸，形成了宽度自动调节，与传统的托辊架相比，本实用新型能使各种宽度皮带和运输工件形成有效的匹配，使用范围广，满足了各种宽度皮带运输的使用需求，可延长运输皮带的使用寿命。

附图说明

图1 为本实用新型的整体结构示意图。

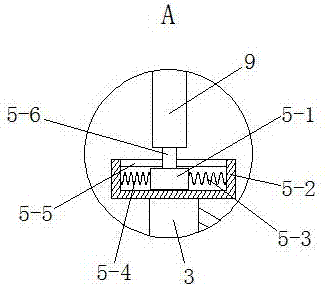

图2 为图1中A处的局部放大结构示意图。

图中：底座1、支撑架2、托辊底架3、托辊侧架4、调节装置5、滑块5-1、调节框体5-2、右侧弹簧5-3、左侧弹簧5-4、滑槽5-5、辊轴5-6、右托辊6、中间托辊7、左托辊8、限位托辊9。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-2所示，宽度可调节托辊架，包括底座1，通过支撑架2连接设置在底座1上方的托辊底架3和两托辊侧架4，以及设置在托辊底架3和托辊侧架4内侧的左托辊8、中间托辊7和右托辊6；两托辊侧架4顶部均固定设有调节装置5，调节装置5由调节框体5-2、滑块5-1和弹簧构成，滑块5-1置于调节框体5-2内，滑块5-1的左侧与调节框体5-2的一侧内壁之间设有左侧弹簧5-4，滑块5-1的右侧与调节框体5-2的另一侧内壁之间设有右侧弹簧5-3，调节框体5-2顶部设有滑槽5-5，滑槽5-5内设有辊轴5-6，辊轴5-6顶端设有限位托辊9，辊轴5-6的底端与滑块5-1连接固定。

如图1-2所示，宽度可调节托辊架，托辊底架3呈V字型结构，托辊底架3V形夹角为120°；托辊侧架4与底座1形成垂直，托辊侧架4与托辊底架3焊接固定；滑块5-1为长方体结构，滑块5-1与调节框体5-2形成滑动的间隙配合；左侧弹簧5-4的弹簧长度长于右侧弹簧5-3的弹簧长度，左侧弹簧5-4与右侧弹簧5-3的劲度系数相同；滑槽5-5为矩形槽，滑槽5-5的槽宽略大于辊轴5-6的直径；辊轴5-6下方设有外螺纹，辊轴5-6通过螺纹与滑块5-1形成固定连接。

本实用新型结构新颖，工作原理清晰，结构上在托辊侧架上设置调节装置，调节装置由调节框体、滑块和左右侧弹簧构成，当限位托辊受皮带宽度变化时，限位托辊带动滑块向内外侧移动，一侧弹簧被压缩，另一侧则被拉伸，形成了宽度自动调节，与传统的托辊架相比，本实用新型能使各种宽度皮带和运输工件形成有效的匹配，使用范围广，满足了各种宽度皮带运输的使用需求，可延长运输皮带的使用寿命。
