蚕丝余料烘干装置的制作方法

本发明涉及蚕丝生产设备技术领域，尤其是一种用于蚕丝余料的烘干装置。

背景技术：

将蚕茧缫成生丝的生产过程中，会产生一些乱丝、碎丝等余料，这些蚕丝余料都是从水池中捞出来的，需要将其烘干回收利用。目前使用的蚕丝余料烘干装置包括装有进出料门的箱体，箱体的底部设有电热炉，顶部设有抽风机和排潮口，在箱体内放置有蚕丝余料的存放架。这种蚕丝余料烘干装置在使用过程中存在以下不足：由于电热炉的耗电量大，造成蚕丝余料回收利用成本高。

技术实现要素：

本发明所要解决的问题是提供一种蚕丝余料烘干装置，可以解决目前蚕丝余料烘干装置的耗电量大，蚕丝余料回收利用成本高的问题。

为了解决上述问题，本发明采用的技术方案是：这种蚕丝余料烘干装置，包括装有进出料门的箱体，所述箱体的顶部设有排潮口，在所述箱体内放置有蚕丝余料的存放架；在所述箱体的两侧分别设有底部与所述箱体连通的热风箱，所述热风箱内装有热气管道，所述热气管道的下端连通蒸汽锅炉尾气的排管，上端连通蒸汽锅炉尾气的净化装置，在所述热风箱的顶部装有鼓风机。

上述蚕丝余料烘干装置技术方案中，更具体的技术方案还可以是：所述存放架上竖向间隔设有多块存放板，所述存放架的底部装有多个滚轮。

进一步的，热风箱的外侧设有保温层。

由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：

1、本发明在箱体的两侧分别设有底部与箱体连通的热风箱，热风箱内装有热气管道，热气管道的下端连通蒸汽锅炉尾气的排管，上端连通蒸汽锅炉尾气的净化装置，在热风箱的顶部装有鼓风机；通过热气管道将热量通过热交换至热风箱内的空气，鼓风机将热风箱内的热风吹到箱体内，对存放架上的蚕丝余料进行烘干，充分利用缫丝厂煮茧的蒸汽锅炉尾气的热能，不需要电加热，节约能源，蚕丝余料回收利用成本低。

2、存放架上竖向间隔设有多块存放板，充分利用箱体内的空间，存放架的底部装有多个滚轮，进出料方便。

附图说明

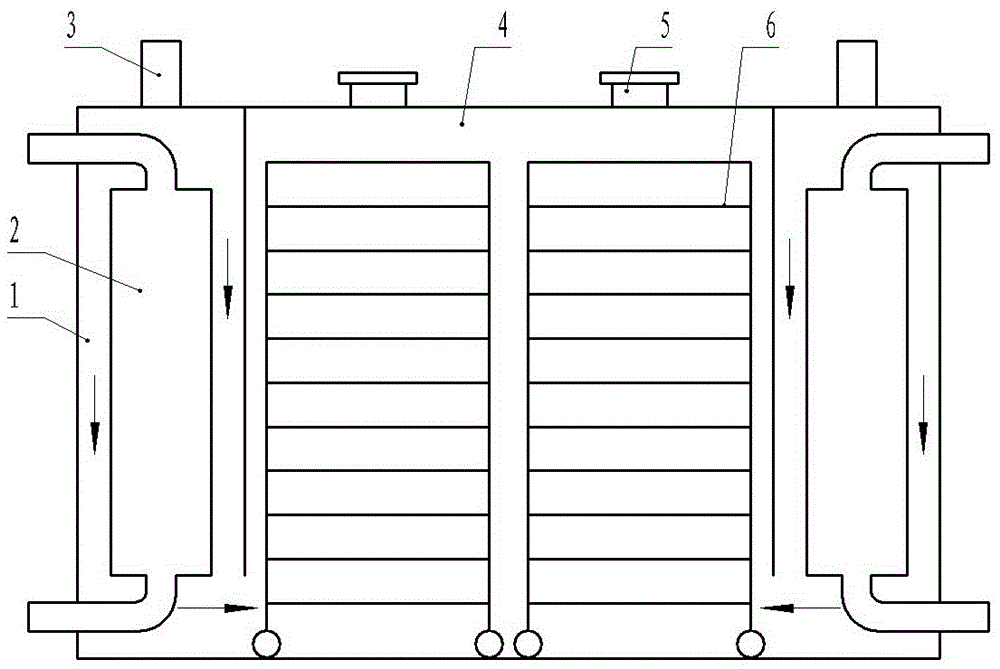

图1是本发明实施例的结构示意图。

具体实施方式

下面结合附图实施例对本发明作进一步详述：

如图1所示的一种蚕丝余料烘干装置，包括装有进出料门的箱体4，箱体4的顶部设置有两个排潮口5，在箱体4内放置有蚕丝余料的存放架6，存放架6上竖向间隔设有十块存放板，存放架的底部装有四个滚轮；在箱体4的两侧分别装有底部与箱体4连通的热风箱1，热风箱1的外侧装有保温层，热风箱1内装有热气管道2，热气管道2的下端连通蒸汽锅炉尾气的排管，上端连通蒸汽锅炉尾气的净化装置，在热风箱1的顶部装有鼓风机3。

本发明通过热气管道2将热量通过热交换至热风箱1内的空气，鼓风机3将热风箱1内的热风吹到箱体4内，对存放架6上的蚕丝余料进行烘干，充分利用缫丝厂煮茧的蒸汽锅炉尾气的热能，不需要电加热，节约能源，蚕丝余料回收利用成本低。
