低辐射电磁炉的同心圆叠层屏蔽结构的制作方法

本实用新型涉及一种低辐射电磁炉，特别是一种低辐射电磁炉的同心圆叠层屏蔽结构。

背景技术：

电磁炉在使用的时候，加热线圈中通入交变电流，线圈周围便产生一交变磁场，交变磁场的磁力线大部分通过金属锅体，在锅底中产生大量涡流，从而产生烹饪所需的热，即为金属通过吸收线盘产生的磁场来实现加热；但是电磁线盘产生的磁场由于不可能100％被锅具吸收，其中一部分的磁场从锅具周围向外泄漏，就形成电磁辐射；电磁炉的辐射频率虽然大约相当于手机信号频率的六十分之一，但是真正决定辐射大小的功率却要比手机信号大得多，这个辐射功率主要取决于电磁炉的电磁波的泄漏值，泄漏越大对使用者的伤害就越大，且电磁辐射伤害是我们看不见的，现有电磁炉有部分采用金属外壳来减少线盘辐射的泄露，但是线盘本身无屏蔽辐射的相关结构，导致空间范围内电磁炉的辐射泄露较大，使用时间较长后容易对人体产生伤害。因此，现有的电磁炉存在着电磁辐射泄漏较大、辐射屏蔽效果差以及长期使用会对人体产生一定伤害等问题。

技术实现要素：

本实用新型的目的在于，提供一种低辐射电磁炉的同心圆叠层屏蔽结构。它具有减少电磁辐射的泄漏量、提高屏蔽电磁辐射的效果以及减小了长期使用对人体产生的危害的特点。

本实用新型的技术方案：低辐射电磁炉的同心圆叠层屏蔽结构，包括设在电磁炉线盘外部叠层分布的铝环，且铝环与电磁炉线盘为同心圆分布。

前述的低辐射电磁炉的同心圆叠层屏蔽结构中，所述铝环固定于电磁炉底壳上,电磁炉底壳上设有用于固定铝环的锥形限位槽。

前述的低辐射电磁炉的同心圆叠层屏蔽结构中，所述铝环上端面连接有陶瓷面板。

前述的低辐射电磁炉的同心圆叠层屏蔽结构中，所述铝环是一个整体的环形结构。

与现有技术相比，本实用新型通过在电磁炉线盘外环设置铝环来对线盘产生的电磁辐射进行屏蔽，使得电磁炉辐射低、更安全；将铝环设置成一种叠层分布结构，对线盘外环区域内的辐射进行多层屏蔽，叠层分布的铝环立体包饶在线盘的外环区域内，对线盘外环泄露的磁场进行屏蔽，铝环与线盘为同心圆分布，可以将磁场屏蔽压缩在电磁炉线盘的中心区域内，通过叠层屏蔽来降低磁场的扩散及泄露，大大降低了电磁炉的辐射值，降低了长期使用对人体产生的伤害。综上所述，本实用新型具有减少电磁辐射的泄漏量、提高屏蔽电磁辐射的效果以及减小了长期使用对人体产生的危害的特点。

通过在底壳上设置锥形限位槽，把铝环限位固定在限位槽内，在铝环安装时还可以对铝环起到导向安装和安装限位的作用。把陶瓷面板通过接触压接在铝环上端面，实现陶瓷面板压接固定铝环。

附图说明

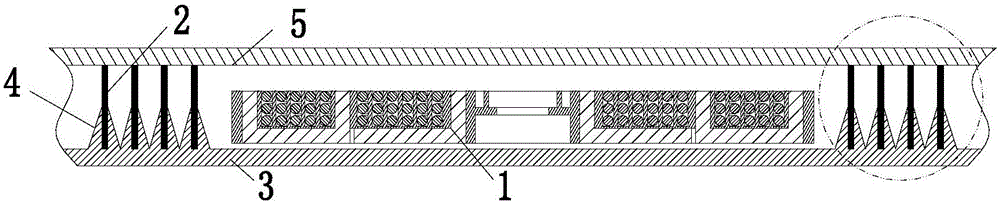

图1是本实用新型的结构示意图；

图2是铝环的安装结构图；

图3是图2的局部放大图。

附图中的标记说明：1-电磁炉线盘，2-铝环，3-电磁炉底壳，4-锥形限位槽，5-陶瓷面板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明，但不作为对本实用新型限制的依据。

实施例。低辐射电磁炉的同心圆叠层屏蔽结构，构成如图1、图2和图3所示，包括设在电磁炉线盘1外环区域叠层分布的铝环2，铝环2以电磁炉线盘1为圆心进行同心圆分布。所述叠层分布是指如图1所示的铝环2布置结构，在电磁炉线盘1外环区域设置多层铝环2，并且多层铝环2均为同心圆布置。

所述铝环2固定于电磁炉底壳3上,电磁炉底壳3上设有用于固定铝环2的锥形限位槽4。

所述铝环2上端面连接有陶瓷面板5。

所述铝环2是一个整体的环形结构。

本实用新型的工作原理：将电磁炉底壳3和锥形限位槽4一体成型，锥形限位槽4位于安装电磁炉线盘1的外环区域，且设有多圈锥形限位槽4，将叠层分布的铝环2分别放置在相对应的锥形限位槽4内，把电磁炉线盘1立体包绕在其中，对电磁炉线盘1外环泄露的磁场进行屏蔽，将磁场屏蔽压缩在电磁炉线盘1的中心区域内，通过叠层屏蔽来降低磁场的扩散及泄露，大大降低了电磁炉的辐射值。然后将陶瓷面板5压接固定在铝环2上端面，把铝环2压接固定在陶瓷面板5与电磁炉底壳3之间。
