柄管镀前清洗机的清洗套的制作方法

本发明涉及一种清洗设备，具体地说是一种柄管镀前清洗机的清洗套，属于机械部件加工处理技术领域。

背景技术：

柄管是许多机械设备中常用的零部件，现在的的柄管上一般镀覆有涂层，为了提高镀覆质量，柄管镀前需要进行清洗，现在的柄管清洗多是采用手工进行，清洗不方便，清洗液多次反复使用，清洗效果不佳，从而影响到柄管成品的质量。另外，柄管在镀前通常需要进行退磁处理，而现有的退磁操作跟清洗操作都是分开的，需要有独立的设备和操作人员，这些都大大影响到生产效率，导致生产成本高。为此，申请人研发了一种集柄管清洗功能与退磁功能与一体的柄管镀前清洗机。

技术实现要素：

本发明的目的在于克服现有技术中存在的不足，提供一种柄管镀前清洗机的清洗套，其结构紧凑、设计合理，能够对柄管外部进行全面彻底清洗，保证柄管成品的加工质量，并且能够大大减轻劳动强度，降低生产成本。

按照本发明提供的技术方案：柄管镀前清洗机的清洗套，其特征在于：包括清洗套本体，所述清洗套本体为带有让位断开口的环形管，所述让位断开口用封板封住，在环形管的内侧壁上设有若干个周向均匀分布的喷水孔。

作为本发明的进一步改进，所述环形管的内侧壁上设有四个喷水孔。

作为本发明的进一步改进，所述环形管上与让位断开口180°对称的位置设有进水连接口，所述直通连接管连接在所述进水连接口上。

作为本发明的进一步改进，所述让位断开口对应的圆心角为30°。

本发明与现有技术相比，具有如下优点：本发明结构紧凑、设计合理，能够对柄管外部进行全面彻底清洗，保证柄管成品的加工质量，并且能够大大减轻劳动强度，降低生产成本。

附图说明

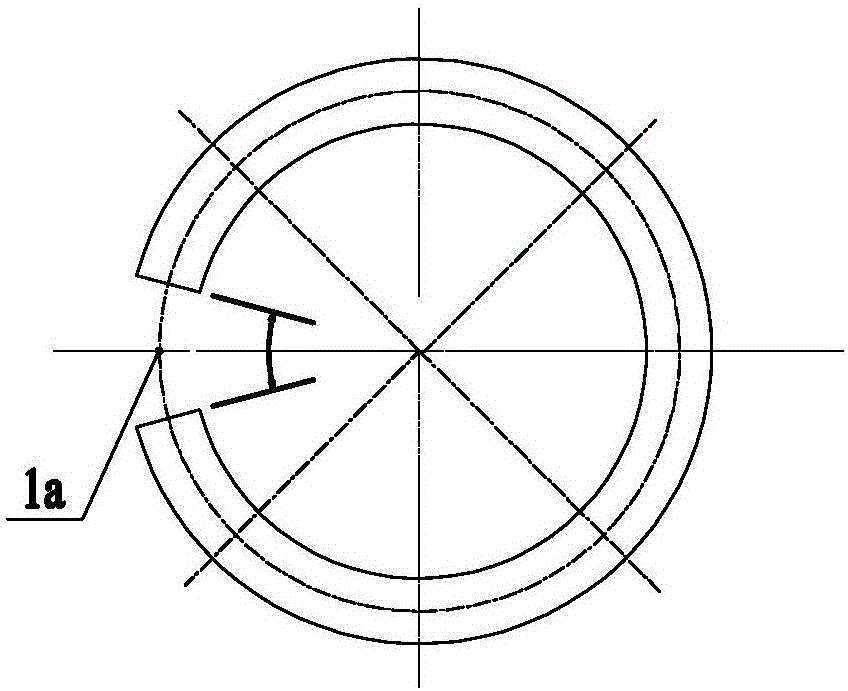

图1为本发明实施例的结构主视图。

图2为图1的俯视图。

图3为图1中的A-A剖视图。

具体实施方式

下面结合具体附图和实施例对本发明作进一步说明。

如图所示：实施例中是一种柄管镀前清洗机的清洗套，其包括清洗套本体1，该清洗套本体1为带有让位断开口1a的环形管，所述让位断开口1a用封板封住，在环形管的内侧壁上设有若干个周向均匀分布的喷水孔1b。

如图1所示，本实施例中，所述环形管的内侧壁上设有四个喷水孔1b，这样可以对柄管进行四面喷水，保证全面的清洗。

如图1所示，本实施例中，所述环形管上与让位断开口1a180°对称的位置设有进水连接口1c，所述直通连接管2连接在所述进水连接口1c上。

如图1所示，本实施例中，所述让位断开口1a对应的圆心角为30°。
