水箱高压自动清洗装置的制作方法

本实用新型涉及一种用于清洗水箱的水箱高压自动清洗装置。

背景技术：

传统的用于清洗水箱的装置，是从水箱外的另外水源提供水箱清洗用水且和水箱清洗机连接组成。上述清洗装置存在如下缺点：1、连接管路过长；2、清洗水压过低；3、清洗不干净；4、清洗不方便；5、浪费水。

技术实现要素：

本实用新型的目的是提供一种水箱高压自动清洗装置，以解决传统的水箱清洗设备连接管路过长、清洗水压过低、清洗不干净、清洗不方便、浪费水等技术问题。

为了实现上述发明目的，本实用新型所采用的技术方案如下：

一种水箱高压自动清洗装置，包括水箱供水管、安装在水箱供水管上的总阀门1和水箱高压自动清洗装置进水控制阀门2、连接进水控制阀门2的水箱高压自动清洗装置进水主管3、并联连接在进水主管3管路中的多级离心泵及吸、出水管4、通过水箱高压自动清洗装置阀门6与多级离心泵及吸、出水管4连接的水箱高压自动清洗装置主管5、位于水箱内的与水箱高压自动清洗装置主管5连接的水箱旋转清洗喷头7。

本实用新型具有在供水设备管路内自动取水、水压高、清洗干净、清洗方便、节省用水等优点。

附图说明

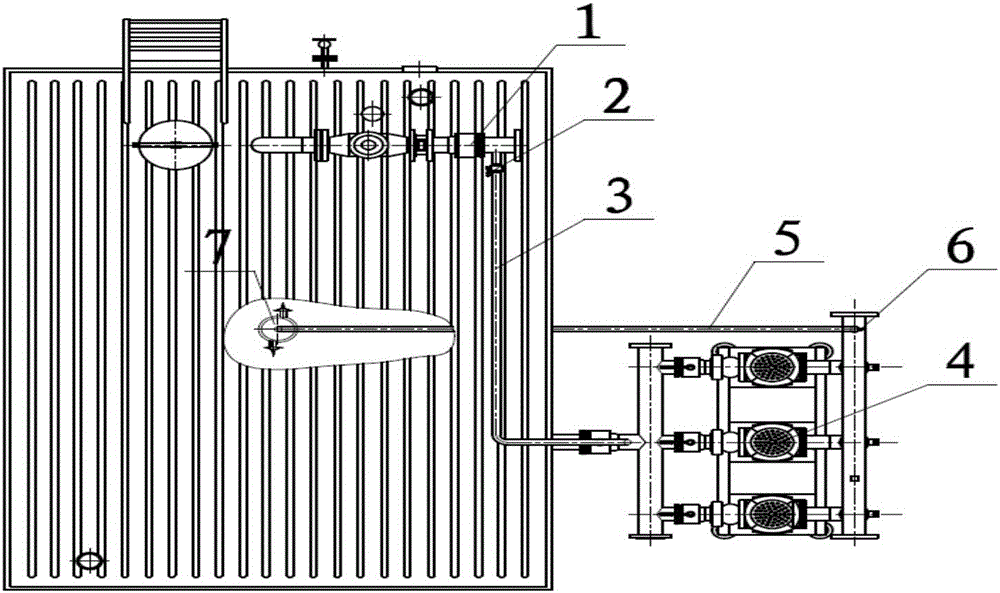

图1是本实用新型水箱高压自动清洗装置的主视结构剖视图。

图2是本实用新型水箱高压自动清洗装置的俯视结构剖视图。

图中编号：1.水箱供水管总阀门，2水箱高压自动清洗装置进水控制阀门，3水箱高压自动清洗装置进水主管，4.多级离心泵及吸、出水管，5.水箱高压自动清洗装置主管，6.水箱高压自动清洗装置阀门，7.水箱旋转清洗喷头。

具体实施方式

本实用新型的具体实施例参见图1，该实施例是用于清洗水箱的水箱高压自动清洗装置的主视结构剖视图。用于清洗水箱的水箱自动清洗装置包括：水箱供水管总阀门1、水箱高压自动清洗装置进水控制阀门2、水箱高压自动清洗装置进水主管3、与供水设备共用的多级离心泵及吸、出水管4、水箱高压自动清洗装置主管5、水箱高压自动清洗装置阀门6、水箱旋转清洗喷头7。

它们的具体连接关系是所述水箱高压自动清洗装置进水主管3一端与水箱供水管总阀门1外端的管线连接，另一端与水箱出水管总阀门外端的管线连接；这种连接能够保证在水箱供水管总阀门关闭的情况下，水箱高压自动清洗装置主管3能够向水箱提供清洗用水，而不用另接水管。

所述水箱高压自动清洗装置主管5与供水设备共用的多级离心泵4出水管连接，不用单独的水箱清洗机，清洗压力大。

所述水箱高压自动清洗阀门6控制水箱清洗的水量。

所述水箱旋转清洗喷头7、与水箱高压自动清洗装置阀门6连接，清洗水箱六面。
