一种室外雾霾消除装置的进出风结构的制作方法

本实用新型涉及空气净化设备技术领域，具体涉及一种室外雾霾消除装置的进出风结构。

背景技术：
近年来，中国部分地区连续出现雾霾天，许多城市连续发出雾霾天气橙色预警。雾霾天不但影响人们的视野，更重要的是增加了呼吸道、心血管病人的发病率，数据显示PM2.5是使人致病的主要因素，PM2.5是指大气中直径小于或等于2.5微米的颗粒物，也称为可入肺颗粒物。虽然PM2.5只是地球大气成分中含量很少的组分，但它对空气质量和能见度等有重要的影响。PM2.5粒径小，富含大量的有毒、有害物质且在大气中的停留时间长、输送距离远，因而对人体健康和大气环境质量的影响更大。雾霾天气会造成城市里大面积低能见度的情况。在早上或夜间相对湿度较大的时候，形成的是雾；在白天气温上升、湿度下降的时候，逐渐转化成霾。这种现象既有气象原因，也有污染排放原因。强烈的雾霾给人的生活和出行及健康带来强烈的不便。目前，人们在防雾霾天气所采用的方法手段多是带口罩、宅在家中少出门、不开窗户，房间里增加绿色植物，开空调和使用空气净化器等等。但是，在雾霾天气的情况下，还有大量的人员需要在室外工作、出行和参加一些集体活动等。这就需要开发一种在室外人员密集区放置的除雾霾设备以及相关的进出风组件。

技术实现要素：

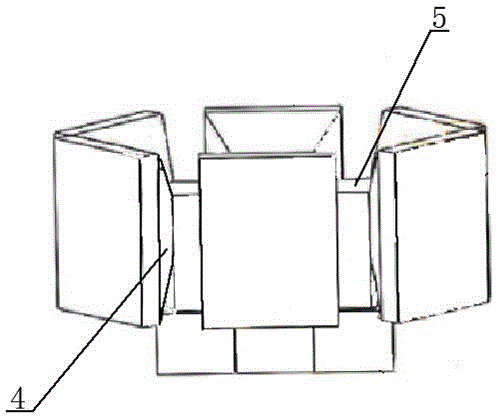

本实用新型的目的是为解决上述技术问题的不足，提供一种室外雾霾消除装置的进出风结构。本实用新型为解决上述技术问题，所提供的技术方案是：一种室外雾霾消除装置的进出风结构，包括支架、设置在支架下部的汇风箱出风模块以及沿支架的竖直方向设置的多个进风组件，每个进风组件均由滤网模块、静电收尘模块、风机进风管道、风机以及风机出风管道组成，每个进风组件包括沿圆周方向均匀分布的多个静电收尘模块，每个静电收尘模块的进风端均设置有滤网模块，滤网模块的进口朝向外部设置，静电收尘模块的出风口依次与风机进风管道、风机和风机出风管道连接，所述每个进风组件的风机出风管道的出风口均连接至汇风箱出风模块，汇风箱出风模块具有多个水平设置的出风口，多个出风口沿圆周方向均匀分布。作为本实用新型一种室外雾霾消除装置的进出风结构的进一步优化：所述进出风结构包括两个进风组件，分别为上层进风组件和下层进风组件，两个进风组件的出风口均连接至汇风箱出风模块。作为本实用新型一种室外雾霾消除装置的进出风结构的进一步优化：所述每个进风组件包括6个静电收尘模块，6个静电收尘模块沿圆周方向均匀分布，且每个静电收尘模块的进风端均设置有滤网模块。作为本实用新型一种室外雾霾消除装置的进出风结构的进一步优化：所述汇风箱出风模块具有可使洁净空气沿汇风箱四周均匀排出的导风板。作为本实用新型一种室外雾霾消除装置的进出风结构的进一步优化：所述汇风箱出风模块的出风口距离支架底端的距离为1-2m。有益效果1、本实用新型雾霾消除装置的进出风结构能够使实现以雾霾消除装置为中心，360度全方位无死角的清洁空气；2、本实用新型雾霾消除装置的进出风结构可以有效的利用空间，具有占地面积小，布置紧奏，方便美化的特点；3、本实用新型雾霾消除装置的进出风结构可以采用模块化设计，方便后期的更换和维护；4、本实用新型雾霾消除装置的进出风结构能够减小系统阻力，提高除霾效率。附图说明图1为本实用新型雾霾消除装置进出风结构的结构示意图；图2为本实用新型雾霾消除装置进出风结构中进风组件的结构示意图；图3为本实用新型雾霾消除装置进出风结构中静电收尘模块的结构示意图；图中标记：1、支架，2、汇风箱出风模块，3、滤网模块，4、静电收尘模块，5、风机进风管道，6、风机出风管道。具体实施方式下面结合实施例和附图对本实用新型作进一步的说明：如图所示:一种室外雾霾消除装置的进出风结构，包括支架1、设置在支架1下部的汇风箱出风模块2以及沿支架1的竖直方向设置的多个进风组件，每个进风组件均由滤网模块3、静电收尘模块4、风机进风管道5、风机以及风机出风管道6组成，每个进风组件包括沿圆周方向均匀分布的多个静电收尘模块4，每个静电收尘模块4的进风端均设置有滤网模块3，滤网模块3的进口朝向外部设置，静电收尘模块4的出风口依次与风机进风管道5、风机和风机出风管道6连接，所述每个进风组件的风机出风管道6的出风口均连接至汇风箱出风模块2，汇风箱出风模块2具有多个水平设置的出风口，多个出风口沿圆周方向均匀分布。本实施例的进出风结构包括两个进风组件，分别为上层进风组件和下层进风组件，两个进风组件的出风口均连接至汇风箱出风模块2。每个进风组件包括6个静电收尘模块4，6个静电收尘模块4沿圆周方向均匀分布，且每个静电收尘模块4的进风端均设置有滤网模块3。汇风箱出风模块2具有可使洁净空气沿汇风箱四周均匀排出的导风板。汇风箱出风模块2的出风口距离支架1底端的距离为1-2m。本实用新型通过优化雾霾消除装置（“除霾塔”）的进出风系统，可以保证以“除霾塔”为中心，360度全方位无死角的清洁空气。此种进出风系统，可以有效的利用空间，具有占地面积小，布置紧奏，方便美化的特点。并且采用模块化设计，方便后期的更换和维护。同时能够减小系统阻力，提高除霾效率。以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
