一种中药炒药机的除烟尘装置的制作方法

本实用新型涉及除烟尘装置技术领域，具体为一种中药炒药机的除烟尘装置。

背景技术：
中药炒药机一般用电加热来烘炒药物，在炒制的过程中会产生一些烟气，药材中的一些粉尘随着炒制也会出来，现有中药炒药机一般设置有排烟口，让这些烟尘随着排烟口排出，这样会污染环境，不利于工作人员的身体健康，一些中药炒药机设置有除尘装置，但是不能很好的除尘，也会造成污染。

技术实现要素：

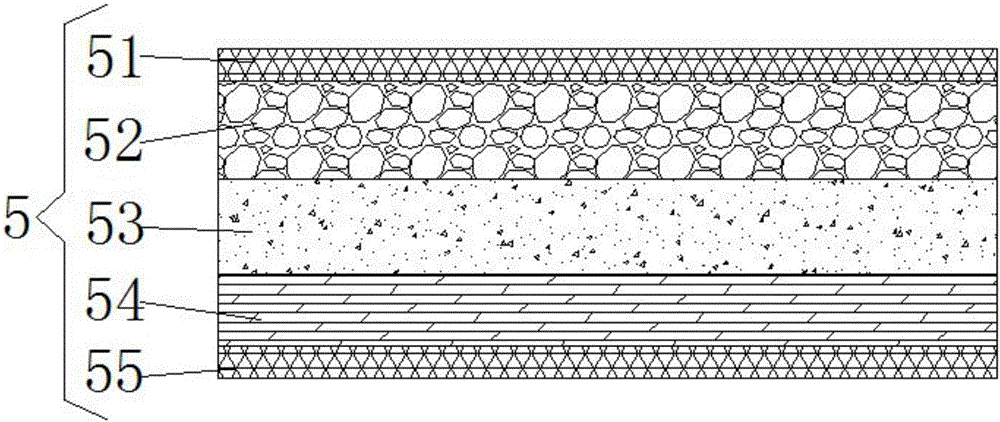

本实用新型的目的在于提供一种中药炒药机的除烟尘装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种中药炒药机的除烟尘装置，包括炒筒，所述炒筒外架体的一侧设置有排烟口，所述排烟口与输入管道的一端相连通，所述炒筒的一侧设置有储水净化池，所述输入管道的另一端与储水净化池的顶部一侧相连通，所述储水净化池的顶部另一侧连通有输出管道，所述输出管道的出口处设置有抽风机，所述输入管道内设置有除尘盒，所述除尘盒包括第一金属网、木炭吸附层、滤芯、高温过滤棉和第二金属网，所述储水净化池内设置有水泵，所述水泵的一端通过水管与设置在输入管道内部的喷头连接。优选的，所述输入管道、输出管道和储水净化池相连通。优选的，所述除尘盒设置在喷头的上方。优选的，所述喷头为旋转结构。与现有技术相比，本实用新型的有益效果是：本中药炒药机的除烟尘装置，设置有除尘盒，当烟气进入除尘盒内后，除尘盒能够过滤掉颗粒杂物， 经过滤芯过滤后气体均匀性得到显著提高，经过高温过滤棉过滤，能有效除尘，又能抵抗有害烟雾的化学侵蚀，设置有储水净化池装置，能够使烟气灰尘进一步的过滤，达到良好的除烟尘效果，避免了污染，有利于工作人员的身体健康。附图说明图1为本实用新型结构示意图；图2为本实用新型除尘盒结构示意图。图中：1炒筒、2排烟口、3输入管道、4抽风机、5除尘盒、51第一金属网、52木炭吸附层、53滤芯、54高温过滤棉、55第二金属网、6喷头、7输出管道、8水管、9储水净化池、10水泵。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。请参阅图1-2，本实用新型提供一种技术方案：一种中药炒药机的除烟尘装置，包括炒筒1，炒筒1外架体的一侧设置有排烟口2，排烟口2与输入管道3的一端相连通，炒筒1的一侧设置有储水净化池9，输入管道3的另一端与储水净化池9的顶部一侧相连通，储水净化池9的顶部另一侧连通有输出管道7，输入管道3、输出管道7和储水净化池9相连通，输出管道7的出口处设置有抽风机4，输入管道3内设置有除尘盒5，除尘盒5包括第一金属网51、木炭吸附层52、滤芯53、高温过滤棉54和第二金属网55，置有除尘盒5，当烟气进入除尘盒5内后，除尘盒5能够过滤掉颗粒杂物，经过滤芯53过滤后气体均匀性得到显著提高，经过高温过滤棉54过滤，能有效除尘，又 能抵抗有害烟雾的化学侵蚀，储水净化池9内设置有水泵10，水泵10的一端通过水管8与设置在输入管道3内部的喷头6连接，除尘盒5设置在喷头6的上方，喷头6为旋转结构，设置有储水净化池10装置，能够使烟气灰尘进一步的过滤，达到良好的除烟尘效果，避免了污染，有利于工作人员的身体健康。工作原理：本实用新型使用时，烟尘通过排烟口2，进入输入管道3，经过除尘盒5进行烟尘处理，滤芯53过滤后气体均匀性得到显著提高，高温过滤棉54过滤，能有效除尘，又能抵抗有害烟雾的化学侵蚀，整个除尘盒5对烟尘过滤后，再经水过滤，输入管道3的下方设置有储水净化池9，储水净化池9内设置有水泵，水泵的一端通过水管8与设置在输入管道3内部的喷头6连接，过滤后的干净空气通过输出管道7经抽风机4排出，避免了污染，有利于工作人员的身体健康。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
