一种可自动清洁的雨水收集处理装置的制作方法

本实用新型涉及雨水处理领域，具体是一种可自动清洁的雨水收集处理装置。

背景技术：

雨水是重要的淡水来源，但是随着工业的发展，现有的雨水中杂质较多，一般不直收集，而是通过雨水收集装置收集后再过滤。目前，公知的雨水收集装置是由接管和一个收集水桶简单组合而成。将接管与雨水收集管连接，将雨水引导至雨水收集桶。但是很多情况下雨水含有杂质较多，雨水收集后应用场所有限，而且雨水中的杂质容易在雨水收集桶中沉淀，导致雨水收集桶的有效容积下降。另外一些雨水收集桶虽然有过滤装置，但是过滤装置通常是固定的，滤网容易阻塞，从而造成雨水收集效率下降。

技术实现要素：

本实用新型的目的在于提供一种可自动清洁的雨水收集处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可自动清洁的雨水收集处理装置，包括雨水过滤网、废水出口、净水出口、桶体和雨水入口，所述桶体的内部设置两块隔板，两块隔板自上而下的将桶体的内部空间分割成进水区、清洁区和排污区，所述清洁区设置上大下小的筒状雨水过滤网，且雨水过滤网的两端分别连接在清洁区上下两端隔板的中部通孔上，所述清洁区的底部设置净水出口，而排污区的底部设置废水出口，雨水入口切向连接进水区所在的桶壁上。

作为本实用新型进一步的方案：所述进水区的内部竖直设置多个雨水驱动叶片，雨水驱动叶片通过连杆连接转轴的一端，而转轴的另一端活动连接在桶体内部的支架上，所述雨水过滤网的内壁上接触设置滤网清洗刷，滤网清洗刷通过连杆固定连接在转轴上。

作为本实用新型再进一步的方案：所述滤网清洗刷的数量为多个。

与现有技术相比，本实用新型的有益效果是：本实用可以在收集雨水的同时，方便的实现对雨水的过滤以及对过滤网的自动清洗，快速得到净水，同时能够长时间处理雨水，本实用结构简单，易实现。

附图说明

图1为本实用新型的主视图。

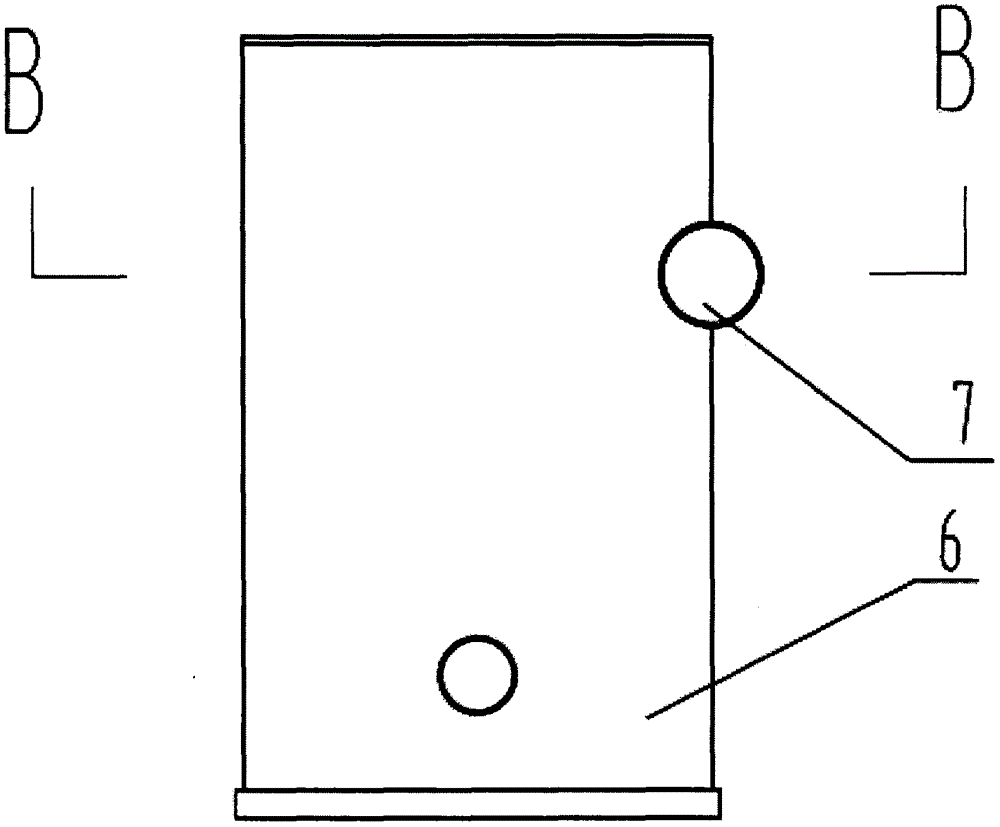

图2为本实用新型的左视图。

图3为本实用新型的俯视图。

图4为图3中A-A方向的的剖面图。

图5为图2中B-B方的向的剖面图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～5，本实用新型实施例中，一种可自动清洁的雨水收集处理装置，包括雨水驱动叶片1、滤网清洗刷2、雨水过滤网3、废水出口4、净水出口5、桶体6、雨水入口7，所述桶体6的内部设置两块隔板，两块隔板自上而下的将桶体6的内部空间分割成进水区、清洁区和排污区，所述清洁区设置上大下小的筒状雨水过滤网3，且雨水过滤网3的两端分别连接在清洁区上下两端隔板的中部通孔上，用于过滤雨水，上大下小的筒状结构能够保证水流在雨水过滤网3的内壁上螺旋运动，使得固液充分分离。

所述清洁区的底部设置净水出口5，而排污区的底部设置废水出口4，以便于将雨水过滤网3分离的净水和污水分别排放。

所述进水区的内部竖直设置多个雨水驱动叶片1，雨水入口7切向连接进水区所在的桶壁上，以便于利用雨水输入的力量推动雨水驱动叶片1，雨水驱动叶片1通过连杆连接转轴的一端，而转轴的另一端活动连接在桶体6内部的支架上，从而保证转轴能够自由转动，所述雨水过滤网3的内壁上接触设置多个滤网清洗刷2，滤网清洗刷2通过连杆固定连接在转轴上，从而利用转轴带动滤网清洗刷2将雨水过滤网3内壁上粘附的物质刷离，避免造成滤网孔堵塞的现象，保证其处理流量稳定。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
