一种锅炉废气处理装置的制作方法

本实用新型涉及工业锅炉技术领域，具体为一种锅炉废气处理装置。

背景技术：

工业锅炉产品分两种，一是蒸汽，用于发电，或是供气，比如化肥厂可用蒸汽汽化，以煤为原料，合成化肥，这就是典型的工业锅炉，工业锅炉还是以燃煤占大多数，燃气的一般是余热锅炉用于回收废热。工业锅炉常见的是循环流化床锅炉 工业锅炉是重要的热能动力设备，我国是当今世界锅炉生产和使用最多的国家。中国制造业是在新中国成立后建立和发展起来的，锅炉在使用的过程中，煤炭的燃烧会释放出二氧化碳、一氧化碳和二氧化硫等有害气体，不仅会污染环境，而且会对人体健康造成很大伤害。

技术实现要素：

本实用新型的目的在于提供一种锅炉废气处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锅炉废气处理装置，包括炉体，所述炉体的一侧设置有第一净化箱，所述炉体通过其一侧设置的排烟管与第一净化箱连通，所述第一净化箱的一侧设置有第二净化箱，所述第一净化箱通过其内部延伸出的排气管与第二净化箱连通，所述第二净化箱的一侧设置有第三净化箱，所述第二净化箱通过其内部延伸出的排气管与第三净化箱连通。

优选的，所述第三净化箱的内部设置有隔板，所述隔板的下侧设置有净化液，所述第三净化箱的左侧板和右侧板上均开设有滑槽，且两个滑槽分别通过其内部设置的滑块与隔板的两端滑动连接，所述第三净化箱的箱体内部设置有防腐层。

优选的，所述第一净化箱、第二净化箱和第三净化箱内部的结构相同，且第二净化箱的内部还设置有加热盒。

优选的，所述加热盒的内部设置有电磁加热器，所述电磁加热器的两侧均设置有电热板，且电热板上设置有均匀分布的电热片。

优选的，防腐层包括聚四氟乙烯板，所述聚四氟乙烯板的内侧设置有氧化铜板，所述氧化铜板的内侧设置有不锈钢板。

与现有技术相比，本实用新型的有益效果是：该锅炉废气处理装置，通过第一净化箱、第二净化箱、第三净化箱和加热盒这些结构相互之间的配合使用，可以对锅炉排出的废气中所含有的有害气体进行充分的净化吸收，加热盒可以促进净化液与有害气体发生化学反应，使有害气体被净化的更加彻底，避免有害气体排出导致环境污染，避免人体受到伤害，且结构比较简单，使用方便。

附图说明

图1为本实用新型结构示意图；

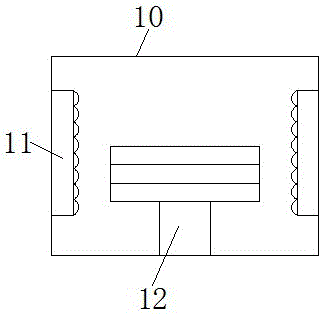

图2为本实用新型加热盒内部结构示意图；

图3为本实用新型防腐层内部结构示意图。

图中：1炉体、2排烟管、3第一净化箱、4排气管、5第二净化箱、6第三净化箱、7隔板、8滑槽、9箱体、10加热盒、11电热板、12电磁加热器、13聚四氟乙烯板、14氧化铜板、15不锈钢板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锅炉废气处理装置，包括炉体1，将煤炭放进炉体1内燃烧，炉体1的一侧设置有第一净化箱3，第一净化箱3内的净化液会主要对废气中含有的二氧化碳进行吸收，避免二氧化碳过多的排放导致全球变暖，炉体1通过其一侧设置的排烟管2与第一净化箱3连通，方便废气进入第一净化箱3内，避免废气泄露，第一净化箱3的一侧设置有第二净化箱5，第二净化箱5内的净化液会主要对废气中的一氧化碳进行吸收，由于一氧化碳与碱液反应需要高温高压，因此在第二净化箱5内设置有加热盒10，增加第二净化箱5内的温度和压强，从而促进第二净化箱5内的净化液对一氧化碳进行很好的吸收，避免一氧化碳的排放导致人体中毒，生命受到威胁，第一净化箱3通过其内部延伸出的排气管4与第二净化箱5连通，方便经过第一净化箱3净化之后的气体进入第二净化箱5，第二净化箱5的一侧设置有第三净化箱6，第三净化箱6内的净化液会主要对废气中的二氧化硫进行吸收，避免二氧化硫的过度排放导致酸雨的产生，避免人们的身体和财产安全受到损害，第三净化箱6的内部设置有隔板7，避免气体向上扩散，不方便气体在净化箱之间传递，隔板7的下侧设置有净化液，对废气中的有害气体进行吸收，第三净化箱6的左侧板和右侧板上均开设有滑槽8，且两个滑槽8分别通过其内部设置的滑块与隔板7的两端滑动连接，当有害气体与净化液发生反应时，会放出热量，导致第三净化箱6内的压强增大，隔板7会在滑槽8内滑动，避免隔板7长期受到压力的冲击导致变形或者损坏，第三净化箱6的箱体9内部设置有防腐层，避免第三净化箱6受到净化液的腐蚀，延长第三净化箱6的使用寿命，防腐层包括聚四氟乙烯板13，具有很好的防腐蚀效果，可以延长第三净化箱6的使用寿命，聚四氟乙烯板13的内侧设置有氧化铜板14，稳定性好，耐腐蚀性强，氧化铜板14的内侧设置有不锈钢板15，增加第三净化箱6的强度，避免第三净化箱6受到外界的破坏，第一净化箱3、第二净化箱5和第三净化箱6内部的结构相同，且第二净化箱5的内部还设置有加热盒10，增加第二净化箱5内部的温度和压强，有利于第二净化箱5内部的净化液对一氧化碳进行吸收，加热盒10的内部设置有电磁加热器12，电磁加热器12的两侧均设置有电热板11，且电热板11上设置有均匀分布的电热片，第二净化箱5通过其内部延伸出的排气管4与第三净化箱6连通。

工作原理：使用时，锅炉在将煤炭燃烧之后，会排出含有大量有害气体的废气，这些废气经过排烟管2和排气管4依次进入第一净化箱3、第二净化箱5和第三净化箱6内，第一净化箱3、第二净化箱5和第三净化箱6内的净化液会分别针对有害气体的不同成分进行针对性吸收，加热盒10会促进第二净化箱5的作用，防腐层会避免净化箱受到净化液的腐蚀。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
