一种用于绿色建筑的高效沥青搅拌罐的制作方法

本实用新型涉及建筑施工技术领域，更具体的是涉及一种用于绿色建筑的高效沥青搅拌罐。

背景技术：

沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳。沥青是一种防水防潮和防腐的有机胶凝材料。沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种：其中，煤焦沥青是炼焦的副产品。石油沥青是原油蒸馏后的残渣。天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积。沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。

在沥青的生产过程中，常常需要对沥青进行搅拌，现有的沥青搅拌装置的搅拌效率低；此外，由于沥青具有一定的粘度，沥青间的混合速度较慢，造成搅拌时间较长。

技术实现要素：

本实用新型的目的在于：针对现有沥青搅拌罐搅拌效率低和减半时间长的问题，本实用新型提供一种用于绿色建筑的高效沥青搅拌罐。

本实用新型为了实现上述目的具体采用以下技术方案：

一种用于绿色建筑的高效沥青搅拌罐，包括罐体和用于支撑罐体的支架，所述的罐体外壁上设置有导热油出口和导热油进口，导热油出口和导热油进口之间连接有导热油螺旋盘管，罐体内壁上设置有温度传感器，罐体上端设置有进料口，罐体下端倾斜设置有出料口，在罐体内部设有搅拌轴，搅拌轴上设置有两个搅拌组件A和一个搅拌组件B，所述的搅拌组件B位于两个搅拌组件A之间，所述的搅拌轴的上端延伸出罐体与变频电机相连接，所述滑动块的外表面焊接有多对搅拌叶片。

进一步地，所述的搅拌组件A包括对称设置在搅拌轴两侧的两个活动搅拌组件，每个活动搅拌组件均包括安装杆，安装杆的一端与搅拌轴固定连接，安装杆的另一端设置有限位块，安装杆上套设有复位弹簧和滑动块，复位弹簧的一端与搅拌轴固定连接，复位弹簧的另一端与滑动块连接，所述滑动块的外表面焊接有三对搅拌叶片。

进一步地，所述的搅拌组件B包括对称设置在搅拌轴两侧的固定搅拌组件，所述的固定搅拌组件包括固定安装杆，固定安装杆上均布有若干搅拌杆。

进一步地，所述的导热油出口位于罐体上端，导热油进口位于罐体下端。

进一步地，所述的出料口与水平面的夹角为30°~45°，出料口上设置有控制阀。

本实用新型的有益效果如下：

本实用新型结构简单，提高了沥青物料的均匀性和改性效率；搅拌组件A和搅拌装置B的两者搅拌组件的配合增加了搅拌效率，搅拌组件A可以实现搅拌范围的调整，进一步提高了物料的混合效果；温度传感器用于检测搅拌罐内的温度，当温度降低时，温度传感器将数据传递给控制器，控制器控制电加热管的工作，对沥青进行升温，提高了沥青的混合效果。

附图说明

图1是本实用新型的几个示意图；

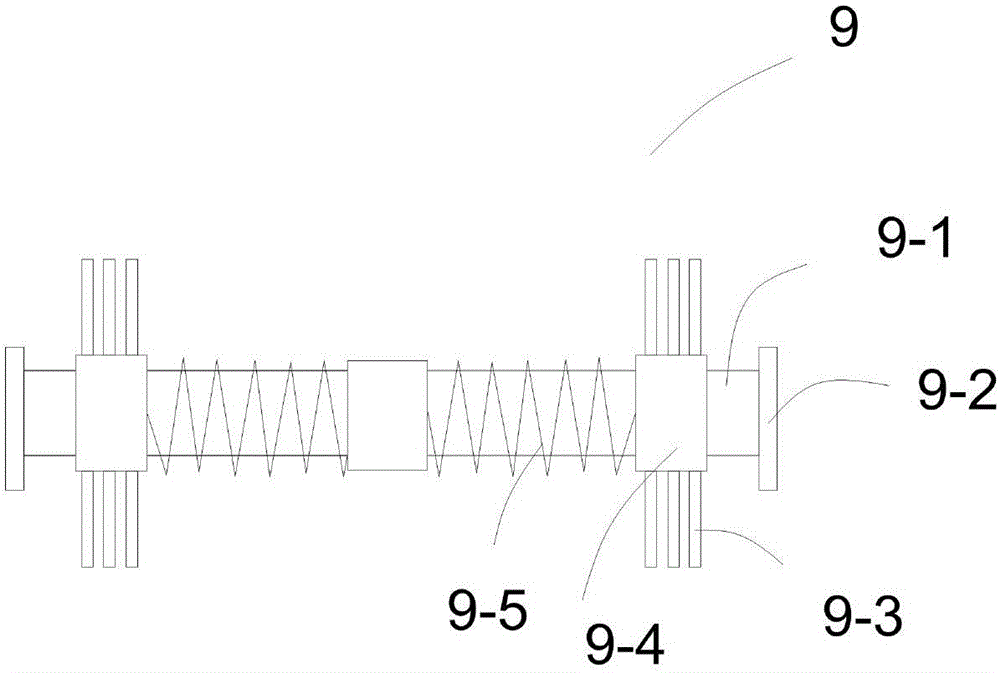

图2是搅拌组件A的结构示意图；

图3是搅拌组件B的结构示意图。

具体实施方式

为了本技术领域的人员更好的理解本实用新型，下面结合附图和以下实施例对本实用新型作进一步详细描述。

实施例1

如图1到3所示，本实施例提供一种用于绿色建筑的高效沥青搅拌罐，包括罐体1和用于支撑罐体1的支架5，其特征在于，所述的罐体1外壁上设置有导热油出口2和导热油进口6，导热油出口2和导热油进口6之间连接有导热油螺旋盘管3，罐体1内壁上设置有温度传感器7，罐体1上端设置有进料口10，罐体1下端倾斜设置有出料口4，在罐体1内部设有搅拌轴12，搅拌轴12上设置有两个搅拌组件A9和一个搅拌组件B8，所述的搅拌组件B8位于两个搅拌组件A9之间，所述的搅拌轴12的上端延伸出罐体1与变频电机11相连接，所述滑动块9-4的外表面焊接有多对搅拌叶片9-3。

所述搅拌组件A9包括对称设置在搅拌轴12两侧的两个活动搅拌组件，每个活动搅拌组件均包括安装杆9-1，安装杆9-1的一端与搅拌轴12固定连接，安装杆9-1的另一端设置有限位块9-2，搅拌轴12上套设有复位弹簧9-5和滑动块9-4，复位弹簧9-5的一端与搅拌轴12固定连接，复位弹簧9-5的另一端与滑动块9-4连接，所述滑动块9-4的外表面焊接有三对搅拌叶片9-3。

搅拌组件B 8包括对称设置在搅拌轴12两侧的固定搅拌组件，所述的固定搅拌组件包括固定安装杆8-1，固定安装杆8-1上均布有若干搅拌杆8-2。

导热油出口2位于罐体1上端，导热油进口6位于罐体1下端。

出料口与水平面的夹角为30°~45°，出料口上设置有控制阀。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，本实用新型的专利保护范围以权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
