一种大口径高压密封闸阀的制作方法

本实用新型涉及高压密封闸阀设备技术领域，具体为一种大口径高压密封闸阀。

背景技术：

闸阀是一种最常见的启闭阀，利用闸板来接通或截断管路中的介质，在石油、水和含硫酸性介质中工作的高压闸阀，还需要满足-29°到650°的温度范围内长期使用，而传统的闸阀通过特殊加工后虽然能够在-29°到650°的温度范围内长期使用，但是传统的闸阀往往采用单层密封组件，虽然采用单层密封组件，但是在阀门开关过程中由于阀腔中的介质进入阀体内部，对密封组件产生巨大的冲击，容易造成密封组件的损坏，导致闸阀出现泄漏的状况，缩短了闸阀的使用寿命，工作人员需要经常更换闸阀，增加经济负担，已经不能满足现有的市场需求。

技术实现要素：

本实用新型的目的在于提供一种大口径高压密封闸阀，以解决上述背景技术中提出的问题，所具有的有益效果是；采用楔式闸阀，这种闸阀结构简单，温度对其影响小，当密封组件磨损的时候，可以加垫片补偿，同时采用两个密封组件可以充分的保护闸阀的密封性能，避免发生泄露。

为实现上述目的，本实用新型提供如下技术方案：一种大口径高压密封闸阀，包括手轮、阀盖、阀体、阀杆、第一密封组件和外圈，所述手轮与齿轮箱之间通过连接杆转动连接，且手轮的右端上安装有手柄，所述阀盖与齿轮箱之间安装有支撑架，且阀盖安装在齿轮箱下端，所述阀盖内部从上到下依次设置有轴承和密封盖，所述第一密封组件与第二密封组件之间安装有轴承，且第一密封组件安装在第二密封组件上端，所述阀体内部设置有大口径阀腔，且大口径阀腔内部设置有阀板，所述阀杆与阀板之间固定连接，且阀 板的底部设置有轴承座，所述外圈与内圈之间通过滚动体转动连接，且滚动体与滚动体之间设置有保持架。

优选的，所支撑架与阀盖之间通过螺柱固定连接，且螺柱上安装有螺母述。

优选的，所述阀杆与齿轮箱之间通过齿轮转动连接。

优选的，所述大口径阀腔内壁上均匀的设置有环氧树脂涂层。

优选的，所述阀杆与内圈之间固定连接。

与现有技术相比，本实用新型的有益效果是：该设备采用楔式闸阀，这种闸阀结构简单，温度对其影响小，当密封组件磨损的时候，可以加垫片补偿，延长使用寿命，同时在阀体的内部采用第一密封组件和第二密封组件可以充分的保证闸阀的密封性能，避免发生泄露，闸阀的手轮设置成与阀杆平行的方式，避免垂直式的手轮妨碍安装，在阀板的底部安装有轴承座，使得阀体可以轻易的转动，在阀体的内部设置有两个轴承，不仅可以便于阀杆的转动，而且可以限定阀杆，避免阀杆长时间使用发生错位，在阀腔的内壁上涂有环氧树脂涂层，可以防止阀体的腐蚀和生锈，延长使用寿命。

附图说明

图1为本实用新型的结构示意图；

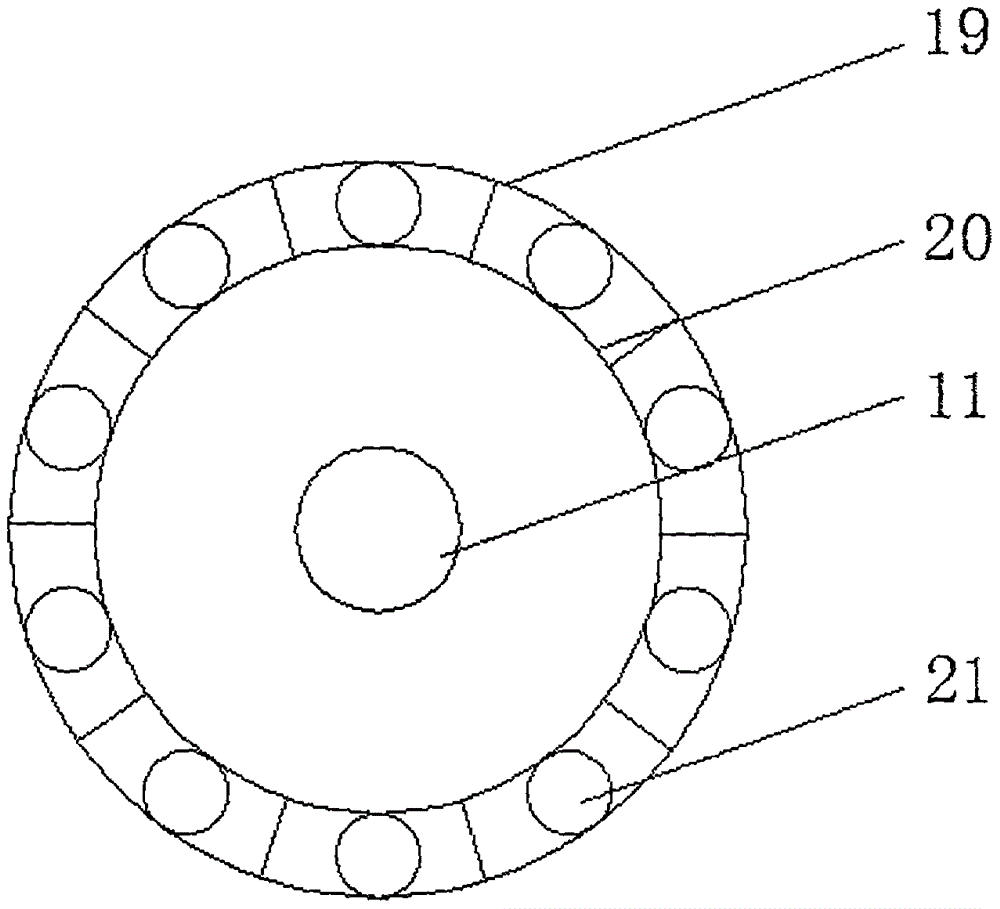

图2为本实用新型轴承座的结构示意图。

图中：1-手柄；2-连接杆；3-手轮；4-支撑架；5-螺柱；6-密封盖；7-阀盖；8-阀体；9-阀板；10-齿轮箱；11-阀杆；12-螺母；13-第一密封组件；14-轴承；15-第二密封组件；16-环氧树脂涂层；17-大口径阀腔；18-轴承座；19-外圈；20-内圈；21-滚动体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部 分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种大口径高压密封闸阀，包括手轮3、阀盖7、阀体8、阀杆11、第一密封组件13和外圈19，手轮3与齿轮箱10之间通过连接杆2转动连接，且手轮3的右端上安装有手柄1，阀盖7与齿轮箱10之间安装有支撑架4，且阀盖7安装在齿轮箱10下端，阀盖7内部从上到下依次设置有轴承14和密封盖6，第一密封组件13与第二密封组件15之间安装有轴承14，且第一密封组件13安装在第二密封组件15上端，阀体8内部设置有大口径阀腔17，且大口径阀腔17内部设置有阀板9，阀杆11与阀板9之间固定连接，且阀板9的底部设置有轴承座18，外圈19与内圈20之间通过滚动体21转动连接，且滚动体21与滚动体21之间设置有保持架，支撑架4与阀盖7之间通过螺柱5固定连接，且螺柱5上安装有螺母12，阀杆11与齿轮箱10之间通过齿轮转动连接，大口径阀腔17内壁上均匀的设置有环氧树脂涂层16，阀杆11与内圈20之间固定连接。

工作原理；使用时，如果需要打开闸阀，只需要转动手柄1，手柄1带动手轮3和连接杆2转动，通过齿轮箱10内部的齿轮带动阀杆11转动，阀杆11带动阀板9转动，同时内圈20与外圈19通过滚动体21发生转动，当阀板9打开之后，介质流入大口径阀腔17中，第一密封组件13与第二密封组件15阻止介质流入阀体8中，当需要关闭闸阀，将手轮3按反方向进行转动，齿轮箱10内的齿轮带动阀杆11转动，阀杆11带动阀板9转动，关闭闸阀。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上 述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
