一种工业危险液体运输管道接口防护装置的制作方法

本实用新型属于法兰接口防护设备技术领域，具体涉及一种危险液体运输管道法兰接口防护装置。

背景技术：

在工业厂区内存在大量的露天或地埋管道运输带压危险液体，这些液体带有强烈的腐蚀性、毒性、挥发性，管道之间接口一般采用法兰盘连接，然而随着生产地进行，法兰盘接口处密封将逐渐被冲刷损坏，这些带压液体存在随时喷溅的可能性，威胁着现场人员以及设备设施的安全，因此，能够提供一种便于操作和维护，适用性强且密封性好，防护稳定性好的法兰防护装置就显得尤为重要。

技术实现要素：

本实用新型的目的在于提供一种便于操作和维护，适用性强且密封性好，防护稳定性好的法兰防护装置。

为实现上述目的，本实用新型提供如下技术方案：

一种危险液体运输管道法兰接口防护装置，包括销轴1、不锈钢箍2、法兰盘4和紧固螺栓5，不锈钢箍2由对称设置的第一半圆环21和第二半圆环22组成，第一半圆环21和第二半圆环22的一端通过固定在法兰盘4上的销轴1活动连接，第一半圆环21和第二半圆环22内壁处设有内衬层3；第一半圆环21和第二半圆环22另一端设有连接耳6，连接耳6上开设有通孔，使用时，第一半圆环21和第二半圆环22套在法兰盘4接口处，紧固螺栓5穿过连接耳6上的通孔后螺母拧紧即可。

优选的，内衬层3由四氟材料制成。

与现有技术相比，本实用新型的有益效果是：

本实用新型的主体结构采用不锈钢制成两个与法兰大小相同的半圆环形成的钢箍套，半圆环之间上部采用圆形销轴连接，半圆环可绕圆形销轴转动，可实现半圆环组成的钢箍套在法兰盘上的打开和关闭，在钢箍套内设有内衬层，由于内衬层是由四氟材料制成，相比较现有的法兰密封圈，该内衬层具有防酸、耐高温、优异耐候性的特性，因此，本实用新型能够更好的对危险液体运输管道法兰接口进行防护。

附图说明

图1为本实用新型的结构示意图；

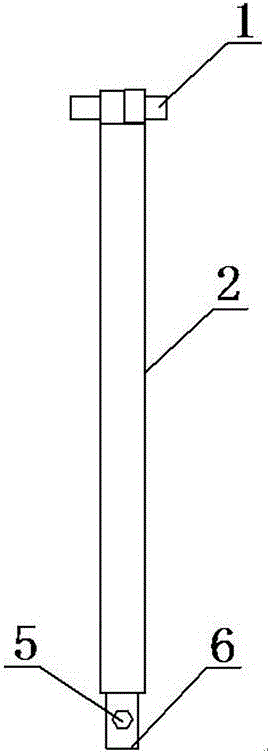

图2为图1的左视结构示意图。

图中：1.销轴、2.不锈钢箍、21.第一半圆环、22.第二半圆环、3.内衬层、4.法兰盘、5.紧固螺栓、6.连接耳。

具体实施方式

下面结合附图和具体实施方式对本实用新型进行详细说明。

如图1-2所示，一种危险液体运输管道法兰接口防护装置，包括销轴1、不锈钢箍2、法兰盘4和紧固螺栓5，不锈钢箍2由对称设置的第一半圆环21和第二半圆环22组成，第一半圆环21和第二半圆环22的一端通过固定在法兰盘4上的销轴1活动连接，第一半圆环21和第二半圆环22内壁处设有由四氟材料制成的内衬层3；第一半圆环21和第二半圆环22另一端设有连接耳6，连接耳6上开设有通孔，使用时，第一半圆环21和第二半圆环22套在法兰盘4接口处，紧固螺栓5穿过连接耳6上的通孔后螺母拧紧即可。

本实用新型在具体使用时，首先将内衬层3包裹在法兰盘接口面上，第一半圆环21和第二半圆环22的一端相对称的活动套设在销轴1上，并且第一半圆环21和第二半圆环22套在法兰盘4接口面上，第一半圆环21和第二半圆环22的下端通过穿过连接耳6上的通孔的紧固螺栓5进行紧固，当紧固螺栓5通过螺母拧紧时，不锈钢箍2就能够紧密的包裹住内衬层3，使得由四氟材料制成的内衬层3能够更好的对法兰的接口进行密封和防护。
