单表位单相电表箱的制作方法

本实用新型涉及电表箱，确切的是单表位单相电表箱。

背景技术：

电表箱是用一种用于分配和检测低压电缆的一种分支箱箱体。是电表的保护装置，市政、小区、电信、电力、农网、工厂、企业、消防等公用设施的地方就需要安装电表，就需要电表箱，需求量大。

传统的电表箱采用整体翻盖式设计，当内部元件损坏需要维修时，需要将该电表箱的上盖完全翻转打开才能进行修理，但是仅需要进行局部维修时，例如需要对控制开关进行维修更换时，这样将上盖打开会使得不必维修的电表也暴露出来，可能会使得电表意外损坏，还影响维修的效率。为解决上述技术问题，专利号为201620907350.0的中国实用新型专利文献中公开了《单相一表透明防窃电电表箱》，其采用电表箱内部上下分隔式功能腔体设计，箱盖采用分别对应上、下腔体的上翻盖和下翻盖，上翻盖和下翻盖可独立打开，从而实现上箱盖或下箱盖独立打开进行局部维修操作，其上、下箱盖采用相互远离一端铰接，相互靠近一端采用隔板设计，在隔板上设卡孔，上箱盖和下箱盖上设卡脚，通过卡脚和卡孔的配合达到固定。该结构设计存在上箱盖和下箱盖的启闭操作不便，卡头容易损坏的缺陷。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的是提供一种箱盖的锁扣结构简单，操作方便的单表位单相电表箱。

本实用新型提供了如下技术方案：

一种单表位单相电表箱，包括底壳和箱盖，底壳内具有上表腔和下控制腔，在上表腔和下控制腔之间设有隔板，箱盖包括对应盖于上表腔上以及对应盖于下控制腔的箱盖单体，两个箱盖单体分别铰接于底壳外侧的上下两端，两个箱盖单体均可绕底壳上下两端面呈至少180°翻转，两个箱盖单体在关闭后两侧端面抵接，两个箱盖单体上均设有卡接件，隔板上设有与卡接件卡接配合的卡接结构，其特征在于：所述的卡接件包括固定于箱盖单体内侧壁上的卡板，卡板包括后基片、中部的圆弧形拱起以及前端的舌板，圆弧形拱起朝向箱盖单体前方凸起，圆弧形拱起与箱盖单体内壁之间形成卡槽，卡接结构为隔板侧壁上凸起的凸筋，凸筋与卡槽卡接配合。

通过采用上述技术方案，采用圆弧形拱起与凸筋配合达到卡接，凸筋卡入卡槽内实现固定，圆弧形拱起前端的舌板在箱盖单体关闭时实现预先插接引导作用，圆弧形拱起的圆弧面方便凸筋越过，从而达到使得卡板与凸筋的卡接和脱开更为容易，同时上述结构简单牢固。

优选的，所述卡接件为金属折板，卡板为金属弹性折片，所述卡板尾部弯折有与其垂直的固定片，固定片与箱盖单体的内壁固定连接，在箱盖单体的内壁上一体成型有支撑凸块，所述卡板的基片根部抵靠于支撑凸块上。该结构设计下，卡接件的结构简单，强度大，卡板更为容易形变，同时支撑凸块对卡接件的安装形成定位，而且达到支撑作用，提高卡板工作可靠性。

优选的，所述舌板呈斜向圆弧形拱起的背面方向倾斜延伸。通过采用上述方案，在箱盖单体关闭操作时，舌板起到更好的引导作用，关闭操作更为容易。

优选的，对应所述上表腔的箱盖单体上设有诱明窗。采用该方案，便于观察上表腔内的电表读数。

优选的，对应所述下控制腔的箱盖单体上设有操作窗口，操作窗口上设有可打开、关闭操作窗口的防护盖，防护盖为透明。采用上述方案，用户可以通过打开防护盖来直接控制里面的开关，而不需要将箱盖打开，方便了用户使用，还可以防止灰尘和雨水进入电表箱内部，起到保护电表箱内部元器件的作用；防护盖为透明设计，便于观察开关的状态。

优选的，两个所述箱盖单体抵接的端部设有凸耳，凸耳具有供挂锁安装的耳孔，且两个箱盖单体上的耳孔相互远离的一端口为圆锥形扩口。采用上述方案，当两个箱盖单体完全关闭后，可以通过锁具将其锁上，能有效防止窃电等行为；圆锥形扩口设计方便锁具挂入，而且方便指腹嵌入受力便于将箱盖单体打开操作，使得电表箱的设计更为人性化。

下面结合附图对本实用新型作进一步描述。

附图说明

图1为本实用新型单表位单相电表箱结构示意图；

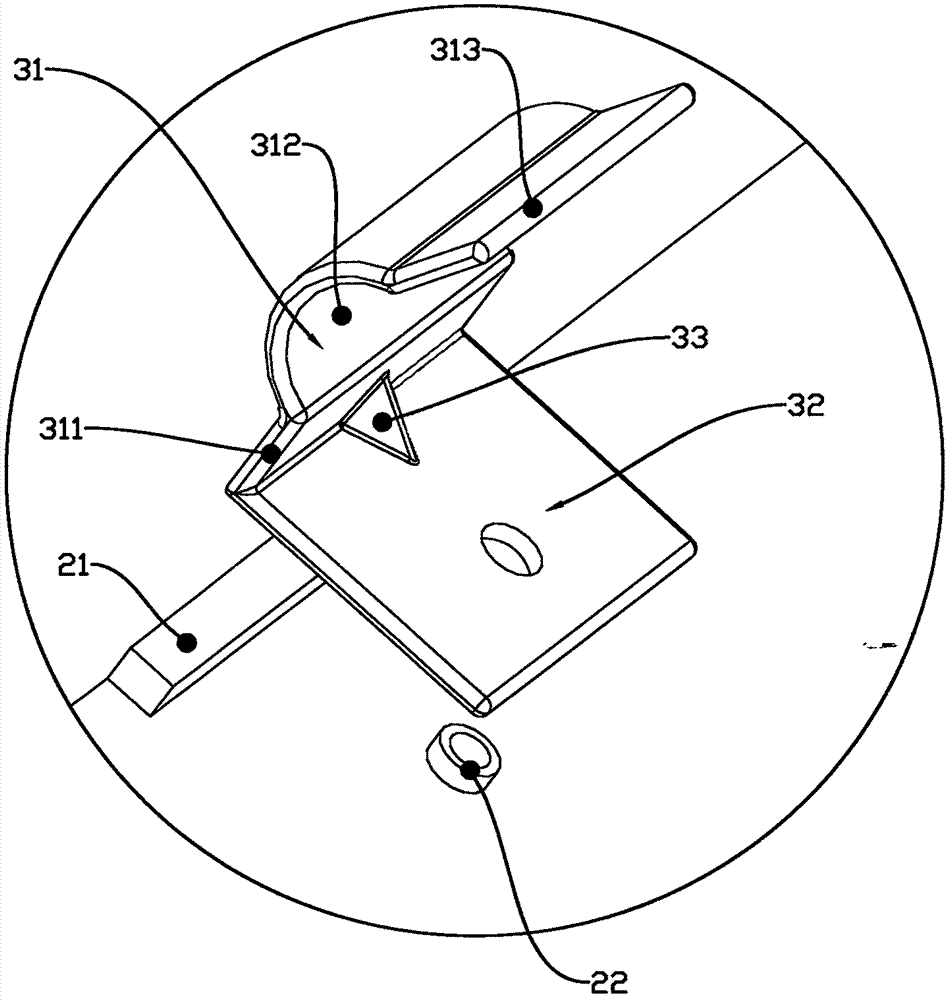

图2为本实用新型卡接件安装结构示意图；

图3为本实用新型凸耳结构示意图。

具体实施方式

如图1～3所示，本实用新型公开的一种单表位单相电表箱，包括底壳1和箱盖，底壳1内具有上表腔11和下控制腔12，在上表腔11和下控制腔12之间设有隔板13，隔板13上设有供导线穿过的导线孔130，箱盖包括对应盖于上表腔11上以及对应盖于下控制腔12的箱盖单体2，两个箱盖单体2分别铰接于底壳1外侧的上下两端，通过底壳1外侧的上下两端面设铰轴座，箱盖单体2经铰轴安装在铰轴座上，两个箱盖单体2均可绕底壳上下两端面呈至少180°翻转，两个箱盖单体2在关闭后两侧端面抵接，两个箱盖单体2上均设有卡接件，隔板13上设有与卡接件3卡接配合的卡接结构，所述的卡接件3包括固定于箱盖单体2内侧壁上的卡板31，卡板31包括后基片311、中部的圆弧形拱起312以及前端的舌板313，圆弧形拱起312朝向箱盖单体2前方凸起，圆弧形拱起312与箱盖单体2内壁之间形成卡槽4，卡接结构为隔板13侧壁上凸起的凸筋131，凸筋131与卡槽4卡接配合。采用圆弧形拱起与凸筋配合达到卡接，凸筋卡入卡槽内实现固定，圆弧形拱起前端的舌板在箱盖单体关闭时实现预先插接引导作用，圆弧形拱起的圆弧面方便凸筋越过，从而达到使得卡板与凸筋的卡接和脱开更为容易，同时上述结构简单牢固。

本实用新型进一步的，所述卡接件3为金属折板，卡板31为金属弹性折片，所述卡板31尾部弯折有与其垂直的固定片32，固定片32与箱盖单体2的内壁固定连接，在箱盖单体2的内壁上一体成型有支撑凸块21，所述卡板31的基片311根部抵靠于支撑凸块21上。卡接件的结构简单，强度大，卡板更为容易形变，同时支撑凸块21对卡接件的安装形成定位，而且达到支撑作用，提高卡板工作可靠性。在箱盖单体2的内壁上设螺钉孔柱22，固定片32上设安装孔，固定片32的安装孔套于螺钉孔柱22上并经螺钉进行紧固。为保证卡接件牢固可靠，在固定片32和卡板31的基片311连接处冲压形成朝内凸出的三棱锥形冲压加强块33，保证卡板强度，提高卡接的牢固可靠性。

更进一步的设计为，如图3所示，所述舌板313呈斜向圆弧形拱起312的背面方向倾斜延伸。在箱盖单体关闭操作时，舌板起到更好的引导作用，关闭操作更为容易。两个所述箱盖单体2抵接的端部设有凸耳23，凸耳23具有供挂锁安装的耳孔231，且两个箱盖单体2上的耳孔231相互远离的一端口为圆锥形扩口。当两个箱盖单体完全关闭后，可以通过锁具将其锁上，能有效防止窃电等行为；圆锥形扩口设计方便锁具挂入，而且方便指腹嵌入受力便于将箱盖单体打开操作，使得电表箱的设计更为人性化。

另外，对应所述上表腔11的箱盖单体上设有诱明窗24。便于观察上表腔内的电表读数。对应所述下控制腔12的箱盖单体上设有操作窗口25，操作窗口25上设有可打开、关闭操作窗口25的防护盖26，防护盖26为透明。采用上述方案，用户可以通过打开防护盖来直接控制里面的开关，而不需要将箱盖打开，方便了用户使用，还可以防止灰尘和雨水进入电表箱内部，起到保护电表箱内部元器件的作用；防护盖为透明设计，便于观察开关的状态。
