一种位移传感器安装装置的制作方法

本实用新型涉及位移传感器设备领域，尤其是涉及一种位移传感器安装装置。

背景技术：

目前位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量，位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。位移传感器在进行检测时，通常将位移传感器固定在位移传感器安装装置上，在一段时间内，测量待测物的位移情况。

现有的公告号为cn207763670u的中国专利公开了一种位移传感器的安装支架，包括支架本体，工作时，将支架本体穿过固定基座中部的卡口，调整好支架本体的位置，再拧紧紧定螺钉，支架本体被固定，在工件下压或收到外物的碰撞下，接触杆在外力的作用下收缩到支架本体内，当异常情况解除后，接触杆受到的外力消失，位移传感器上的测量端在自身的弹力作用下上升，继续进行工件位移量的测量，从而避免了位移传感器的损坏。

上述中的现有技术方案存在以下缺陷：该一种位移传感器的安装支架虽然能够将位移传感器进行有效的安装，但是位移传感器安装完成后，位移传感器支撑在滑槽内滑动，不能对位移传感器进行多方位的调节，无法满足使用者对于测量过程中不同的测量需求，因此，需要对其进行改进。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的之一是提供一种位移传感器安装装置，其通过在支杆上设置有转动件，从安装件能够进行转动，同时第一支撑杆与第二支撑杆转动配合，第一支撑杆通过连接件与支杆滑动配合，能够实现多方位的调节，从而能够满足使用者测量过程中不同的测量需求。

本实用新型的上述实用新型目的是通过以下技术方案得以实现的：

一种位移传感器安装装置，包括安装块和设置在安装块上的支杆，所述支杆上设置有转动件，所述转动件设置于安装块内，且支杆通过转动件与安装块转动配合，所述支杆上设置有第一支撑杆，所述第一支撑杆上设置有第二支撑杆，所述第一支撑杆与第二支撑杆转动配合，所述第一支撑杆上设置有连接件，所述第一支撑杆通过连接件与支杆滑动配合，所述第二支撑杆上设置有安装件，所述安装件用于安装位移传感器。

通过采用上述技术方案，将位移传感器安装到安装件上，通过第一支撑杆与第二支撑杆转动配合，第一支撑杆与支杆滑动配合，能够位移传感器进行竖直方向上的滑动和绕支杆中心轴线的轴向转动运动，同时通过第一支撑杆和第二支撑杆之间的转动，能够实现多方位的调节，从而能够满足使用者测量过程中不同的测量需求。

本实用新型在一较佳示例中可以进一步配置为：所述转动件设置为圆球状结构，所述转动件与支杆固定连接，所述安装块上开设有用于放置转动件的球头槽，所述转动件嵌于球头槽内，且转动件与球头槽转动配合。

通过采用上述技术方案，转动件能够在球头槽内转动，从而使立杆能够绕着其中心轴线在球头槽内转动，能够带动位移传感器进行转动，从而实现对位移传感器的调节。

本实用新型在一较佳示例中可以进一步配置为：所述支杆上设置有限制机构，所述限制机构套设于支杆上。

通过采用上述技术方案，通过限制机构对立杆的转动起到限制作用，能够对位移传感器的调节起到限制作用，从而使位移传感器在需要转动时进行转动，不需要转动时进行固定，操作便捷。

本实用新型在一较佳示例中可以进一步配置为：所述限制机构包括限制螺母和橡胶圈，所述限制螺母和橡胶圈均套设于支杆上，所述橡胶圈的下表面抵接于安装块的上表面，所述限制螺母与支杆螺纹连接，且限制螺母抵接于橡胶圈的上表面，限制螺母对橡胶圈挤压锁紧。

通过采用上述技术方案，通过旋动限制螺母向靠近橡胶圈的方向上移动，从而使限制螺母与橡胶圈和安装块之间锁紧，从而使立杆不能带动位移传感器转动调节，当旋动限制螺母向远离橡胶圈的方向上移动后，使限制螺母和橡胶圈不在抵接时，转动件和立杆能够在安装块内转动，进行调节。

本实用新型在一较佳示例中可以进一步配置为：所述连接件包括套接部和锁紧部，所述套接部固定设置于第一支撑杆上，套接部套设于支杆上，且套接部与支杆滑动配合，所述锁紧部穿设于套接部内，且锁紧部对套接部挤压锁紧。

通过采用上述技术方案，通过将套接部套设在立杆上，能够实现对第一支撑杆与立杆之间的安装，通过将锁紧部旋进套接部内，使套接部的两个相对设置的塑料片相互靠近，从而使套接部与立杆之间能够锁紧，需要对位移传感器进行调节，使套接部在立杆之间滑动时，旋动锁紧部从套接部内旋出，套接部与立杆之间能够相对滑动，进行调节。

本实用新型在一较佳示例中可以进一步配置为：所述第一支撑杆包括固定杆和伸缩杆，所述固定杆固定设置于套接部上，所述伸缩杆嵌于固定杆内，且伸缩杆和固定杆滑动配合，所述伸缩杆内设置有用于将伸缩杆和固定杆之间进行限位的限位机构。

通过采用上述技术方案，通过伸缩杆在固定杆内滑动，从而能够实现对第一支撑杆的长度的调节，从而使位移传感器能够进行沿第一支撑杆长度方向上的滑动调节，同时通过限位机构，能够实现需要滑动调节完成后，使伸缩杆和固定杆之间锁紧固定，避免位移传感器在使用过程中，会发生移动，导致测量数据的准确性差。

本实用新型在一较佳示例中可以进一步配置为：所述限位机构包括弹簧和限位块，所述伸缩杆内设置有连接部，所述弹簧固定设置于连接部内，所述限位块固定设置于弹簧上，所述固定杆上沿固定杆的长度方向上开设有多个与连接部相对应的限位孔，所述限位块抵接于限位孔内。

通过采用上述技术方案，需要使伸缩杆在固定杆内滑动进行调节时，将限位块向靠近连接部的方向上移动，限位块对弹簧进行压缩，使限位块下降到伸缩杆内部，拉动伸缩杆，能够进行调节。当限位块滑动到滑动到的限位孔处时，弹簧会释放弹性恢复力，使弹簧带动限位块向限位孔外部运动，从而使限位块卡接于限位孔内，对伸缩杆和固定杆之间进行锁紧，完成对伸缩杆长度的调节。

本实用新型在一较佳示例中可以进一步配置为：所述限位孔的底部设置有滑动部，所述限位块上设置有与滑动部相对应的圆弧部。

通过采用上述技术方案，通过拉动伸缩杆，能够带动限位块同时运动，圆弧部能够滑过滑动部，并对弹簧压缩，对伸缩杆在固定杆内的长度进行调节，调节完成后，使限位块卡接在限位孔内，停止拉动伸缩杆即可，使伸缩杆调节时，只需要用力拉动伸缩杆即可实现对伸缩杆的调节，操作便捷。

本实用新型在一较佳示例中可以进一步配置为：所述第二支撑杆上设置有转动部，所述伸缩杆上设置有安装部，所述转动部设置于安装部的两端，且转动部和安装部转动配合，所述转动部的一端固定设置有锁紧螺母，所述转动部和安装部内穿设有用于将转动部和安装部之间锁紧的锁紧螺杆，所述锁紧螺杆穿设于锁紧螺母内。

通过采用上述技术方案，需要对位移传感器的安装角度进行调节时，对转动部进行转动，转动时，拧动锁紧螺杆，使锁紧螺杆与锁紧螺母之间不再抵接时，对转动部转动，能够实现第二支撑杆的转动，转动完成后，拧动锁紧螺杆，向靠近锁紧螺母的方向上前进，使锁紧螺杆和锁紧螺母之间抵接，从而实现转动部和安装部之间的锁紧。

综上所述，本实用新型包括以下至少一种有益技术效果：

1.通过在支杆上设置有转动件，从安装件能够进行转动，同时第一支撑杆与第二支撑杆转动配合，第一支撑杆通过连接件与支杆滑动配合，能够实现多方位的调节，从而能够满足使用者测量过程中不同的测量需求；

2.通过在第二支撑杆上设置有转动部，需要对位移传感器的安装角度进行调节时，对转动部进行转动，转动时，拧动锁紧螺杆，使锁紧螺杆与锁紧螺母之间不再抵接时，对转动部转动，能够实现第二支撑杆的转动，转动完成后，拧动锁紧螺杆，向靠近锁紧螺母的方向上前进，使锁紧螺杆和锁紧螺母之间抵接，从而实现转动部和连接部之间的锁紧。

附图说明

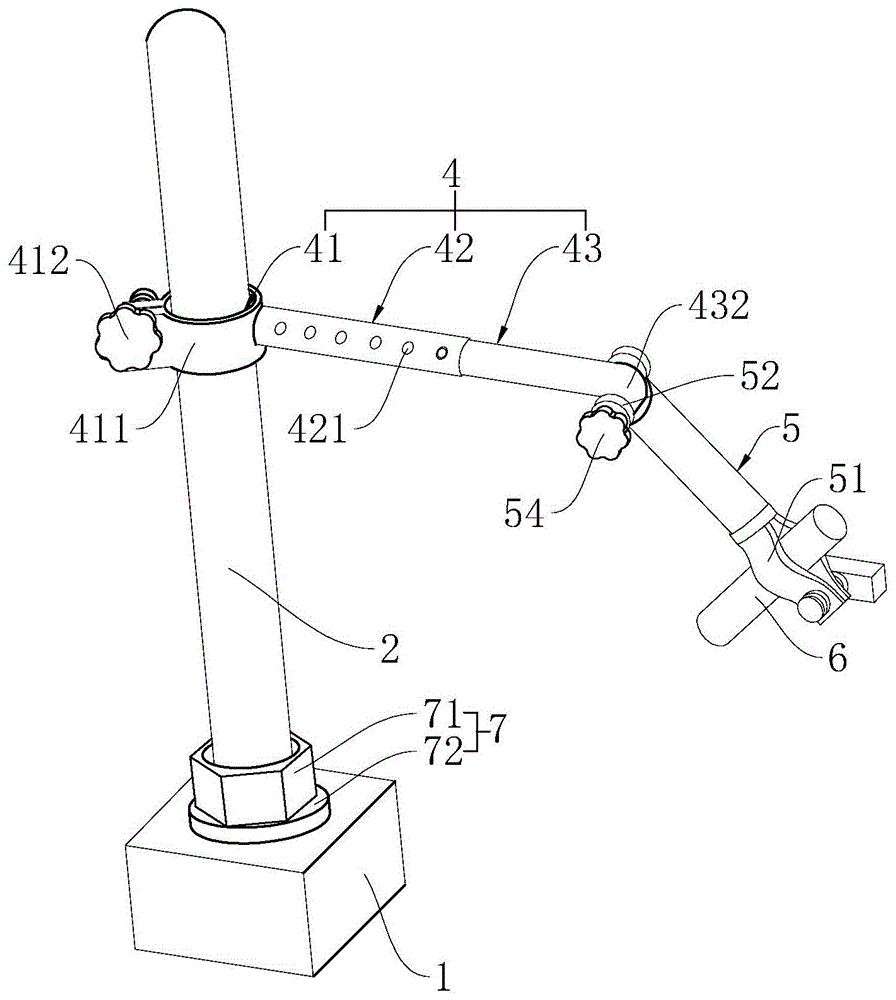

图1是本实用新型的结构示意图；

图2是本实用新型的局部剖视图；

图3是示出第一支撑杆的剖视图；

图4是图3中a处的局部放大图；

图5是示出第一支撑杆和第二支撑杆的连接关系的剖视图。

附图标记：1、安装块；11、球头槽；2、支杆；3、转动件；4、第一支撑杆；41、连接件；411、套接部；412、锁紧部；42、固定杆；421、限位孔；422、滑动部；43、伸缩杆；431、连接部；432、安装部；5、第二支撑杆；51、安装件；52、转动部；53、锁紧螺母；54、锁紧螺杆；6、位移传感器；7、限制机构；71、限制螺母；72、橡胶圈；8、限位机构；81、弹簧；82、限位块；821、圆弧部。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参照图1和图2，为本实用新型公开的一种位移传感器安装装置，包括安装块1和设置在安装块1上的支杆2，支杆2上设置有转动件3，转动件3设置于安装块1内，且支杆2通过转动件3与安装块1转动配合，通过转动件3能够实现支杆2和安装块1之间的转动。支杆2上设置有第一支撑杆4，第一支撑杆4上设置有第二支撑杆5，第一支撑杆4与第二支撑杆5转动配合，第一支撑杆4上设置有连接件41，第一支撑杆4通过连接件41与支杆2滑动配合，第二支撑杆5上设置有安装件51，安装件51用于安装位移传感器6。将位移传感器6安装到安装件51上，通过第一支撑杆4与第二支撑杆5转动配合，第一支撑杆4与支杆2滑动配合，能够使位移传感器6进行竖直方向上的滑动和绕支杆2中心轴线的轴向转动运动，同时通过第一支撑杆4和第二支撑杆5之间的转动，能够实现多方位的调节，从而能够满足使用者测量过程中不同的测量需求。

参照图1和图2，转动件3设置为圆球状结构，转动件3与支杆2固定连接，安装块1上开设有用于放置转动件3的球头槽11，转动件3嵌于球头槽11内，且转动件3与球头槽11转动配合。转动件3能够在球头槽11内转动，从而使立杆2能够绕着其中心轴线在球头槽11内转动，能够带动位移传感器6进行转动，从而实现对位移传感器6的调节。

参照图1和图2，支杆2上设置有限制机构7，限制机构7套设于支杆2上。通过限制机构7对立杆2的转动起到限制作用，能够对位移传感器6的调节起到限制作用，从而使位移传感器6在需要转动时进行转动，不需要转动时进行固定。限制机构7包括限制螺母71和橡胶圈72，限制螺母71和橡胶圈72均套设于支杆2上，橡胶圈72的下表面抵接于安装块1的上表面，限制螺母71与支杆2螺纹连接，且限制螺母71抵接于橡胶圈72的上表面，限制螺母71对橡胶圈72挤压锁紧。通过旋动限制螺母71向靠近橡胶圈72的方向上移动，从而使限制螺母71与橡胶圈72和安装块1之间锁紧，从而使立杆2不能带动位移传感器6转动调节，当旋动限制螺母71向远离橡胶圈72的方向上移动后，使限制螺母71和橡胶圈72不在抵接时，转动件3和立杆2能够在安装块1内转动，进行调节。

参照图1和图2，连接件41包括套接部411和锁紧部412，套接部411固定设置于第一支撑杆4上，套接部411套设于支杆2上，且套接部411与支杆2滑动配合，锁紧部412穿设于套接部411内，且锁紧部412对套接部411挤压锁紧。套接部411设置为弹性塑料件，且套接部411上设置有两个相对设置的塑料片，两个相对设置的塑料片之间设置有锁紧空隙，通过将套接部411套设在立杆2上，能够实现对第一支撑杆4与立杆2之间的安装，锁紧部412设置为固定螺栓，通过将锁紧部412旋进套接部411内，使套接部411的两个相对设置的塑料片相互靠近，从而使套接部411与立杆2之间能够锁紧，需要对位移传感器6进行调节，使套接部411在立杆2之间滑动时，旋动锁紧部412从套接部411内旋出，使套接部411的两个塑料片向相互远离的方向上运动时，套接部411与立杆2之间能够相对滑动，进行调节。

参照图1和图3，第一支撑杆4包括固定杆42和伸缩杆43，固定杆42固定设置于套接部411上，伸缩杆43嵌于固定杆42内，且伸缩杆43和固定杆42滑动配合，伸缩杆43内设置有用于将伸缩杆43和固定杆42之间进行限位的限位机构8。通过伸缩杆43在固定杆42内滑动，从而能够实现对第一支撑杆4的长度的调节，从而使位移传感器6能够进行沿第一支撑杆4长度方向上的滑动调节，同时通过限位机构8，能够实现需要滑动调节完成后，使伸缩杆43和固定杆42之间锁紧固定，避免位移传感器6在使用过程中，会发生移动，导致测量数据的准确性差。

参照图3和图4，限位机构8包括弹簧81和限位块82，伸缩杆43内设置有连接部431，弹簧81固定设置于连接部431内，限位块82固定设置于弹簧81上，固定杆42上沿固定杆42的长度方向上开设有多个与连接部431相对应的限位孔421，限位块82抵接于限位孔421内。需要使伸缩杆43在固定杆42内滑动进行调节时，将限位块82向靠近连接部431的方向上移动，限位块82对弹簧81进行压缩，使限位块82下降到伸缩杆43内部，拉动伸缩杆43，能够进行调节。当限位块82滑动到滑动到的限位孔421处时，弹簧81会释放弹性恢复力，使弹簧81带动限位块82向限位孔421外部运动，从而使限位块82卡接于限位孔421内，对伸缩杆43和固定杆42之间进行锁紧，完成对伸缩杆43长度的调节。

参照图3和图4，限位孔421的底部设置有滑动部422，限位块82上设置有与滑动部422相对应的圆弧部821。通过拉动伸缩杆43，能够带动限位块82同时运动，圆弧部821能够滑过滑动部422，并对弹簧81压缩，对伸缩杆43在固定杆42内的长度进行调节，调节完成后，使限位块82卡接在限位孔821内，停止拉动伸缩杆43即可。使伸缩杆43调节时，只需要用力拉动伸缩杆43即可实现对伸缩杆43的调节，操作便捷。

参照图1和图5，第二支撑杆,5上设置有转动部52，伸缩杆43上设置有安装部432，转动部52设置于安装部432的两端，且转动部52和安装部432转动配合，转动部52的一端固定设置有锁紧螺母53，转动部52和安装部432内穿设有用于将转动部52和安装部432之间锁紧的锁紧螺杆54，锁紧螺杆54穿设于锁紧螺母53内。需要对位移传感器6的安装角度进行调节时，对转动部52进行转动。转动时，拧动锁紧螺杆54，使锁紧螺杆54与锁紧螺母53之间不再抵接时，对转动部52转动，能够实现第二支撑杆5的转动，转动完成后，拧动锁紧螺杆54，向靠近锁紧螺母53的方向上前进，使锁紧螺杆54和锁紧螺母53之间抵接，从而实现转动部52和安装部432之间的锁紧。

本实施例的实施原理为：需要对位移传感器6绕着立杆2的中心轴线转动调节时，旋动限制螺母71向远离橡胶圈72的方向上移动后，使限制螺母71和橡胶圈72不在抵接时，转动件3和立杆2能够在安装块1内转动，调节完成后旋动限制螺母71向靠近橡胶圈72的方向上移动，从而使限制螺母71与橡胶圈72和安装块1之间锁紧。需要对位移传感器6的竖直高度进行调节，使套接部411在立杆2之间滑动时，旋动锁紧部412从套接部411内旋出，使套接部411的两个塑料片向相互远离的方向上运动时，套接部411与立杆2之间能够相对滑动，调节完成后将锁紧部412旋进套接部411内，使套接部411的两个相对设置的塑料片相互靠近，套接部411与立杆2之间能够锁紧。需要对位移传感器6沿第一支撑杆4的长度方向上滑动时，通过拉动伸缩杆43，能够带动限位块82同时运动，圆弧部821能够滑过滑动部422，并对弹簧81压缩，对伸缩杆43在固定杆42内的长度进行调节，调节完成后，使限位块82卡接在限位孔821内，停止拉动伸缩杆43即可。需要对位移传感器6的安装角度进行调节时，拧动锁紧螺杆54，使锁紧螺杆54与锁紧螺母53之间不再抵接时，对转动部52转动，能够实现第二支撑杆5的转动，转动完成后，拧动锁紧螺杆54，向靠近锁紧螺母53的方向上前进，使锁紧螺杆54和锁紧螺母53之间抵接，转动部52和安装部432之间的锁紧。

本具体实施方式的实施例均为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
