一种智能卡读写器的制作方法

本实用新型涉及读写器技术领域，更具体地说，它涉及一种智能卡读写器。

背景技术：

读写器一般认为是射频识别即RFID的读写终端设备，它不但可以阅读射频标签，还可以擦写数据，故叫读写器；读写器应用非常广泛，主要应用于身份识别、货物识别、安全认证和数据收录等方面，具备安全、准确、快速、扩展、兼容性强等特点。

读写器按其使用方式来分，可以分为接触式和非接触式；按其功能分，又可分为存储器卡、带加密逻辑存储器卡、CPU智能卡三种；对于接触式智能卡需要通过读写器才能使用；目前，市场上使用的智能卡读写器大多数只能对一张卡进行读写，而且对于不同尺寸的智能卡需要更换不同的读写器；这样就需要同时准备多种读写器，极大地增加成本，并且增加操作时间，影响用户体验。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能够读写多种不同的智能卡，提高用户体验的智能卡读写器。

为实现上述目的，本实用新型提供了如下技术方案：

一种智能卡读写器，包括壳体，所述壳体分为安装端面和操作端面，所述安装端面与操作端面固定连接，所述操作端面上设置有用于与插拔式智能卡配合的卡槽以及用于与滑动式智能卡配合的滑槽，所述操作端面设置有侧壁，所述滑槽穿过两对立的侧壁，在其一侧壁上设置有便于指示滑槽的起始端的开口槽，所述开口槽宽度宽于滑槽宽度且与滑槽连通，所述安装端面与操作端面之间设置有便于两者安装的定位装置。

如此设置，安装端面为支撑或安装整个壳体的基础，所述操作端面设置有智能卡插拔式配合的卡槽以及用于与智能卡滑动式配合的滑槽，使壳体配备多组不同的读写电气元件或芯片，使读写器能够读写多种不同的智能卡，减少不同类型的智能卡配备多个读写器，有效的降低了成本以及操作时间，同时也提高用户体验度；在起始端的侧壁设置宽于滑槽宽度的开口槽，一方面更好的让使用者明白哪一端为起始端，使操作更加准确，另一方面当使用者滑卡时，较大的开口便于智能卡的滑入再沿滑槽进行读写，起到导向的作用，方面使用者滑入的操作步骤；在安装端面与操作端面之间设置有便于两者安装的定位装置，通过定位装置可以提高两者之间的准确安装，提高安装效率及安装准确性。

进一步设置：所述定位装置包括设置于安装端面上的定位杆以及设置于安装端面上与定位杆相配合的定位槽，所述定位杆与定位槽卡接。

如此设置，安装时，通过将设置于侧壁内端面的定位杆与安装端面上的定位槽相配卡紧，再将操作端面推向至安装板面，实现定位后快速安装的效果，减少安装时安装端面和操作端面定位耗时，实现快速准确安装的目的。

进一步设置：所述操作端面上设置有用于放置卡槽指示灯的第一通孔以及用于放置滑槽指示灯的第二通孔。

如此设置，在操作端面上设置用于安装指示灯的通孔，再通过在通孔上设置与卡槽及滑槽相对应的指示灯控制元件，使操作者对智能卡读卡器给出的指示灯更好的指示再进行操作。

进一步设置：所述壳体内腔上设置有用于安装各电子元件的安装限位块，若干所述安装限位块与壳体固定连接。

如此设置，在安装端面或操作端面设置便于安装一些电子元件的安装限位块，使壳体内的电子元件更好的设置于壳体内部，防止各电子元件在晃动的时候移位，有效的限制电气元件的位置。

进一步设置：所述卡槽的开口边缘与操作端面连接处采用圆弧过渡。

如此设置，圆弧的设置一方面可以使卡槽的开口端的端口变大，提高插卡的准确度；另一方面，在插卡的时候当智能卡与圆弧边相抵触时，智能卡沿圆弧段滑至卡槽端口内，便于操作者进行插卡，起到一定的导向作用。

进一步设置：所述安装端面上设置有螺钉通孔，所述壳体内的操作端面上设置有与螺钉相配合的螺钉支柱，所述安装板与操作板通过螺钉可拆卸固定连接。

如此设置，通过螺钉，将安装端面与操作面上的螺钉支柱相连接，实现两者之间的固定，同时螺钉连接也便于两者之间的安装及拆卸，方便对智能卡读写器的安装及维修。

进一步设置：所述操作端面上设置有用于放置产品铭牌的铭牌放置凹陷。

如此设置，将读写器的铭牌放置于铭牌防止凹陷内，使铭牌的粘合面处于该凹陷内，将该凹槽设置于与铭牌外形轮廓相互配合，且凹陷深度与铭牌的高度相等，使铭牌正好与该凹陷相配合，使铭牌粘粘时与操作面板处于同一平面上，提高操作面的平整度。

进一步设置：所述壳体上还设置有用于外接电源插接的接口槽。

如此设置，用于通过将内部电气元件通过接口槽与外接电源接通，使读写器实现通电的作用，使读写器使用性能提。

通过采用上述技术方案，本实用新型相对现有技术相比：通过在智能卡读写器的壳体上设置多个读写智能卡的卡槽与滑槽，使读写器同时具有插拔式和滑动式多种读写功能，使读写器匹配多种不同类型的电气元件以便读写多种不同类型智能卡，提高智能卡读写器的使用性能，降低成本，减少操作时间，提高用户体验；同时在壳体内设置便于将安装端面与操作端面安装的定位装置，方便两者之间的定位后再安装。

附图说明

图1为本实用新型的结构示意图；

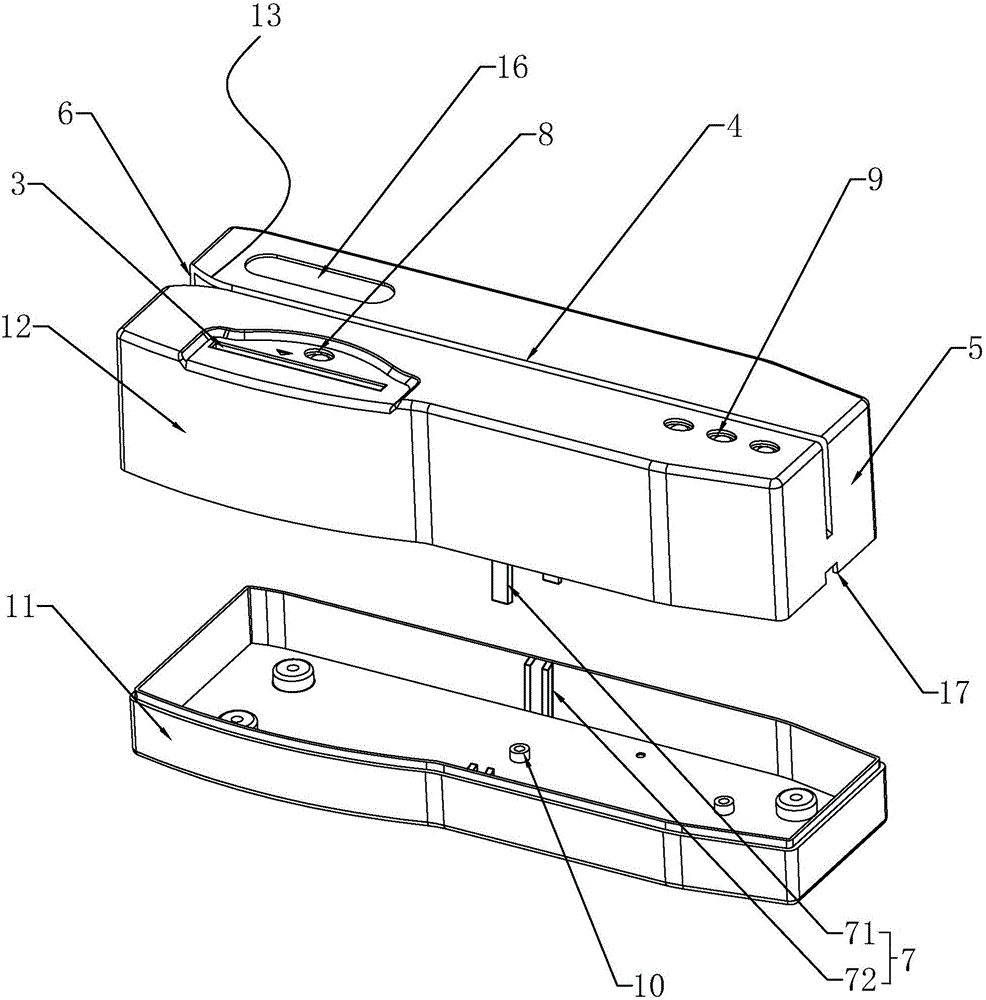

图2为本实用新型的爆炸图；

图3为操作端面结构示意图；

图4为安装端面的结构示意图。

图中：1、壳体；11、安装端面；12、操作端面；3、卡槽；4、滑槽；5、侧壁；6、开口槽；7、定位装置；71、定位杆；72、定位槽；8、第一通孔；9、第二通孔；10、安装限位块；13、圆弧过渡；14、螺钉通孔；141、第一凹孔；142、第二凹孔；15、螺钉支柱；16、铭牌放置凹陷；17、接口槽。

具体实施方式

参照图1至图4对智能卡读写器做进一步说明。

如图4所示，一种智能卡读写器，包括壳体1，将壳体1分为用于安装壳体1的安装端面11和操作端面12；在安装端面11上设置有若干螺钉通孔14，其通孔分为第一凹孔141和第二凹孔142，第一凹孔141的直径略大于螺钉的螺帽直径且深度深与螺帽的高度，使螺钉的螺帽处于第一凹孔141内，螺钉的螺丝部分处于第二凹孔142内；如图3所示，壳体1内的操作端面12上设置有与螺钉相配合的螺钉支柱15，使安装端面11与操作端面12上的通孔与螺钉支柱15通过螺钉可拆卸固定连接；如图2所示，在安装面上设置有用于粘贴标签的矩形凹槽，所述矩形凹槽设置于相邻的通孔上；在安装端面11上还设置有用于外接电源插接的接口槽17。

如图1所示，操作端面12分为顶面和侧壁5，在操作端面12的顶面上设置有用于与插拔式智能卡配合的卡槽3以及用于与滑动式智能卡配合的滑槽4；所述卡槽3设置有多个，在卡槽3的开口边缘与操作端面12连接处采用圆弧过渡13设置；在卡槽3的上端设置有若干用于放置卡槽3指示灯的第一通孔8；所述滑槽4的长度方向与操作断面的额长度方向相同，所述滑槽4穿过两对立的侧壁5，在其一侧壁5上设置有便于指示滑槽4的起始端的开口槽6，开口槽6宽度宽于滑槽4宽度，滑槽4呈圆弧状有滑槽4逐渐向外扩张与开口槽6连通，在滑槽4的下端设置有若干用于放置滑槽4指示灯的第二通孔9；在操作端面12的顶面上设置有用于放置产品铭牌的铭牌放置凹陷16，根据铭牌的大小及厚度，将该凹槽设置于与铭牌外形轮廓相互配合，且凹陷深度与铭牌的高度相等，使铭牌正好与该凹陷相配合，铭牌粘粘时与操作面板处于同一平面上。

如图3所示，在壳体1内腔上设置有用于安装各电子元件的安装限位块10，如与芯片或电板相互卡接的长条形凹槽，定位块等，若干所述安装限位块10与安装端面11或操作端面12固定连接；如图2所示，在安装端面11与操作端面12之间设置有便于两者安装的定位装置7；定位装置7包括设置于侧壁5朝壳体1内部的端面上的定位杆71以及安装端面11上设置有与定位杆71相配合的定位槽72，两对立的侧壁5上均设置有定位杆71且与侧壁5相互垂直，定位时定位杆71与定位槽72相互卡接。

通过在智能卡读写器的壳体1上设置多个读写智能卡的卡槽3与滑槽4，使读写器同时具有插拔式和滑动式多种读写功能，给予读写器匹配多种不同类型的电气元件以便读写多种不同类型智能卡，提高智能卡读写器的使用性能，降低成本，减少操作时间，提高用户体验；同时在壳体1内设置便于将安装端面11与操作端面12安装的定位装置7，方便两者之间的定位后再安装。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
