一种车载夜视仪多功能箱的制作方法

本实用新型涉及电学领域，更具体的说，是涉及一种车载夜视仪多功能箱。

背景技术：

车载红外夜视仪(可见光产品也可用)，常要组装在车辆上进行数据采集和相应的调试工作，目前市场上并没有一款现成的设备，满足车载红外夜视仪的数据收集，存储，输入，输出，调试需求。原来的解决方案是携带各种不同的设备，经常需要切换，拆装，非常不方面。

技术实现要素：

有鉴于此，有必要针对上述问题，提供一种车载夜视仪多功能箱，集成多种测试、调试、输入输出设备，携带非常方便。

为了实现上述目的，本实用新型的技术方案如下：

一种车载夜视仪多功能箱，包括箱体和箱上盖，所述箱上盖的一端和箱体通过一转轴可转动连接，箱上盖的另一端与箱体可扣合连接，所述箱体内设有可充电电源、四通道数据采集器、数据存储器、处理器和控制面板，所述箱上盖上设有显示器，所述处理器连接控制面板和四通道数据采集器，所述四通道数据采集器连接数据存储器，所述控制面板上设有与四通道数据采集器相对应的输入串口，所述可充电电源为各部分供电。

作为优选的，所述可充电电源包括220V输出和5V输出两种电压输出档位。

作为优选的，所述控制面板上设有输出模块和输入模块，所述输出模块包括数据输出单元和音频输出单元，所述输入模块包括视频输入单元。

作为优选的，所述数据输出单元包括RJ45输出接口和USB输出接口，所述音频输出单元为两通道声频输出。

作为优选的，所述控制面板上还设有一遥控器通讯模块和遥控器开关，所述遥控器通讯模块连接有外置遥控器，所述箱体内设有放置遥控器的容置区域。

作为优选的，所述显示器设有电源接口和视频输入/输出接口。

作为优选的，所述箱体上还设有把手。

作为优选的，所述控制面板上还设有网卡接口、视频输出接口和逆变器USB端口，对应还设有网卡接口开关、视频输出接口开关和逆变器开关。

作为优选的，所述处理器还连接有报警模块和导航模块，所述报警模块和导航模块连接音频输出单元。

与现有技术相比，本实用新型的有益效果在于：本实用新型的多功能箱，集成多种测试、调试、输入输出设备，功能齐全，携带方便且可遥控。

附图说明

图1为本实用新型实施例的整体示意图；

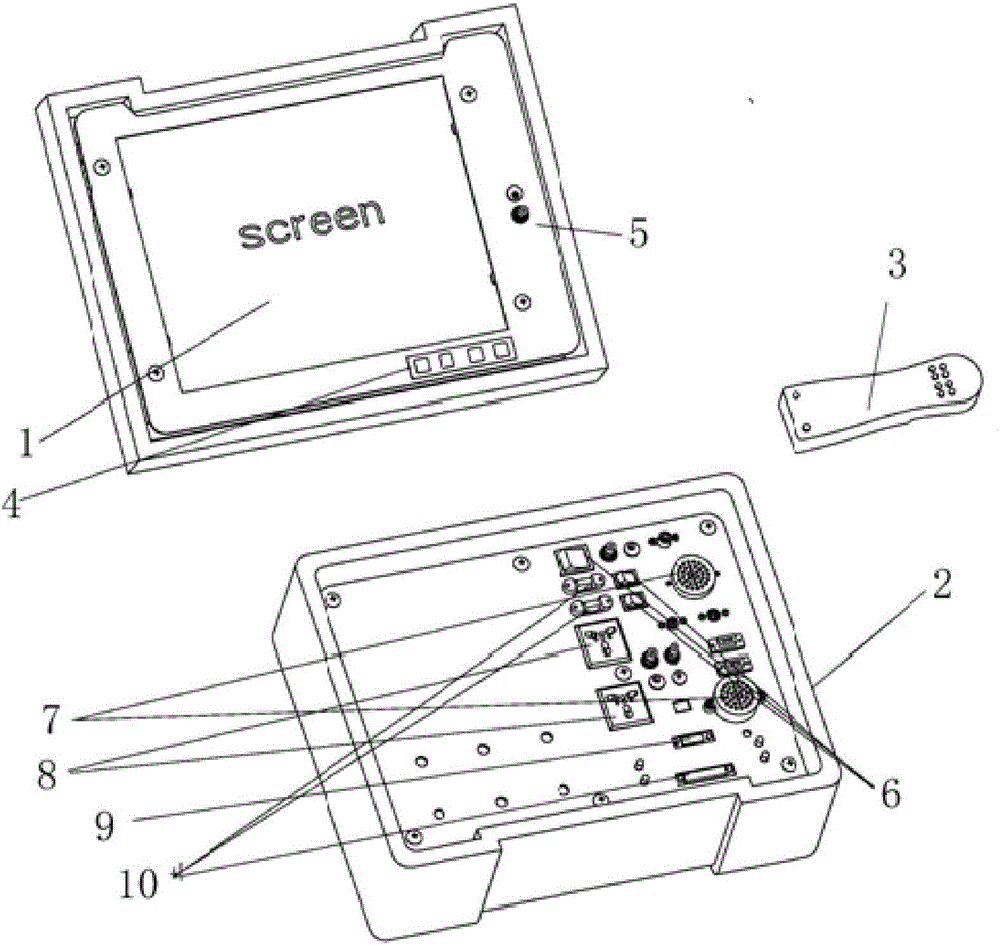

图2为图1的爆炸图；

图3为本实用新型实施例的电路模块图。

具体实施方式

下面结合附图和实施例对本实用新型所述的一种车载夜视仪多功能箱作进一步说明。

以下是本实用新型所述的一种车载夜视仪多功能箱的最佳实例，并不因此限定本实用新型的保护范围。

图1和图3示出了一种车载夜视仪多功能箱，包括箱体2和箱上盖1，所述箱体2和箱上盖1设计成手提箱样式，所述箱上盖1的一端和箱体2通过一转轴可转动连接，箱上盖1的另一端与箱体2可扣合连接，箱体2上还设有把手，携带非常方便，不用携带一大堆测试、调试输入输出设备，手提即可；所述箱体内设有可充电电源、四通道数据采集器、数据存储器、处理器和控制面板，所述箱上盖上设有显示器，所述处理器连接控制面板和四通道数据采集器，所述四通道数据采集器连接数据存储器，所述控制面板上设有与四通道数据采集器相对应的输入串口，所述可充电电源为各部分供电。在本实施例当中，四通道数据采集器实时数据采集，可同时接四个车载夜视仪，在车辆行驰过程中，通过显示器实时的显示数据，可以实时看到有无异常，所述控制面板上设有总电源开关，用于开启可充电电池进行供电。

在本实施例中，所述可充电电源包括220V输出和5V输出两种电压输出档位，图2中的电源输出8，可为其他的调试用设备供电，5V输出可以为平板或者手机供电。220V的电源可以为笔记本电脑供电，实际车载红外夜视仪调试中，需用到笔记本调试程序，用到平板手机测试WIFI功能(民用车辆一般只装前面一个，在一些导弹车，消防车等特种车辆上，需要前后四个角装四个车载夜视仪)。

在本实施例中，所述控制面板上设有输出模块和输入模块，所述输出模块包括数据输出单元和音频输出单元，所述输入模块包括视频输入单元，对应图2上的箱体2上设有音频输出端口7和视频数据输入/输出端口10。

作为优选的，所述数据输出单元包括RJ45输出接口和USB输出接口，支持标准RJ45，USB数据输出9，可以长时间自动存储数据，回到实验室后对数据进行分析。所述音频输出单元为两通道声频输出。

作为优选的，所述控制面板上还设有一遥控器通讯模块和遥控器开关，所述遥控器通讯模块连接有外置遥控器3，通过遥控器开关控制遥控器通讯模块的开启和关闭，实现对多功能箱的远程遥控控制，可以很方便的切换视频通道，回放，多屏显示，所述箱体内设有放置遥控器3的容置区域。

作为优选的，所述显示器设有电源接口和视频输入/输出接口5，显示器下方还设有屏幕调节按键4。

作为优选的，所述控制面板上还设有网卡接口、视频输出接口和逆变器USB端口，对应还设有网卡接口开关、视频输出接口开关和逆变器开关，在网卡接口、视频输出接口和逆变器USB接口不工作室，可通过其对应的开关关闭接口的供电，实现了节能。箱体2上还设有各通路开关6。

作为优选的，所述处理器还连接有报警模块和导航模块，所述报警模块和导航模块连接音频输出单元，车载红外夜视仪有行人识别报警功能，这时可以声音输出提示音：发现行人，可输出导航提示音，左转，右转等信息。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
